Przepompownia Aquapump XL

Duo, GTK 1300-S1

8743029
8743029
Arkusz danych produktu w formacie PDF

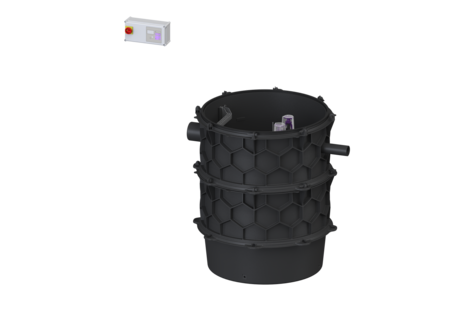

KESSEL Przepompownia Aquapump XL, Duo, ścieków Ścieki zawierające fekalia i bez fekaliów, zabudowa w ziemi, sterowanie pompą przez Sterownik, z 2 GTK 1300 pomp zatapialnych, typ pracy S1

  • Najwyższe bezpieczeństwo
  • Elastyczna zabudowa
  • Również do dużych objętości ścieków
Nr art. 8743029
GTIN 4026092075838
Grupa Rabatowa 60

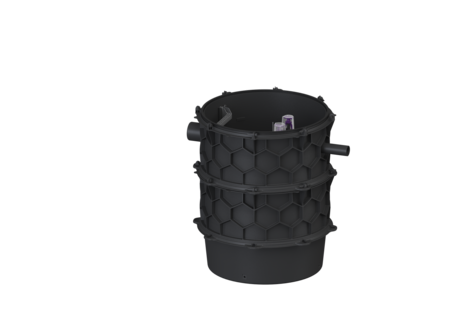

Przepompownia Aquapump XL Duo, GTK 1300-S1
Przepompownia jest wyposażona w jedną lub dwie pompy zanurzeniową oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada otwartą komorę pompy z uniwersalnymi możliwościami podłączenia. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne warianty studzienki technicznej dostępne jako osprzęt. Akcesoria: 680 528 = 2 m 680 529 = 3 m 680 530 = 4 m 680 531 = 5 m Wersja Wskazówka dotycząca głębokości zabudowy: W połączeniu z modułem studzienki Typ urządzenia: urządzenie dwupompowe Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Stopnie złazowe: tak Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100 Ustawienie: Ustawienie mokre Sterowanie pompą: Sterownik Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy Cechy ogólne Kolor: czarny Norma: EN 12050-2 jak również EN 12050-1 (bez wymagań ATEX) Typ ścieków: Ścieki zawierające fekalia i bez fekaliów Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Typ urządzenia: Duo ATEX: nie Wymiary Ciężar netto: 197 kg Ciężar brutto: 220 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Długość: 1370 mm Szerokość: 1240 mm Wysokość: 1416 mm Wymiar opakowania: dł.: 2000 mm Wymiar opakowania: szer.: 1300 mm Wymiar opakowania: wys.: 1550 mm Zbiornik/korpus Przewód tłoczny (DN): 80 Przewód tłoczny (DA): 90 mm Odstęp między środkiem rury odpływowej a dnem zbiornika: 1134 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 1054 mm Odstęp między środkiem rury dopływowej a dnem zbiornika: 1134 mm Odstęp dna rury dopływu od górnej krawędzi zbiornika: 330 mm Maks. otwór na dopływ (DN): 150 mm Wielkość nominalna dopływu (DA): 160 mm Wielkość nominalna dopływu (DN): 150 mm Liczba dopływów: 1 Szerokość w świetle zbiornika urządzenia (LW): 1000 mm Pojemność użytkowa: 340 l Przenośnik Pompa: GTK 1300 Liczba pomp: 2 Ciężar, pompa: 27 kg Typ przyłącza: Przyłącze bezpośrednie Prąd znamionowy: 2,5 A Klasa ochrony: I Klasa izolacji: H Współczynnik mocy Cos phi: 0,8 Stopień ochrony pompy: IP 68 (20 m) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 57 m³/h Maks. wys. podnoszenia: 12,4 m Prędkość obrotowa: 2900 U/min Pobór mocy P1: 1,3 kW Pobór mocy P2: 1 kW Tryb roboczy: S1 Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm² Typ wirnika: Wirnik jednokanałowy Długość przewodu sieciowego pompy: 10 m Sterowanie Sterownik: Comfort Włącznik ochrony silnika: tak Czujnik alarmowy: Sonda hydrostatyczna Czujnik/Sonda poziomu: Sonda hydrostatyczna Typ pomiaru poziomu: hydrostatyczny Stopień ochrony sterowniku: IP 54 Napięcie robocze: 400 V Typ przyłącza: Przyłącze bezpośrednie Kontakt bezpotencjałowy: tak Złącze GSM: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak
  Tytuł Nr art.
8740002 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 411-660 mm, Klasa K 3 8740002 Opis
8740003 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 668-917 mm, Klasa K 3 8740003 Opis
8740004 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 396-645 mm, Klasa A 15 8740004 Opis
8740005 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 653-902 mm, Klasa L 15 8740005 Opis
8740008 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 661-910 mm, Klasa K 3 8740008 Opis
8740009 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 918-1167 mm, Klasa K 3 8740009 Opis
8740010 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 646-895 mm, Klasa A 15 8740010 Opis
8740011 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 903-1152 mm, Klasa L 15 8740011 Opis
8740014 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 911-1160 mm, Klasa K 3 8740014 Opis
8740015 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1168-1417 mm, Klasa K 3 8740015 Opis
8740016 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 896-1145 mm, Klasa A 15 8740016 Opis
8740017 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1153-1402 mm, Klasa L 15 8740017 Opis
8740018 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1130-1379 mm, Klasa A/B 8740018 Opis
8740019 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1130-1379 mm, Klasa D 8740019 Opis
8740020 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1161-1410 mm, Klasa K 3 8740020 Opis
8740021 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1418-1667 mm, Klasa K 3 8740021 Opis
8740022 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1146-1395 mm, Klasa A 15 8740022 Opis
8740023 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1403-1652 mm, Klasa L 15 8740023 Opis
8740024 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1380-1629 mm, Klasa A/B 8740024 Opis
8740025 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1380-1629 mm, Klasa D 8740025 Opis
8740026 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1411-1660 mm, Klasa K 3 8740026 Opis
8740027 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1668-1917 mm, Klasa K 3 8740027 Opis
8740028 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1396-1645 mm, Klasa A 15 8740028 Opis
8740029 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1653-1902 mm, Klasa L 15 8740029 Opis
8740030 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1630-1879 mm, Klasa A/B 8740030 Opis
8740031 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1630-1879 mm, Klasa D 8740031 Opis
8740032 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1661-1910 mm, Klasa K 3 8740032 Opis
8740034 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1646-1895 mm, Klasa A 15 8740034 Opis
8740036 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1880-2129 mm, Klasa A/B 8740036 Opis
8740037 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1880-2129 mm, Klasa D 8740037 Opis
8740038 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1911-2160 mm, Klasa K 3 8740038 Opis
8740040 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1896-2145 mm, Klasa A 15 8740040 Opis
8740042 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2130-2379 mm, Klasa A/B 8740042 Opis
8740043 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2130-2379 mm, Klasa D 8740043 Opis
8740044 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2161-2410 mm, Klasa K 3 8740044 Opis
8740046 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2146-2395 mm, Klasa A 15 8740046 Opis
8740048 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2380-2629 mm, Klasa A/B 8740048 Opis
8740049 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2380-2629 mm, Klasa D 8740049 Opis
8740050 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2411-2660 mm, Klasa K 3 8740050 Opis
8740052 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2396-2645 mm, Klasa A 15 8740052 Opis
8740054 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2630-2879 mm, Klasa A/B 8740054 Opis
8740055 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2630-2879 mm, Klasa D 8740055 Opis
8740056 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2661-2910 mm, Klasa K 3 8740056 Opis
8740058 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2646-2895 mm, Klasa A 15 8740058 Opis
8740060 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2880-3129 mm, Klasa A/B 8740060 Opis
8740061 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2880-3129 mm, Klasa D 8740061 Opis
8740062 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2911-3160 mm, Klasa K 3 8740062 Opis
8740064 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2896-3145 mm, Klasa A 15 8740064 Opis
8740066 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 3130-3379 mm, Klasa A/B 8740066 Opis
8740067 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 3130-3379 mm, Klasa D 8740067 Opis
8740068 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 3161-3410 mm, Klasa K 3 8740068 Opis
8740070 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 3146-3395 mm, Klasa A 15 8740070 Opis
8740072 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 3380-3629 mm, Klasa A/B 8740072 Opis
8740073 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 3380-3629 mm, Klasa D 8740073 Opis
8740074 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 3411-3660 mm, Klasa K 3 8740074 Opis
8740076 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 3396-3645 mm, Klasa A 15 8740076 Opis
8740078 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 3630-3879 mm, Klasa A/B 8740078 Opis
8740079 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 3630-3879 mm, Klasa D 8740079 Opis
8740080 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 3661-3910 mm, Klasa K 3 8740080 Opis
8740082 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 3646-3895 mm, Klasa A 15 8740082 Opis
8740084 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 3880-4129 mm, Klasa A/B 8740084 Opis
8740085 M. studzienki LW 1000 płyta podł. Dostęp LW 600, 3880-4129 mm, Klasa D 8740085 Opis
8740086 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 3911-4160 mm, Klasa K 3 8740086 Opis
8740088 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 3896-4145 mm, Klasa A 15 8740088 Opis
8740122 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 375-624 mm, Klasa K 3 8740122 Opis
8740123 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 625-874 mm, Klasa K 3 8740123 Opis
8740124 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 875-1124 mm, Klasa K 3 8740124 Opis
8740125 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1125-1374 mm, Klasa K 3 8740125 Opis
8740126 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1375-1624 mm, Klasa K 3 8740126 Opis
8740127 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1625-1874 mm, Klasa K 3 8740127 Opis
8740128 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1875-2124 mm, Klasa K 3 8740128 Opis
8740129 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2125-2374 mm, Klasa K 3 8740129 Opis
8740130 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2375-2624 mm, Klasa K 3 8740130 Opis
8740131 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2625-2874 mm, Klasa K 3 8740131 Opis
8740132 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2875-3124 mm, Klasa K 3 8740132 Opis
8740133 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 3125-3374 mm, Klasa K 3 8740133 Opis
8740134 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 3375-3624 mm, Klasa K 3 8740134 Opis
8740135 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 3625-3874 mm, Klasa K 3 8740135 Opis
8740136 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 3875-4124 mm, Klasa K 3 8740136 Opis
8740141 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 620-869 mm, Klasa B 8740141 Opis
8740142 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 870-1119 mm, Klasa B 8740142 Opis
8740143 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1120-1369 mm, Klasa B 8740143 Opis
8740158 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 620-869 mm, Klasa D 8740158 Opis
8740159 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 870-1119 mm, Klasa D 8740159 Opis
8740160 M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1120-1369 mm, Klasa D 8740160 Opis
  Tytuł Nr art.
  Tytuł Nr art.
20222 Urządzenie ostrzegawcze Basic z sondą elektrodową 20222 Opis
20223 Urządzenie ostrzegawcze Basic z sondą optyczną 20223 Opis
28048 Zestaw kompresorowy do napowietrzania 28048 Opis
28792 GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V 28792 Opis
28799 Puszka łączeniowa do przedłużenia sondy hydrostatycznej 28799 Opis
680370 Przedłużka 250 mm, do modułu studzienki LW 1000 680370 Opis
680371 Przedłużka 500 mm, do modułu studzienki LW 1000 680371 Opis
680528 Łańcuch zamienny przepomp.zewnęt. Stal nierdzewna, długość 2 m 680528 Opis
680529 Łańcuch zamienny przepomp.zewnęt. Stal nierdzewna, długość 3 m 680529 Opis
680530 Łańcuch zamienny do przep. z. Stal nierdzewna, długość 4 m 680530 Opis
680531 Łańcuch zamienny przepomp. zewnę. Stal nierdzewna, długość 5 m 680531 Opis
80888 Zestaw części z. do s. optycznej Kabel o długości 5 m 80888 Opis
80889 Akcesoria do kabli Przedłużenie sondy 80889 Opis
80891 Akcesoria do kabli Przedłużka do pompy 80891 Opis
97713 Zestaw do zabudowy Termostat, Higrostat 97713 Opis
97714 Szafka sterownicza zewnętrzna S:590 mm, do zabudowy urz. sterujących 97714 Opis
97715 Lampa ostrzegawcza do szafka sterownicza zewnętrzna 97715 Opis
97716 Szafka sterownicza zewnętrzna S:460 mm, do zabudowy urz. sterujących 97716 Opis
Szafka sterownicza zewnętrzna S:785 mm, do zabudowy urz. sterujących 97723 Opis
97724 Szafka sterownicza zewnętrzna S: 1115 mm, do zabudowy urz. sterujących 97724 Opis
  Tytuł Nr art.
  • Znak CE (ce_kennzeichnung): tak
  • Sterownik (schaltgeraet): Comfort
  • TÜV znak testowy (pruefzeichen): ID 1111241937
  • Sposób zabudowy (einbausituation): zabudowa w ziemi
  • Czujnik alarmowy (alarmgeber): Sonda hydrostatyczna
  • (einbautiefe):
  • Typ urządzenia (anlagenart): urządzenie dwupompowe
  • Typ wirnika (laufrad_typ): Wirnik jednokanałowy
  • Pompa (pumpe): GTK 1300
  • Napięcie robocze (betriebsspannung): 400  V
  • ATEX (atex): nie
