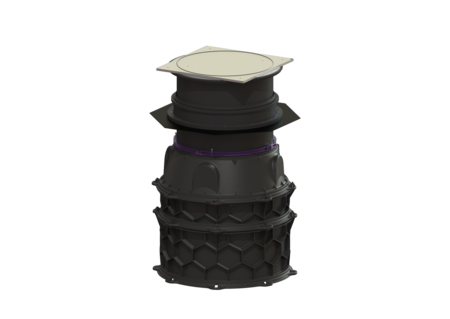

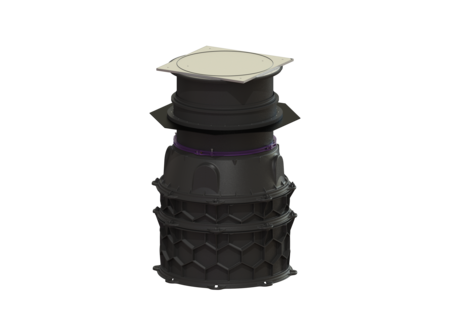

M. studzienki LW 1000 płyta podł.
Dostęp LW 800, 653-902 mm, Klasa L 15
KESSEL M. studzienki LW 1000 płyta podł., PE-HD, zabudowa w płycie podłogowej, głębokość zabudowy 653 - 902 mm, szer. w świetle wejścia (LW) 800 mm, klasa obciążenia A 15 / L 15
- Modułowy system z prostymi segmentami łączącymi i elementami pośrednimi o wysokości 250 i 500 mm
- Innowacyjna struktura plastra miodu
- Zabudowa w wodzie gruntowej do 3000 mm
| Nr art. | 8740005 |
|---|---|
| GTIN | 4026092065204 |
| Grupa Rabatowa | 60 |
M. studzienki LW 1000 płyta podł. Dostęp LW 800, 653-902 mm, Klasa L 15
Moduł studzienki do ustawienia mokrego lub suchego jest wyposażony w zainstalowane stopnie złazowe wg DIN EN 13101 i BGR 177, wszystkie potrzebne uszczelki i kliny łączące oraz stożek z nasadą teleskopową. Elementy pośrednie wykonane z trwałego tworzywa sztucznego (PE) posiadają uniwersalne możliwości podłączenia. Modułowy system konstrukcyjny elementów KESSEL pozwala na elastyczne łączenie z elementami pośrednimi, stożkiem, nasadą i pokrywą. Cechy ogólne Kolor: czarny Materiał: PE-HD Norma: EN 13598-2 Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: w częściach do montażu w miejscu instalacji (stopnie złazowe są zamontowane fabrycznie) Aprobata: Z-42.1-527 ATEX: nie Wymiary Ciężar netto: 112,5 kg Ciężar brutto: 129 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Głębokość zabudowy: 653 - 902 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 1200 mm Szerokość: 1200 mm Wymiar opakowania: dł.: 2400 mm Wymiar opakowania: szer.: 1200 mm Wymiar opakowania: wys.: 2200 mm Zbiornik/korpus Maks. otwór na dopływ (DN): 150 mm Szerokość w świetle zbiornika urządzenia (LW): 1000 mm Szerokość w świetle włazu (LW): 800 mm Cechy pokrywy Typ pokrywy: pokrywa kwadratowa Materiał pokrywy: Stal nierdzewna Pokrywy, Szerokość: 950 mm Pokrywy, Wysokość: 44 mm Pokrywy, Długość: 950 mm Powierzchnia: przeciwpoślizgowy Blokada: przykręcony Klasa obciążenia: A 15 (EN 124) / L 15 (EN 1253-1) Szczelność: wodoszczelny
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Uszczelka do przedłużki | 680125 | Opis |
 | Przedłużka 250 mm, do modułu studzienki LW 1000 | 680370 | Opis |
 | Przedłużka 500 mm, do modułu studzienki LW 1000 | 680371 | Opis |
 | Zestaw trzpieni łączących 10 sztuki | 680373 | Opis |
 | Uszczelka do modułu studzienki LW 1000 | 680375 | Opis |
 | Stopnie złazowe do modułu studzienki | 680376 | Opis |
 | Stożek studzienki LW 800 dostęp do modułu studzienki | 680430 | Opis |
 | Pierścień zaciskowy do nasad, d: 800 mm | 680568 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN 70 | 850116 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN100 | 850117 | Opis |
 | Nasada z pokrywą LW 800, A/L15 z kołnierzem wodoszczelnym | 8740178 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Zatwierdzenie |
- Materiał pokrywy (abdeckung_material):
Stal nierdzewna
- Sposób zabudowy (einbausituation):
zabudowa w płycie podłogowej
- Zewnętrzny nadzór (fremdueberwachung):
SKZ
- Typ pokrywy (abdeckungsart): pokrywa kwadratowa
- Klasa obciążenia (belastungsklasse): A 15 (EN 124) / L 15 (EN 1253-1)
- Głębokość zabudowy (einbautiefe): 653 mm
- Ciężar brutto (gewicht_brutto): 129 kg
- Powierzchnia (oberflaeche): przeciwpoślizgowy
