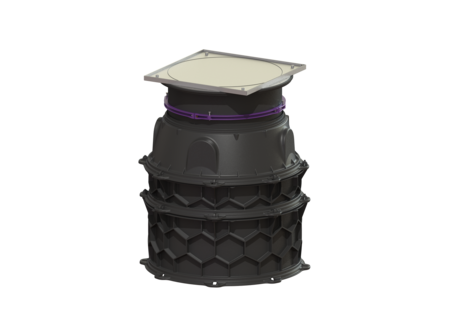

M. studzienki LW 1000 płyta podł.

Dostęp LW 800, 3661-3910 mm, Klasa K 3

8740080
8740080
Arkusz danych produktu w formacie PDF

KESSEL M. studzienki LW 1000 płyta podł., PE-HD, zabudowa w ziemi, głębokość zabudowy 3661 - 3910 mm, szer. w świetle wejścia (LW) 800 mm, klasa obciążenia K 3

  • Modułowy system z prostymi segmentami łączącymi i elementami pośrednimi o wysokości 250 i 500 mm
  • Innowacyjna struktura plastra miodu
  • Zabudowa w wodzie gruntowej do 3000 mm
Nr art. 8740080
GTIN 4026092065952
Grupa Rabatowa 60

    M. studzienki LW 1000 płyta podł. Dostęp LW 800, 3661-3910 mm, Klasa K 3
    Moduł studzienki do ustawienia mokrego lub suchego jest wyposażony w zainstalowane stopnie złazowe wg DIN EN 13101 i BGR 177, wszystkie potrzebne uszczelki i kliny łączące oraz stożek z nasadą teleskopową. Elementy pośrednie wykonane z trwałego tworzywa sztucznego (PE) posiadają uniwersalne możliwości podłączenia. Modułowy system konstrukcyjny elementów KESSEL pozwala na elastyczne łączenie z elementami pośrednimi, stożkiem, nasadą i pokrywą. Cechy ogólne Kolor: czarny Materiał: PE-HD Norma: EN 13598-2 Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: w częściach do montażu w miejscu instalacji (stopnie złazowe są zamontowane fabrycznie) Aprobata: Z-42.1-527 ATEX: nie Wymiary Ciężar netto: 273,25 kg Ciężar brutto: 312,69 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Głębokość zabudowy: 3661 - 3910 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 1200 mm Szerokość: 1200 mm Wymiar opakowania: dł.: 2400 mm Wymiar opakowania: szer.: 1200 mm Wymiar opakowania: wys.: 2200 mm Zbiornik/korpus Maks. otwór na dopływ (DN): 150 mm Szerokość w świetle zbiornika urządzenia (LW): 1000 mm Szerokość w świetle włazu (LW): 800 mm Cechy pokrywy Typ pokrywy: pokrywa kwadratowa Materiał pokrywy: Stal nierdzewna Pokrywy, Szerokość: 860 mm Pokrywy, Wysokość: 79 mm Pokrywy, Długość: 860 mm Powierzchnia: do wklejenia płytek Blokada: przykręcony Klasa obciążenia: K 3 (EN 1253-1) Szczelność: wodoszczelny Maks. grubość podłogi : 14 mm
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
    680125 Uszczelka do przedłużki 680125 Opis
    680370 Przedłużka 250 mm, do modułu studzienki LW 1000 680370 Opis
    680371 Przedłużka 500 mm, do modułu studzienki LW 1000 680371 Opis
    680373 Zestaw trzpieni łączących 10 sztuki 680373 Opis
    680375 Uszczelka do modułu studzienki LW 1000 680375 Opis
    680376 Stopnie złazowe do modułu studzienki 680376 Opis
    680430 Stożek studzienki LW 800 dostęp do modułu studzienki 680430 Opis
    680568 Pierścień zaciskowy do nasad, d: 800 mm 680568 Opis
    850116 Uszczelka przeprowadzenia przewodu rurowego, DN 70 850116 Opis
    850117 Uszczelka przeprowadzenia przewodu rurowego, DN100 850117 Opis
    8740175 Nasada z pokrywą LW 800, klasa K 3, do wklejenia płytek 8740175 Opis
    • Materiał pokrywy (abdeckung_material): Stal nierdzewna
    • Sposób zabudowy (einbausituation): zabudowa w ziemi
    • Zewnętrzny nadzór (fremdueberwachung): SKZ
    • Typ pokrywy (abdeckungsart): pokrywa kwadratowa
    • Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
    • Głębokość zabudowy (einbautiefe): 3.661  mm
    • Ciężar brutto (gewicht_brutto): 312,7  kg
    • Powierzchnia (oberflaeche): do wklejenia płytek
