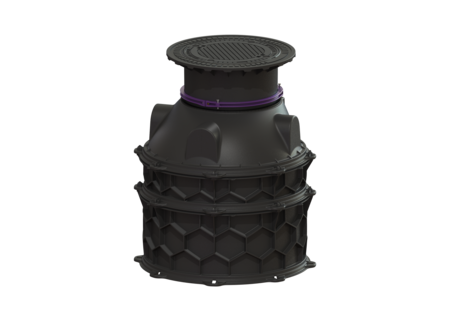

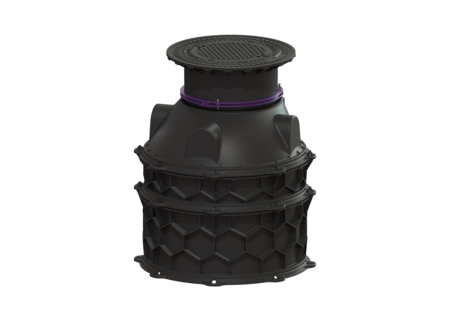

M. studzienki LW 1000 płyta podł.

Dostęp LW 600, 3630-3879 mm, Klasa A/B

8740078
8740078
Arkusz danych produktu w formacie PDF

KESSEL M. studzienki LW 1000 płyta podł., PE-HD, zabudowa w ziemi, głębokość zabudowy 3630 - 3897 mm, szer. w świetle wejścia (LW) 600 mm, klasa obciążenia B 125

  • Modułowy system z prostymi segmentami łączącymi i elementami pośrednimi o wysokości 250 i 500 mm
  • Innowacyjna struktura plastra miodu
  • Zabudowa w wodzie gruntowej do 3000 mm
Nr art. 8740078
GTIN 4026092065938
Grupa Rabatowa 60

    M. studzienki LW 1000 płyta podł. Dostęp LW 600, 3630-3879 mm, Klasa A/B
    Moduł studzienki do ustawienia mokrego lub suchego jest wyposażony w zainstalowane stopnie złazowe wg DIN EN 13101 i BGR 177, wszystkie potrzebne uszczelki i kliny łączące oraz stożek z nasadą teleskopową. Elementy pośrednie wykonane z trwałego tworzywa sztucznego (PE) posiadają uniwersalne możliwości podłączenia. Modułowy system konstrukcyjny elementów KESSEL pozwala na elastyczne łączenie z elementami pośrednimi, stożkiem, nasadą i pokrywą. Wersja Wskazówka dotycząca głębokości zabudowy: przestrzegać maksymalnej głębokości zabudowy 5000 mm w połączeniu z modułem technicznym Cechy ogólne Kolor: czarny Materiał: PE-HD Norma: EN 13598-2 Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: w częściach do montażu w miejscu instalacji (stopnie złazowe są zamontowane fabrycznie) Aprobata: Z-42.1-527 ATEX: nie Wymiary Ciężar netto: 242 kg Ciężar brutto: 275 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Głębokość zabudowy: 3630 - 3897 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 1200 mm Szerokość: 1200 mm Wymiar opakowania: dł.: 2400 mm Wymiar opakowania: szer.: 1200 mm Wymiar opakowania: wys.: 2200 mm Zbiornik/korpus Maks. otwór na dopływ (DN): 150 mm Szerokość w świetle zbiornika urządzenia (LW): 1000 mm Szerokość w świetle włazu (LW): 600 mm Cechy pokrywy Typ pokrywy: pokrywa okrągła Materiał pokrywy: Żeliwo szare Kolor pokrywy: czarny Pokrywy, Szerokość: 648 mm Pokrywy, Wysokość: 95 mm Pokrywy, Długość: 648 mm Powierzchnia: Żeliwo szare Blokada: niezaryglowany Klasa obciążenia: B 125 (EN 124) Szczelność: wodoszczelny
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
    680125 Uszczelka do przedłużki 680125 Opis
    680276 Pierścień zaciskowy do nasad, d: 600 mm 680276 Opis
    680323 Uszczelka do pokrywy ryglowanej 680323 Opis
    680370 Przedłużka 250 mm, do modułu studzienki LW 1000 680370 Opis
    680371 Przedłużka 500 mm, do modułu studzienki LW 1000 680371 Opis
    680373 Zestaw trzpieni łączących 10 sztuki 680373 Opis
    680374 Uszczelka do modułu studzienki 680374 Opis
    680376 Stopnie złazowe do modułu studzienki 680376 Opis
    680431 Stożek studzienki LW 600 dostęp do modułu studzienki 680431 Opis
    680569 Nasada d: 600 mm 680569 Opis
    850116 Uszczelka przeprowadzenia przewodu rurowego, DN 70 850116 Opis
    850117 Uszczelka przeprowadzenia przewodu rurowego, DN100 850117 Opis
    860118 Pokrywa Klasa B, żeliwo szare 860118 Opis
    • Sposób zabudowy (einbausituation): zabudowa w ziemi
    • Zewnętrzny nadzór (fremdueberwachung): SKZ
    • Typ pokrywy (abdeckungsart): pokrywa okrągła
    • Klasa obciążenia (belastungsklasse): B 125 (EN 124)
    • Głębokość zabudowy (einbautiefe): 3.630  mm
    • Ciężar brutto (gewicht_brutto): 275  kg
    • Powierzchnia (oberflaeche): Żeliwo szare
