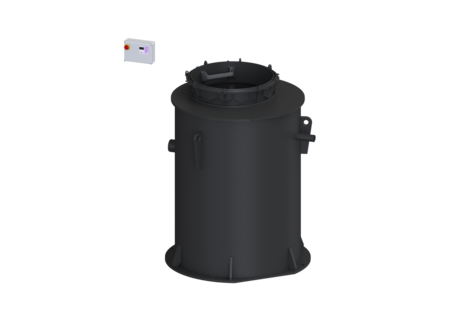

Przepompownia Aquapump XXL
Tronic, GTF 5200-S1
KESSEL Przepompownia Aquapump XXL, Tronic, ścieków Ścieki zawierające fekalia i bez fekaliów, wysokość 2440 mm, sterowanie pompą przez sterownik, z pompą zatapialną GTF 5200, typ pracy S1, rozpoznawania poziomu hydrostatyczny
- Najwyższe bezpieczeństwo
- Elastyczna zabudowa
- Radzi sobie również z dużymi ilościami ścieków bez fekaliów
| Nr art. | 8743043 |
|---|---|
| GTIN | 4026092078112 |
| Grupa Rabatowa | 60 |
Przepompownia Aquapump XXL Tronic, GTF 5200-S1
Przepompownia do ścieków zawierających fekalia i bez fekaliów jest wyposażona w jedną lub dwie pompy zanurzeniowe, zawór zwrotny oraz zasuwę odcinającą do przewodu tłocznego. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada otwartą komorę pompy (ustawienie mokre) z uniwersalnymi możliwościami podłączenia. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne warianty studzienki technicznej dostępne jako osprzęt. Łańcuch ze stali nierdzewnej do wyciągania pompy można odpowiednio do głębokości zabudowy zamówić opcjonalnie pod nr art.: 680 528 = długość 2 m 680 529 = długość 3 m 680 530 = długość 4 m 680 531 = długość 5 m Wersja Wskazówka dotycząca głębokości zabudowy: W połączeniu z modułem studzienki Typ urządzenia: Pojedyncza jednostka Zasuwa odcinająca: Zasuwa odcinająca z żeliwa Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Stopnie złazowe: tak Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100 Ustawienie: Ustawienie mokre Sterowanie pompą: sterownik Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy System studzienek: Zbiornik dwupłaszczowy Cechy ogólne Kolor: czarny Norma: EN 12050-2 jak również EN 12050-1 (bez wymagań ATEX) Typ ścieków: Ścieki zawierające fekalia i bez fekaliów Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Typ urządzenia: Tronic Wymiary Ciężar netto: 609,5 kg Ciężar brutto: 677,5 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Długość: 1880 mm Szerokość: 1880 mm Wysokość: 2440 mm Wymiar opakowania: dł.: 3200 mm Wymiar opakowania: szer.: 1800 mm Wymiar opakowania: wys.: 1760 mm Zbiornik/korpus Przewód tłoczny (DN): 80 Przewód tłoczny (DA): 90 mm Odstęp między środkiem rury odpływowej a dnem zbiornika: 1735 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 1320 mm Odstęp między środkiem rury dopływowej a dnem zbiornika: 1400 mm Odstęp dna rury dopływu od górnej krawędzi zbiornika: 1090 mm Wielkość nominalna dopływu (DA): 160 mm Wielkość nominalna dopływu (DN): 150 mm Liczba dopływów: 1 Szerokość w świetle zbiornika urządzenia (LW): 1600 mm Szerokość w świetle włazu (LW): 1000 mm Pojemność użytkowa: 900 l Przenośnik Pompa: GTF 5200 Liczba pomp: 1 Ciężar, pompa: 56 kg Typ przyłącza: Przyłącze bezpośrednie Prąd znamionowy: 8,7 A Długość przewodu sieciowego pompy: 10 m Klasa ochrony: I Klasa izolacji: H Współczynnik mocy Cos phi: 0,85 Stopień ochrony pompy: IP 68 (20 m) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 52,8 m³/h Maks. wys. podnoszenia: 21 m Prędkość obrotowa: 2835 U/min Pobór mocy P1: 5,2 kW Pobór mocy P2: 4,4 kW Tryb roboczy: S1 Typ przewodu przyłączeniowego pompy: H07RN8-F PLU 10G 1,5 mm² Typ wirnika: Wolny przelot Sterowanie Sterownik: Comfort Plus Włącznik ochrony silnika: tak Czujnik alarmowy: Sonda hydrostatyczna Instrument do rozpoznania poziomu: Sonda hydrostatyczna Typ pomiaru poziomu: hydrostatyczny Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 400 V Typ przyłącza: Przyłącze bezpośrednie Kontakt bezpotencjałowy: tak Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Prąd znamionowy: 8,7 A
| Tytuł | Nr art. | ||
|---|---|---|---|
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 380-629 mm, Klasa A/B | 8740000 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 380-629 mm, Klasa D | 8740001 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 411-660 mm, Klasa K 3 | 8740002 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 668-917 mm, Klasa K 3 | 8740003 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 396-645 mm, Klasa A 15 | 8740004 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 653-902 mm, Klasa L 15 | 8740005 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 630-879 mm, Klasa A/B | 8740006 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 630-879 mm, Klasa D | 8740007 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 661-910 mm, Klasa K 3 | 8740008 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 918-1167 mm, Klasa K 3 | 8740009 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 646-895 mm, Klasa A 15 | 8740010 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 903-1152 mm, Klasa L 15 | 8740011 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 880-1129 mm, Klasa A/B | 8740012 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 880-1129 mm, Klasa D | 8740013 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 911-1160 mm, Klasa K 3 | 8740014 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1168-1417 mm, Klasa K 3 | 8740015 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 896-1145 mm, Klasa A 15 | 8740016 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1153-1402 mm, Klasa L 15 | 8740017 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1130-1379 mm, Klasa A/B | 8740018 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1130-1379 mm, Klasa D | 8740019 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1161-1410 mm, Klasa K 3 | 8740020 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1418-1667 mm, Klasa K 3 | 8740021 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1146-1395 mm, Klasa A 15 | 8740022 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1403-1652 mm, Klasa L 15 | 8740023 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1380-1629 mm, Klasa A/B | 8740024 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1380-1629 mm, Klasa D | 8740025 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1411-1660 mm, Klasa K 3 | 8740026 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1668-1917 mm, Klasa K 3 | 8740027 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1396-1645 mm, Klasa A 15 | 8740028 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1653-1902 mm, Klasa L 15 | 8740029 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1630-1879 mm, Klasa A/B | 8740030 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1630-1879 mm, Klasa D | 8740031 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1661-1910 mm, Klasa K 3 | 8740032 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1646-1895 mm, Klasa A 15 | 8740034 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1880-2129 mm, Klasa A/B | 8740036 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1880-2129 mm, Klasa D | 8740037 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1911-2160 mm, Klasa K 3 | 8740038 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1896-2145 mm, Klasa A 15 | 8740040 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2130-2379 mm, Klasa A/B | 8740042 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2130-2379 mm, Klasa D | 8740043 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2161-2410 mm, Klasa K 3 | 8740044 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2146-2395 mm, Klasa A 15 | 8740046 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2380-2629 mm, Klasa A/B | 8740048 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2380-2629 mm, Klasa D | 8740049 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2411-2660 mm, Klasa K 3 | 8740050 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2396-2645 mm, Klasa A 15 | 8740052 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2630-2879 mm, Klasa A/B | 8740054 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2630-2879 mm, Klasa D | 8740055 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2661-2910 mm, Klasa K 3 | 8740056 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2646-2895 mm, Klasa A 15 | 8740058 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 375-624 mm, Klasa K 3 | 8740122 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 625-874 mm, Klasa K 3 | 8740123 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 875-1124 mm, Klasa K 3 | 8740124 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1125-1374 mm, Klasa K 3 | 8740125 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1375-1624 mm, Klasa K 3 | 8740126 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1625-1874 mm, Klasa K 3 | 8740127 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1875-2124 mm, Klasa K 3 | 8740128 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2125-2374 mm, Klasa K 3 | 8740129 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2375-2624 mm, Klasa K 3 | 8740130 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2625-2874 mm, Klasa K 3 | 8740131 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 620-869 mm, Klasa B | 8740141 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 870-1119 mm, Klasa B | 8740142 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1120-1369 mm, Klasa B | 8740143 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 620-869 mm, Klasa D | 8740158 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 870-1119 mm, Klasa D | 8740159 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1120-1369 mm, Klasa D | 8740160 | Opis |
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Urządzenie ostrzegawcze Basic z sondą elektrodową | 20222 | Opis |
 | Urządzenie ostrzegawcze Basic z sondą optyczną | 20223 | Opis |
 | Urządzenie ostrzegawcze Basic z sondą optyczną 10 m | 20224 | Opis |
 | Zestaw kompresorowy do napowietrzania | 28048 | Opis |
 | Mocowanie kabla Zestaw do studzienki technicznej | 28076 | Opis |
 | Zest. do przezb. do wyró. potenc. Szyna do urządzeń typu Mono | 28088 | Opis |
 | Zest. do przezb. do wyró. potenc. Szyna do urządzeń typu Duo | 28089 | Opis |
 | GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V | 28792 | Opis |
| Antena z magnetyczną podstawą do modemu TeleControl, kabel 2,5 m | 28793 | Opis | |
 | Kabel przedłużający do anteny z magnetyczną podstawą,dł.: 2m | 28794 | Opis |
| Puszka łączeniowa do przedłużenia sondy hydrostatycznej | 28799 | Opis | |
 | Wąż ciśnieniowy sprzedawany na metry, 6x4 mm 100 | 680071 | Opis |
 | Uszczelka do przedłużki | 680125 | Opis |
 | Przedłużka 250 mm, do modułu studzienki LW 1000 | 680370 | Opis |
 | Przedłużka 500 mm, do modułu studzienki LW 1000 | 680371 | Opis |
 | Zestaw trzpieni łączących 10 sztuki | 680373 | Opis |
| Łańcuch zamienny przepomp.zewnęt. Stal nierdzewna, długość 2 m | 680528 | Opis | |
| Łańcuch zamienny przepomp.zewnęt. Stal nierdzewna, długość 3 m | 680529 | Opis | |
| 680530 | Opis | ||
| Łańcuch zamienny przepomp. zewnę. Stal nierdzewna, długość 5 m | 680531 | Opis | |
 | Kontakt bezpotencjałowy Zestaw rozsz. do urządzeń steruj. Basic | 80074 | Opis |
 | Akcesoria do kabli | 80889 | Opis |
 | Akcesoria do kabli | 80891 | Opis |
| Zestaw do zabudowy Termostat, Higrostat | 97713 | Opis | |
| Szafka sterownicza zewnętrzna S:590 mm, do zabudowy urz. sterujących | 97714 | Opis | |
| Lampa ostrzegawcza do szafka sterownicza zewnętrzna | 97715 | Opis | |
| Szafka sterownicza zewnętrzna S:460 mm, do zabudowy urz. sterujących | 97716 | Opis | |
| Szafka sterownicza zewnętrzna S:785 mm, do zabudowy urz. sterujących | 97723 | Opis | |
| Szafka sterownicza zewnętrzna S:1115 mm, do zabudowy urz. sterujących | 97724 | Opis |
| Tytuł | Nr art. |
|---|
| Instrukcje | |
|---|---|
| Dane CAD | |
| Test Reports and Certificates | |
| Deklaracja właściwości użytkowych | |
| Deklaracja zgodności |
- Sterownik (schaltgeraet): Comfort Plus
- TÜV znak testowy (pruefzeichen):
ID 1111241937
- Sposób zabudowy (einbausituation):
zabudowa w ziemi
- Czujnik alarmowy (alarmgeber): Sonda hydrostatyczna
- Pompa (pumpe): GTF 5200
- Typ wirnika (laufrad_typ): Wolny przelot
- Napięcie robocze (betriebsspannung): 400 V
- Typ ścieków (abwasserart_de):
Ścieki zawierające fekalia i bez fekaliów
- Typ urządzenia (anlagenart): Pojedyncza jednostka
