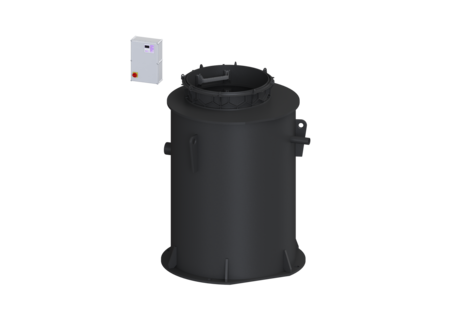

Przepompownia Aquapump XXL AX
Tronic, STZ 11000-S1
KESSEL, Tronic, ścieki fekalne, wysokość 2440 mm, sterowanie pompą przez Sterownik, z pompą zatapialną STZ 11000
| Nr art. | 8743038 |
|---|---|
| GTIN | 4026092078068 |
| Grupa Rabatowa | 60 |
Przepompownia Aquapump XXL AX Tronic, STZ 11000-S1
Wersja Wskazówka dotycząca głębokości zabudowy: W połączeniu z modułem studzienki Typ urządzenia: Pojedyncza jednostka Zasuwa odcinająca: Zasuwa odcinająca z żeliwa Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Stopnie złazowe: tak Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100 Ustawienie: Ustawienie mokre Sterowanie pompą: Sterownik Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy System studzienek: Zbiornik dwupłaszczowy Cechy ogólne Kolor: czarny Norma: EN 12050-1 Typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Typ urządzenia: Tronic ATEX: tak Wymiary Ciężar netto: 671,7 kg Ciężar brutto: 739,7 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Długość: 1880 mm Szerokość: 1880 mm Wysokość: 2440 mm Wymiar opakowania: dł.: 3400 mm Wymiar opakowania: szer.: 1800 mm Wymiar opakowania: wys.: 1760 mm Zbiornik/korpus Przewód tłoczny (DN): 80 Przewód tłoczny (DA): 90 mm Odstęp między środkiem rury odpływowej a dnem zbiornika: 1735 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 1320 mm Odstęp między środkiem rury dopływowej a dnem zbiornika: 1400 mm Odstęp dna rury dopływu od górnej krawędzi zbiornika: 1090 mm Wielkość nominalna dopływu (DA): 160 mm Wielkość nominalna dopływu (DN): 150 mm Liczba dopływów: 1 Szerokość w świetle zbiornika urządzenia (LW): 1600 mm Szerokość w świetle włazu (LW): 1000 mm Pojemność użytkowa: 820 l Przenośnik Pompa: STZ 11000 Liczba pomp: 1 Ciężar, pompa: 107 kg Typ przyłącza: Przyłącze bezpośrednie Prąd znamionowy: 18,8 A Klasa ochrony: I Klasa izolacji: H Współczynnik mocy Cos phi: 0,89 Stopień ochrony pompy: IP 68 (20 m) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 30,6 m³/h Maks. wys. podnoszenia: 68 m Prędkość obrotowa: 2900 U/min Pobór mocy P1: 11 kW Pobór mocy P2: 9,5 kW Tryb roboczy: S1 Typ przewodu przyłączeniowego pompy: H07RN8-F PLU 10G 1,5 mm² Typ wirnika: Mechanizm rozdrabniający Długość przewodu sieciowego pompy: 10 m Sterowanie Sterownik: Comfort Plus SD Włącznik ochrony silnika: tak Czujnik alarmowy: Sonda hydrostatyczna Czujnik/Sonda poziomu: Sonda hydrostatyczna Typ pomiaru poziomu: hydrostatyczny Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 400 V Typ przyłącza: Przyłącze bezpośrednie Kontakt bezpotencjałowy: tak Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak
| Tytuł | Nr art. | ||
|---|---|---|---|
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 380-629 mm, Klasa A/B | 8740000 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 380-629 mm, Klasa D | 8740001 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 411-660 mm, Klasa K 3 | 8740002 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 668-917 mm, Klasa K 3 | 8740003 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 396-645 mm, Klasa A 15 | 8740004 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 653-902 mm, Klasa L 15 | 8740005 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 630-879 mm, Klasa A/B | 8740006 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 630-879 mm, Klasa D | 8740007 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 661-910 mm, Klasa K 3 | 8740008 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 918-1167 mm, Klasa K 3 | 8740009 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 646-895 mm, Klasa A 15 | 8740010 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 903-1152 mm, Klasa L 15 | 8740011 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 880-1129 mm, Klasa A/B | 8740012 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 880-1129 mm, Klasa D | 8740013 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 911-1160 mm, Klasa K 3 | 8740014 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1168-1417 mm, Klasa K 3 | 8740015 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 896-1145 mm, Klasa A 15 | 8740016 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1153-1402 mm, Klasa L 15 | 8740017 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1130-1379 mm, Klasa A/B | 8740018 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1130-1379 mm, Klasa D | 8740019 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1161-1410 mm, Klasa K 3 | 8740020 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1418-1667 mm, Klasa K 3 | 8740021 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1146-1395 mm, Klasa A 15 | 8740022 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1403-1652 mm, Klasa L 15 | 8740023 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1380-1629 mm, Klasa A/B | 8740024 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1380-1629 mm, Klasa D | 8740025 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1411-1660 mm, Klasa K 3 | 8740026 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1668-1917 mm, Klasa K 3 | 8740027 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1396-1645 mm, Klasa A 15 | 8740028 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1653-1902 mm, Klasa L 15 | 8740029 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1630-1879 mm, Klasa A/B | 8740030 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1630-1879 mm, Klasa D | 8740031 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1661-1910 mm, Klasa K 3 | 8740032 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1646-1895 mm, Klasa A 15 | 8740034 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1880-2129 mm, Klasa A/B | 8740036 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1880-2129 mm, Klasa D | 8740037 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1911-2160 mm, Klasa K 3 | 8740038 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1896-2145 mm, Klasa A 15 | 8740040 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2130-2379 mm, Klasa A/B | 8740042 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2130-2379 mm, Klasa D | 8740043 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2161-2410 mm, Klasa K 3 | 8740044 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2146-2395 mm, Klasa A 15 | 8740046 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2380-2629 mm, Klasa A/B | 8740048 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2380-2629 mm, Klasa D | 8740049 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2411-2660 mm, Klasa K 3 | 8740050 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2396-2645 mm, Klasa A 15 | 8740052 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2630-2879 mm, Klasa A/B | 8740054 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2630-2879 mm, Klasa D | 8740055 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2661-2910 mm, Klasa K 3 | 8740056 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2646-2895 mm, Klasa A 15 | 8740058 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 375-624 mm, Klasa K 3 | 8740122 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 625-874 mm, Klasa K 3 | 8740123 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 875-1124 mm, Klasa K 3 | 8740124 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1125-1374 mm, Klasa K 3 | 8740125 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1375-1624 mm, Klasa K 3 | 8740126 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1625-1874 mm, Klasa K 3 | 8740127 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1875-2124 mm, Klasa K 3 | 8740128 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2125-2374 mm, Klasa K 3 | 8740129 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2375-2624 mm, Klasa K 3 | 8740130 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2625-2874 mm, Klasa K 3 | 8740131 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 620-869 mm, Klasa B | 8740141 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 870-1119 mm, Klasa B | 8740142 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1120-1369 mm, Klasa B | 8740143 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 620-869 mm, Klasa D | 8740158 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 870-1119 mm, Klasa D | 8740159 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1120-1369 mm, Klasa D | 8740160 | Opis |
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Urządzenie ostrzegawcze Basic z sondą elektrodową | 20222 | Opis |
 | Urządzenie ostrzegawcze Basic z sondą optyczną | 20223 | Opis |
 | Urządzenie ostrzegawcze Basic z sondą optyczną 10 m | 20224 | Opis |
 | Zestaw kompresorowy do napowietrzania | 28048 | Opis |
 | Mocowanie kabla Zestaw do studzienki technicznej | 28076 | Opis |
 | Zest. do przezb. do wyró. potenc. Szyna do urządzeń typu Mono | 28088 | Opis |
 | Zest. do przezb. do wyró. potenc. Szyna do urządzeń typu Duo | 28089 | Opis |
 | GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V | 28792 | Opis |
 | Antena z magnetyczną podstawą do modemu TeleControl, kabel 2,5 m | 28793 | Opis |
 | Kabel przedłużający do anteny z magnetyczną podstawą,dł.: 2m | 28794 | Opis |
 | Puszka łączeniowa do przedłużenia sondy hydrostatycznej | 28799 | Opis |
 | Wąż ciśnieniowy sprzedawany na metry, 6x4 mm 100 | 680071 | Opis |
 | Uszczelka do przedłużki | 680125 | Opis |
 | Przedłużka 250 mm, do modułu studzienki LW 1000 | 680370 | Opis |
 | Przedłużka 500 mm, do modułu studzienki LW 1000 | 680371 | Opis |
 | Zestaw trzpieni łączących 10 sztuki | 680373 | Opis |
 | Łańcuch zamienny przepomp.zewnęt. Stal nierdzewna, długość 2 m | 680528 | Opis |
| Łańcuch zamienny przepomp.zewnęt. Stal nierdzewna, długość 3 m | 680529 | Opis |
| Łańcuch zamienny do przep. z. Stal nierdzewna, długość 4 m | 680530 | Opis |
| Łańcuch zamienny przepomp. zewnę. Stal nierdzewna, długość 5 m | 680531 | Opis |
 | Kontakt bezpotencjałowy Zestaw rozsz. do urządzeń steruj. Basic | 80074 | Opis |
 | Akcesoria do kabli Przedłużenie sondy | 80889 | Opis |
 | Akcesoria do kabli Przedłużka do pompy | 80891 | Opis |
 | Zestaw do zabudowy Termostat, Higrostat | 97713 | Opis |
 | Szafka sterownicza zewnętrzna S:590 mm, do zabudowy urz. sterujących | 97714 | Opis |
 | Lampa ostrzegawcza do szafka sterownicza zewnętrzna | 97715 | Opis |
| Szafka sterownicza zewnętrzna S:460 mm, do zabudowy urz. sterujących | 97716 | Opis |
| Szafka sterownicza zewnętrzna S:785 mm, do zabudowy urz. sterujących | 97723 | Opis | |
| Szafka sterownicza zewnętrzna S: 1115 mm, do zabudowy urz. sterujących | 97724 | Opis |
| Tytuł | Nr art. |
|---|
| Instrukcje | |
|---|---|
| Dane CAD | |
| Test Reports and Certificates | |
| Deklaracja właściwości użytkowych |
- Sterownik (schaltgeraet): Comfort Plus SD
- ATEX (atex):
tak
- TÜV znak testowy (pruefzeichen):
ID 1111241940
- Sposób zabudowy (einbausituation):
zabudowa w ziemi
- Typ ścieków (abwasserart_de):
Ścieki zawierające fekalia
- Czujnik alarmowy (alarmgeber): Sonda hydrostatyczna
- Pompa (pumpe): STZ 11000
- Typ wirnika (laufrad_typ): Mechanizm rozdrabniający
- Napięcie robocze (betriebsspannung): 400 V
- Typ urządzenia (anlagenart): Pojedyncza jednostka
