Przepompownia przeciw. Ecolift XL
Duo, 1 klapa silnik, SPF 1400-S3

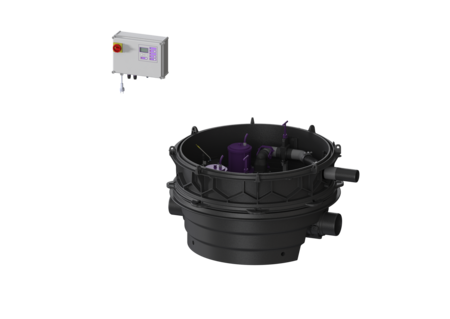

KESSEL Przepompownia przeciw. Ecolift XL, ścieków Ścieki bez fekaliów, ustawienie swobodne, z 2 SPF 1400 pomp zatapialnych, typ pracy S3 - 50%, czujnik alarmu z Sonda optyczna, sterownik Comfort Plus
- Usuwanie ścieków bez przerywania pracy nawet podczas awarii zasilania, o ile nie występuje cofka
- rzadka praca pompy
- minimalny hałas
| Nr art. | 8741022 |
|---|---|
| GTIN | 4026092068397 |
| Grupa Rabatowa | 60 |
Przepompownia przeciw. Ecolift XL Duo, 1 klapa silnik, SPF 1400-S3
Przepompownia przeciwalewowa do ścieków bez fekaliów jest wyposażona w dwie pompy zatapialne, mechaniczny system zamykania, system zamykania za pomocą silnika oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. W normalnym stanie woda odprowadzana jest przez naturalny spadek do kanału. Przepływ zwrotny zostaje rozpoznany przez sondę optyczną, system zamykania za pomocą silnika zostaje automatycznie zamknięty i swobodny przepływ do kanału nie jest już możliwy. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez przewód tłoczny, który transportuje ścieki do kanału. Przewód tłoczny należy wykonać w formie spawanej rury PE, która w przypadku pompy SPF 4500, będzie dodatkowo doprowadzona do studzienki wyrównującej ciśnienie. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne nasady lub warianty studzienki technicznej dostępnych jako osprzęt. Wersja Wskazówka dotycząca głębokości zabudowy: Wariant z pogłębioną zabudową Typ urządzenia: urządzenie dwupompowe Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Uszczelka przelotowa do przewodu wentylacyjnego (DN): 70 Sterowanie pompą: Sterownik Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy Klapy zwrotne napędzane silnikiem: 1 Mechaniczne klapy zwrotne: 1 Cechy ogólne Kolor: czarny Norma: ÖNORM B 2501 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: ustawienie swobodne Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Ochrona przeciwzalewowa: Typ 3 Aprobata: Z-53.2-493 ATEX: nie Wymiary Ciężar netto: 136,92 kg Ciężar brutto: 162,7 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Spadek: 15 mm Długość: 1384 mm Szerokość: 1200 mm Wysokość: 695 mm Wymiar opakowania: dł.: 2000 mm Wymiar opakowania: szer.: 1300 mm Wymiar opakowania: wys.: 950 mm Zbiornik/korpus Ciśnienie nominalne (PN): 10 Przewód tłoczny (DN): 80 Przewód tłoczny (DA): 90 mm Koryto: Kineta przelotowa Przyłącze odpowietrzające (DN): 70 Odstęp między dnem rury odpływowej a dnem zbiornika: 120 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 135 mm Liczba odpływów: 1 Wielkość nominalna odpływu (DN): 150 mm Wielkość nominalna dopływu (DN): 150 mm Liczba dopływów: 1 Szerokość w świetle zbiornika urządzenia (LW): 1000 mm Pojemność użytkowa: 20 l Pojemność zbiornika: 65 l Przenośnik Pompa: SPF 1400 Liczba pomp: 2 Ciężar, pompa: 25 kg Typ przyłącza: Wtyczka kodowana Prąd znamionowy: 7,3 A Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,98 Stopień ochrony pompy: IP 68 (3 m / 48 h) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 28 m³/h Maks. wys. podnoszenia: 7,5 m Prędkość obrotowa: 1370 U/min Pobór mocy P1: 1,6 kW Pobór mocy P2: 1,1 kW Tryb roboczy: S3 - 50% Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm² Typ wirnika: Wolny przelot Wolny przelot: 40 mm Długość przewodu sieciowego pompy: 10 m Sterowanie Sterownik: Comfort Plus Pobór mocy w stanie czuwania: 5 W Czujnik alarmowy: Sonda optyczna Czujnik/Sonda poziomu: Rura zanurzeniowa Typ pomiaru poziomu: pneumatyczny Stopień ochrony sterowniku: IP 54 Napięcie robocze: 230 V Typ przyłącza: Wtyczka kodowana Długość przewodu sieciowego sterownik: 1,6 m Kontakt bezpotencjałowy: tak Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
| Tytuł | Nr art. | ||
|---|---|---|---|
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 411-660 mm, Klasa K 3 | 8740002 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 668-917 mm, Klasa K 3 | 8740003 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 396-645 mm, Klasa A 15 | 8740004 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 653-902 mm, Klasa L 15 | 8740005 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 661-910 mm, Klasa K 3 | 8740008 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 918-1167 mm, Klasa K 3 | 8740009 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 646-895 mm, Klasa A 15 | 8740010 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 903-1152 mm, Klasa L 15 | 8740011 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 911-1160 mm, Klasa K 3 | 8740014 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1168-1417 mm, Klasa K 3 | 8740015 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 896-1145 mm, Klasa A 15 | 8740016 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1153-1402 mm, Klasa L 15 | 8740017 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1130-1379 mm, Klasa A/B | 8740018 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1130-1379 mm, Klasa D | 8740019 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1161-1410 mm, Klasa K 3 | 8740020 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1418-1667 mm, Klasa K 3 | 8740021 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1146-1395 mm, Klasa A 15 | 8740022 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1403-1652 mm, Klasa L 15 | 8740023 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1380-1629 mm, Klasa A/B | 8740024 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1380-1629 mm, Klasa D | 8740025 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1411-1660 mm, Klasa K 3 | 8740026 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1668-1917 mm, Klasa K 3 | 8740027 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1396-1645 mm, Klasa A 15 | 8740028 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1653-1902 mm, Klasa L 15 | 8740029 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1630-1879 mm, Klasa A/B | 8740030 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1630-1879 mm, Klasa D | 8740031 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1661-1910 mm, Klasa K 3 | 8740032 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1646-1895 mm, Klasa A 15 | 8740034 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1880-2129 mm, Klasa A/B | 8740036 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 1880-2129 mm, Klasa D | 8740037 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1911-2160 mm, Klasa K 3 | 8740038 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1896-2145 mm, Klasa A 15 | 8740040 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2130-2379 mm, Klasa A/B | 8740042 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2130-2379 mm, Klasa D | 8740043 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2161-2410 mm, Klasa K 3 | 8740044 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2146-2395 mm, Klasa A 15 | 8740046 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2380-2629 mm, Klasa A/B | 8740048 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2380-2629 mm, Klasa D | 8740049 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2411-2660 mm, Klasa K 3 | 8740050 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2396-2645 mm, Klasa A 15 | 8740052 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2630-2879 mm, Klasa A/B | 8740054 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2630-2879 mm, Klasa D | 8740055 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2661-2910 mm, Klasa K 3 | 8740056 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2646-2895 mm, Klasa A 15 | 8740058 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2880-3129 mm, Klasa A/B | 8740060 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 600, 2880-3129 mm, Klasa D | 8740061 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2911-3160 mm, Klasa K 3 | 8740062 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2896-3145 mm, Klasa A 15 | 8740064 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 375-624 mm, Klasa K 3 | 8740122 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 625-874 mm, Klasa K 3 | 8740123 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 875-1124 mm, Klasa K 3 | 8740124 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1125-1374 mm, Klasa K 3 | 8740125 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1375-1624 mm, Klasa K 3 | 8740126 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1625-1874 mm, Klasa K 3 | 8740127 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1875-2124 mm, Klasa K 3 | 8740128 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2125-2374 mm, Klasa K 3 | 8740129 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2375-2624 mm, Klasa K 3 | 8740130 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2625-2874 mm, Klasa K 3 | 8740131 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 2875-3124 mm, Klasa K 3 | 8740132 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 620-869 mm, Klasa B | 8740141 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 870-1119 mm, Klasa B | 8740142 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1120-1369 mm, Klasa B | 8740143 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 620-869 mm, Klasa D | 8740158 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 870-1119 mm, Klasa D | 8740159 | Opis |
 | M. studzienki LW 1000 płyta podł. Dostęp LW 800, 1120-1369 mm, Klasa D | 8740160 | Opis |
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Zewnętrzny sygnalizator akustyc. Kabel o długości 20 m, 2x0,75 qmm | 20162 | Opis |
 | Zestaw kompresorowy do napowietrzania | 28048 | Opis |
 | GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V | 28792 | Opis |
 | Przedłużka 250 mm, do modułu studzienki LW 1000 | 680370 | Opis |
 | Przedłużka 500 mm, do modułu studzienki LW 1000 | 680371 | Opis |
 | Akcesoria do kabli Przedłużenie sondy | 80889 | Opis |
 | Akcesoria do kabli Przedłużka do silnika | 80890 | Opis |
 | Akcesoria do kabli Przedłużka do pompy | 80891 | Opis |
 | Zestaw do zabudowy Termostat, Higrostat | 97713 | Opis |
 | Szafka sterownicza zewnętrzna S:590 mm, do zabudowy urz. sterujących | 97714 | Opis |
 | Lampa ostrzegawcza do szafka sterownicza zewnętrzna | 97715 | Opis |
| Szafka sterownicza zewnętrzna S:460 mm, do zabudowy urz. sterujących | 97716 | Opis |
| Szafka sterownicza zewnętrzna S:785 mm, do zabudowy urz. sterujących | 97723 | Opis | |
| Szafka sterownicza zewnętrzna S: 1115 mm, do zabudowy urz. sterujących | 97724 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Ochorna przeciwbryzgowa dla sondy | 28706 | Opis |
 | Sterownik Comfort Plus Mono/Duo, 230 V, 6,3-10 A | 28790 | Opis |
 | Bateria Blok 9 V | 680034 | Opis |
 | Uszczelka do SPF 1400 - SPF 4500 | 680052 | Opis |
 | Wąż ciśnieniowy sprzedawany na metry, 6x4 mm 100 | 680071 | Opis |
 | Mocowanie klapy klapy obsługi.przy użyciu silnika, mech. | 680101 | Opis |
 | Silnik pompy SPF 1400 230 V, S3, kabel 10 m, z kondensatorem | 680218 | Opis |
 | Jednoręczne zamknięcie DN 63 | 680380 | Opis |
 | Zawór zwrotny lewy, z klapą zwrotną | 680381 | Opis |
 | Zawór zwrotny prawy, z klapą zwrotną | 680382 | Opis |
 | Przewód tłoczny zasuwą odcinającą Wersja lewa | 680383 | Opis |
 | Przewód tłoczny zasuwą odcinającą Wersja prawa | 680384 | Opis |
 | Wąż ciśnieniowy Ecolift XL | 680385 | Opis |
 | Pałąk do zasuwy odcinającej DN 63 | 680386 | Opis |
 | Pokrywa zamykająca Ecolift XL Strona odpływu | 680391 | Opis |
 | Żebro usztywniające do zasuwy odcinającej, wersja prosta | 680397 | Opis |
 | Kołnierz pompy Ecolift XL, z uszczelką | 680398 | Opis |
 | Płyta pompy Ecolift XL | 680399 | Opis |
 | Zestaw uszczelniający Ecolift XL | 680418 | Opis |
 | Silnik napędowy do podłączenia, kabel 10 m | 680452 | Opis |
 | Zestaw części zamien. sondy opty. Kabel 10 m | 680455 | Opis |
 | Klapa zwrotna silnikowy, z zatrzask klapy | 80038 | Opis |
 | Część wsuwana do klapy napęd. siłown. z zatrzask klapy | 80039 | Opis |
 | Część wsuwana z klapy napęd. mechani., zatrzask klapy | 80041 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Zatwierdzenie | |
| Test Reports and Certificates | |
| Deklaracja właściwości użytkowych | |
| Deklaracja zgodności |
- Typ ścieków (abwasserart_de):
Ścieki bez fekaliów
- Sterownik (schaltgeraet):
Comfort Plus
- TÜV znak testowy (pruefzeichen):
ID 1111241794
- Sposób zabudowy (einbausituation):
ustawienie swobodne
- (nennweite):
- Pompa (pumpe): SPF 1400
- Napięcie robocze (betriebsspannung): 230 V
