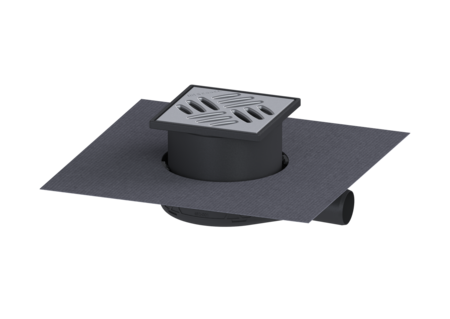

Wpust podłogow Der Ultraflache 54
DN 40, WaD, Kratka szczelinowa
KESSEL Wpust podłogow Der Ultraflache 54, dł. pokrywy 120 mm, wielkość nominalna (DN) 40, typ pokrywy Kratka szczelinowa, zamknięcie niezaryglowany, syfonem w zestawie, zszczelnienie korpusie przez fabrycznie zamontowana mata uszczelniajaca (fzmu) wg DIN 18534, klasa obciążenia K 3
- z wyjmowanym syfonem w nasadzie
- Niewielka głębokość zabudowy
- Naukowo potwierdzona izolacja akustyczna
| Nr art. | 44740.20M |
|---|---|
| GTIN | 4026092080757 |
| Grupa Rabatowa | 10 |
Wpust podłogow Der Ultraflache 54 DN 40, WaD, Kratka szczelinowa
Wpust podłogowy „Der Ultraflache 54” jest przystosowany do odwodnienia podłogowego wewnątrz pomieszczeń. Wpust wykonany z tworzywa sztucznego jest wyposażony w wyjmowany syfon w nasadzie. Wersja System: 125 Otwór odpływowy na wodę przesiąkającą: opcjonalny Uszczelnienie na korpusie: fabrycznie zamontowana mata uszczelniajaca (fzmu) wg DIN 18534 Klasa wodoszczelności wg DIN 18534-1 : W0-I Wys. zamknięcia wodnego: 22 mm Cechy ogólne Wielkość nominalna (DN): 40 Średnica zewnętrzna (DA): 40 mm Wymiary Możliwość regulacji wysokości: 63 - 116 mm Ciężar netto: 0,69 kg Ciężar brutto: 0,77 kg Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 246 mm Szerokość: 200 mm Wysokość: 54 mm Wymiar opakowania: dł.: 315 mm Wymiar opakowania: szer.: 315 mm Wymiar opakowania: wys.: 117,9 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: ABS Cechy pokrywy Typ pokrywy: Kratka szczelinowa Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 120 mm Pokrywy, Wysokość: 16 mm Pokrywy, Długość: 120 mm Materiał ramy: ABS Blokada: niezaryglowany Klasa obciążenia: K 3 (EN 1253-1) Klasa antypoślizgowości: R9 zgodnie z DIN 51130; C zgodnie z DIN 51097 Szerokość ramy: 130 mm Długość ramy: 130 mm Kształt nasady: Kwadratowa Materiał nasady: ABS Syfon: w zestawie
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Zestaw montażowy do korpusu Ultraflat 54 i Ultraflat 79 | 44702 | Opis |
 | Sitko na zanieczyszczenia do „Ultraflat 54” i „Ultraflat 79”, S125 | 44704 | Opis |
 | Syfon Multistop, System 125 | 48500 | Opis |
 | Syfon Megastop | 48550 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Test Reports and Certificates |
- Materiał korpusu wpustu (material_grundkoerper):
ABS
- Materiał pokrywy (abdeckung_material):
Stal nierdzewna 14301
- Materiał ramy (rahmen_material):
ABS
- Materiał nasady (material_aufsatzstueck):
ABS
- Wielkość nominalna (DN) (nennweite): 40
- Typ pokrywy (abdeckungsart): Kratka szczelinowa
- Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
- Blokada (verriegelung): niezaryglowany
- Syfon (geruchsverschluss): w zestawie
