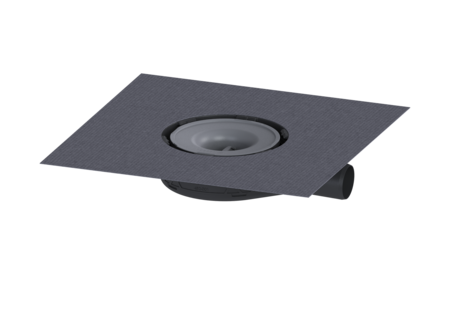

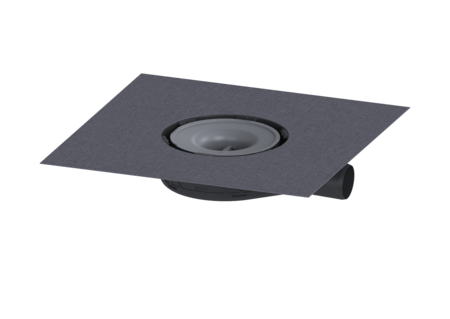

Korpus „Der Ultraflache 54”
DN 40, WaD, Syfon 22 mm
KESSEL Korpus „Der Ultraflache 54”, długość 246 mm, wymiar zewnętrzny (DZ) 40 mm, zamknięcie, kratka design, wys. zamknięcia wodnego 22 mm, zszczelnienie korpusie przez fabrycznie zamontowana mata uszczelniajaca (fzmu) wg DIN 18534
- z wyjmowanym syfonem w nasadzie
- Niewielka głębokość zabudowy
- Naukowo potwierdzona izolacja akustyczna
Nr art. | 44740M |
---|---|
GTIN | 4026092080474 |
Grupa Rabatowa | 10 |
Korpus „Der Ultraflache 54” DN 40, WaD, Syfon 22 mm
Korpus do wpustów podłogowych Ultraflat 54 jest wykonany z tworzywa sztucznego i wyposażony w załączony syfon do zamontowania w nasadzie. Otwarty otwór odpływowy na wodę przesiąkającą, bez zalewania powierzchni uszczelniającej wskutek nadpiętrzenia. Wersja System: 125 Otwór odpływowy na wodę przesiąkającą: opcjonalny Uszczelnienie na korpusie: fabrycznie zamontowana mata uszczelniajaca (fzmu) wg DIN 18534 Klasa wodoszczelności wg DIN 18534-1 : W0-I Wys. zamknięcia wodnego: 22 mm Cechy ogólne Wielkość nominalna (DN): 40 Średnica zewnętrzna (DA): 40 mm Syfon: wodny Wymiary Ciężar netto: 0,38 kg Ciężar brutto: 0,42 kg Długość: 246 mm Szerokość: 200 mm Wysokość: 54 mm Wymiar opakowania: dł.: 315 mm Wymiar opakowania: szer.: 315 mm Wymiar opakowania: wys.: 56,1 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: ABS
Tytuł | Nr art. | ||
---|---|---|---|
Nasada Ruszt szczelinowy, V2A, 130x130 mm, K3 | 48165 | Opis | |
Nasada Ruszt szczelinowy czarny, 150x150 mm,K3 | 48193 | Opis | |
Nasada Kratka design Kessel, V2A, L&L, L15 | 48201 | Opis | |
Nasada Kratka design Oval, V2A, L&L, L15 | 48202 | Opis | |
Nasada Kratka design Kessel, V4A, L&L, L15 | 48203 | Opis | |
Nasada Ruszt szczelinowy, V4A, 150x150 mm, K3 | 48209 | Opis | |
Nasada do wklejenia płytek, V2A, K 3 | 48211 | Opis | |
Nasada Kratka design Slot, V2A, K 3 | 48218 | Opis | |
Nasada Kratka design Slot, V2A, L&L, K3 | 48219 | Opis | |
Nasada Kratka design Spot, V2A, K 3 | 48220 | Opis | |
Nasada Kratka design Spot, V2A, L&, K3 | 48221 | Opis | |
Nasada Kratka design Kessel, V2A, L 15 | 48225 | Opis | |
Nasada Kratka design Oval, V2A, L 15 | 48226 | Opis | |
Nasada Kratka design Oval, V4A, L&, L15 | 48227 | Opis | |
Nasada Kratka design Oval, V4A, L 15 | 48228 | Opis | |
Nasada Ruszt szczelinowy, V2A, 150x150 mm, K3 | 48950 | Opis |
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Zestaw montażowy do korpusu Ultraflat 54 i Ultraflat 79 | 44702 | Opis | |
Sitko na zanieczyszczenia do „Ultraflat 54” i „Ultraflat 79”, S125 | 44704 | Opis | |
Syfon Multistop, System 125 | 48500 | Opis | |
Syfon Megastop | 48550 | Opis | |
Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis | |
Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
Tytuł | Nr art. |
---|
Instrukcje | |
---|---|
Dane CAD | |
Test Reports and Certificates |
- Materiał korpusu wpustu (material_grundkoerper): ABS
