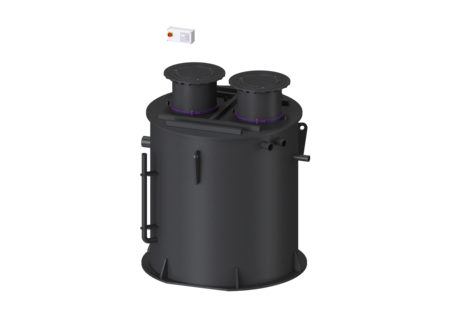

Separa. tłuszczu EasyClean ground

Multi, NS 7, Direct, 960-1200 mm, D, pr

96007.120D-DR
96007.120D-DR
Arkusz danych produktu w formacie PDF

KESSEL Separa. tłuszczu EasyClean ground, opróżniania Direct, wielkości nominalne 7,00, klasa obciążenia D 400, głębokość zabudowy 960 - 1200 mm, typ opróżniania ręczny z wężem ssącym, kierunek przepływu Prawostronny, Zbiornik dwupłaszczowy, czujnik alarmu z Sonda hydrostatyczna

  • Niski poziom zapachu i czysta utylizacja
  • Zdefiniowany punkt utylizacji
  • Całkowite opróżnienie separatora
Nr art. 96007.120D-DR
GTIN 4026092098448
Grupa Rabatowa 60

    Separa. tłuszczu EasyClean ground Multi, NS 7, Direct, 960-1200 mm, D, pr
    Urządzenie do zabudowy w ziemi składa się z separatora do ścieków zawierających tłuszcze i osadnika, urządzenia do pobierania próbek oraz przepompowni. Zbiornik wszystkich części urządzenia wykonany jest z trwałego tworzywa sztucznego (PE). Dostęp do czyszczenia i konserwacji poszczególnych części urządzenia jest możliwy za pośrednictwem dwóch otworów rewizyjnych. W celu zredukowania emisji nieprzyjemnych zapachów podczas ręcznego usuwania zawartości separatora przewidziany został króciec do bezpośredniego odprowadzania ścieków. Przepompownia jest wyposażona w dwie pompy zanurzeniowe oraz zawór zwrotny. Pompy zanurzeniowe instalowane są w zbiorniku przy użyciu drążków prowadzących. Sterowanie pomp następuje poprzez sondę hydrostatyczną. Sterowanie umożliwia łatwe w obsłudze urządzenie sterujące, które można włączyć w system zarządzania budynkiem poprzez kontakt bezpotencjałowy lub które może opcjonalnie poprzez modem GSM wysyłać komunikaty alarmowe i zbiorcze sygnały awarii. Dla klasy obciążenia D należy w miejscu instalacji zamontować płytę odciążającą. Schematy zbrojenia są dostępne w firmie KESSEL. Gwarancja na tworzywo PE wynosi 20 lat. Wersja Kierunek przepływu: Prawostronny System studzienek: Zbiornik dwupłaszczowy Wariant opróżniania: Direct System „Schredder-Mix“: nie Wielkość nominalna (NS): 7,00 SonicControl: nie Urządzenie do opróżniania: Przyłącze Typ opróżniania: ręczny z wężem ssącym Nośność (DIN 19901): E2 Wymiary Ciężar netto: 1182 kg Ciężar brutto: 1270 kg Odporność na wodę gruntową od dolnej krawędzi dna: 2800 mm Głębokość zabudowy: 960 - 1200 mm Długość: 2160 mm Szerokość: 2505 mm Wymiar opakowania: dł.: 3400 mm Wymiar opakowania: szer.: 2250 mm Wymiar opakowania: wys.: 2550 mm Zbiornik/korpus Przewód tłoczny (DN): 90 Przewód tłoczny (DA): 90 mm Odstęp między dnem rury odpływowej a dnem zbiornika: 1330 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 1600 mm Wielkość nominalna odpływu (DA): 160 mm Liczba odpływów: 1 Wielkość nominalna odpływu (DN): 150 mm Wielkość nominalna dopływu (DA): 160 mm Wielkość nominalna dopływu (DN): 150 mm Liczba dopływów: 1 Przyłącze króćca dopływowego/odpływowego: Rury PE-HD wg DIN 19537, rury PVC-KG wg DIN 19534, PP lub AS Szerokość w świetle włazu (LW): 600 mm Cechy pokrywy Typ pokrywy: pokrywa Materiał pokrywy: Żeliwo szare Kolor pokrywy: czarny Pokrywy, Wysokość: 95 mm Blokada: niezaryglowany Klasa obciążenia: D 400 (EN 124) Szczelność: wodoszczelny i odporny na przenikanie zapachów Zawartość ścieków Zawartość separatora: 1440 l Maks. grubość warstwy tłuszczu: 195 mm Całkowita pojemność: 2140 l Zawartość osadnika: 700 l Tłuszcz odseparowany: 280 l Przenośnik Pompa: GTK 1300 Liczba pomp: 2 Ciężar, pompa: 27 kg Klasa ochrony: I Klasa izolacji: H Współczynnik mocy Cos phi: 0,8 Stopień ochrony pompy: IP 68 Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 57 m³/h Maks. wys. podnoszenia: 12,4 m Prędkość obrotowa: 2900 U/min Pobór mocy P1: 1,3 kW Pobór mocy P2: 1 kW Tryb roboczy: S3 - 30% Typ przewodu przyłączeniowego pompy: H07RN8-F 6G 1,5 mm² Długość przewodu sieciowego pompy: 10 m Prąd znamionowy: 2,5 A Sterowanie Sterownik: Comfort Włącznik ochrony silnika: tak Czujnik alarmowy: Sonda hydrostatyczna Czujnik/Sonda poziomu: Sonda hydrostatyczna Typ pomiaru poziomu: hydrostatyczny Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 400 V Kontakt bezpotencjałowy: tak Złącze GSM: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Wymagane zabezpieczenie (zabezpieczenie linii): 3 x C 16 A
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
    680034 Bateria Blok 9 V 680034 Opis
    680053 Zestaw klapy Pierścień obrotowy, klapa, uchwyt klapy 680053 Opis
    680276 Pierścień zaciskowy do nasad, d: 600 mm 680276 Opis
    680278 Klucz do wyjmowania do pokryw 680278 Opis
    680323 Uszczelka do pokrywy ryglowanej 680323 Opis
    680324 Nasada d: 630 mm, wodoszczelna 680324 Opis
    680419 Obudowa klapy urządzeń typu Duo, 2 zasuwami odcinając. 680419 Opis
    680597 Uszczelka do sprzęgła pompy, 2,5” 680597 Opis
    680599 Sprzęgło pompy 2,5”, z uszczelką 680599 Opis
    680600 Sonda hydrostatyczna z zaciskiem sondy 680600 Opis
    680603 Rura ochronna sondy hydrostatycznej, ukośnie przycięta 680603 Opis
    680610 Pompa zamienna Aquadive GTK 1300 bez przełącznika pływakowego, 10 m 680610 Opis
    680619 Sterownik Comfort Duo, 400 V, 2x2,5-4 A 680619 Opis
    860104 Uszczelka d: 630 mm, od 01/2015 860104 Opis
    • Sterownik (schaltgeraet): Comfort
    • Urządzenie do opróżniania (entsorgungseinrichtung): Przyłącze
    • Wielkość nominalna (NS) (nenngroesse): 7
    • Klasa obciążenia (belastungsklasse): D 400 (EN 124)
    • Głębokość zabudowy (einbautiefe): 960  mm
    • Kierunek przepływu (fliessrichtung): Prawostronny
