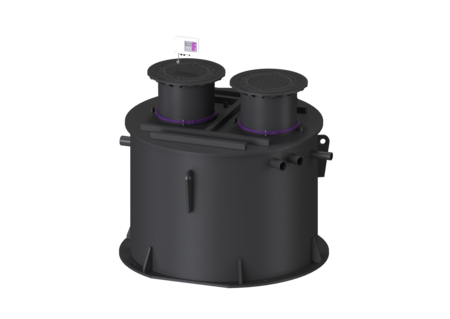

Separa. tłuszczu EasyClean ground
Multi, NS 4, Standard, 550-960 mm, B
KESSEL Separa. tłuszczu EasyClean ground, opróżniania Basic, wielkości nominalne 4,00, klasa obciążenia B 125, zabudowa w ziemi, głębokość zabudowy 550 - 960 mm, typ opróżniania ręczny z wężem ssącym, Zbiornik dwupłaszczowy, czujnik alarmu z Sonda hydrostatyczna
- Nasada teleskopowa ze szczelnymi zapachowo pokrywami o różnych klasach obciążenia
- Wodoszczelny, odporny na agresywne ścieki
- Tryb wymagający minimalnego nakładu konserwacji
| Nr art. | 96004.80B |
|---|---|
| GTIN | 4026092098127 |
| Grupa Rabatowa | 60 |
Separa. tłuszczu EasyClean ground Multi, NS 4, Standard, 550-960 mm, B
Urządzenie do zabudowy w ziemi składa się z separatora do ścieków zawierających tłuszcze i osadnika, urządzenia do pobierania próbek oraz przepompowni. Zbiornik wszystkich części urządzenia wykonany jest z trwałego tworzywa sztucznego (PE). Dostęp do czyszczenia i konserwacji poszczególnych części urządzenia jest możliwy za pośrednictwem dwóch otworów rewizyjnych. Ręczne usuwanie zawartości następuje przy otwartym zbiorniku urządzenia. Przepompownia jest wyposażona w dwie pompy zanurzeniowe oraz zawór zwrotny. Pompy zanurzeniowe instalowane są w zbiorniku przy użyciu drążków prowadzących. Sterowanie pomp następuje poprzez sondę hydrostatyczną. Sterowanie umożliwia łatwe w obsłudze urządzenie sterujące, które można włączyć w system zarządzania budynkiem poprzez kontakt bezpotencjałowy lub które może opcjonalnie poprzez modem GSM wysyłać komunikaty alarmowe i zbiorcze sygnały awarii. Dla klasy obciążenia D należy w miejscu instalacji zamontować płytę odciążającą. Schematy zbrojenia są dostępne w firmie KESSEL. Gwarancja na tworzywo PE wynosi 20 lat. Wersja System studzienek: Zbiornik dwupłaszczowy Wariant opróżniania: Basic System „Schredder-Mix“: nie Wielkość nominalna (NS): 4,00 SonicControl: nie Typ opróżniania: ręczny z wężem ssącym Nośność (DIN 19901): E2 Cechy ogólne Sposób zabudowy: zabudowa w ziemi Wymiary Ciężar netto: 1030 kg Ciężar brutto: 1084 kg Odporność na wodę gruntową od dolnej krawędzi dna: 2085 mm Głębokość zabudowy: 550 - 960 mm Długość: 2160 mm Szerokość: 2505 mm Wymiar opakowania: dł.: 3400 mm Wymiar opakowania: szer.: 2250 mm Wymiar opakowania: wys.: 1835 mm Zbiornik/korpus Przewód tłoczny (DN): 90 Przewód tłoczny (DA): 90 mm Odstęp między dnem rury odpływowej a dnem zbiornika: 830 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 1125 mm Wielkość nominalna odpływu (DA): 110 mm Liczba odpływów: 1 Wielkość nominalna odpływu (DN): 100 mm Wielkość nominalna dopływu (DA): 110 mm Wielkość nominalna dopływu (DN): 100 mm Liczba dopływów: 1 Przyłącze króćca dopływowego/odpływowego: Rury PE-HD wg DIN 19537, rury PVC-KG wg DIN 19534, PP lub AS Szerokość w świetle włazu (LW): 600 mm Cechy pokrywy Typ pokrywy: pokrywa Materiał pokrywy: Żeliwo szare Kolor pokrywy: czarny Pokrywy, Wysokość: 95 mm Blokada: niezaryglowany Klasa obciążenia: B 125 (EN 124) Szczelność: wodoszczelny i odporny na przenikanie zapachów Zawartość ścieków Zawartość separatora: 1000 l Maks. grubość warstwy tłuszczu: 110 mm Całkowita pojemność: 1400 l Zawartość osadnika: 400 l Tłuszcz odseparowany: 160 l Przenośnik Pompa: GTF 1400 Liczba pomp: 2 Ciężar, pompa: 12 kg Klasa ochrony: I Klasa izolacji: H Współczynnik mocy Cos phi: 0,8 Stopień ochrony pompy: IP 68 Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 31 m³/h Maks. wys. podnoszenia: 10,5 m Prędkość obrotowa: 2900 U/min Pobór mocy P1: 1,5 kW Pobór mocy P2: 1,1 kW Tryb roboczy: S1 Typ przewodu przyłączeniowego pompy: H07RN-F 4G 1.5 mm² mm² Typ wirnika: Wolny przelot Długość przewodu sieciowego pompy: 10 m Prąd znamionowy: 6,5 A Sterowanie Sterownik: Comfort Włącznik ochrony silnika: tak Czujnik alarmowy: Sonda hydrostatyczna Czujnik/Sonda poziomu: Sonda hydrostatyczna Typ pomiaru poziomu: hydrostatyczny Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 400 V Kontakt bezpotencjałowy: tak Złącze GSM: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Connect Pro module LTE dla sterownik z Connect Pro interfejs | 72300 | Opis |
 | Studzienka do pobierania próbek LW 1000, DN 100, klasa B | 9151010B | Opis |
 | Studzienka do pobierania próbek LW 400, DN 100/150, klasa B | 915880B | Opis |
 | Studzienka do pobierania próbek DN 150, klasa B | 915882B | Opis |
 | Bezpośrednie odprowadzan. ścieków Przyłącze do opróżniania z prawej strony | 917419.00 | Opis |
 | Bezpośrednie odprowadzan. ścieków Przyłącze do opróżniania z lewej strony | 917419.50 | Opis |
 | Studzienka do opróżniania LW 400, separatory podziemne, A/B | 917422B | Opis |
 | Studzienka do opróżniania LW 400, separatory podziemne, D | 917422D | Opis |
 | Urządzenie do pomiaru grubości SonicControl, do separatorów tłuszczu | 917821 | Opis |
 | Przepust kablowy SonicControl Zes. do separ. tłuszczu do zabu. w ziemi | 917823 | Opis |
 | Zestaw do przedłużenia kabla 10m, dla SonicControl separat. tłuszczu | 917871 | Opis |
| Zestaw do przedłużenia kabla 20m, dla SonicControl separat. tłuszczu | 917872 | Opis |
| Zestaw do przedłużenia kabla 30m, dla SonicControl separat. tłuszczu | 917873 | Opis |
| Tytuł | Nr art. |
|---|
| Instrukcje | |
|---|---|
| Dane CAD | |
| Deklaracja właściwości użytkowych | |
| Deklaracja zgodności |
- Sterownik (schaltgeraet):
Comfort
- Sposób zabudowy (einbausituation):
zabudowa w ziemi
- Wielkość nominalna (NS) (nenngroesse): 4
- Klasa obciążenia (belastungsklasse): B 125 (EN 124)
- Głębokość zabudowy (einbautiefe): 550 mm
- (fliessrichtung):
