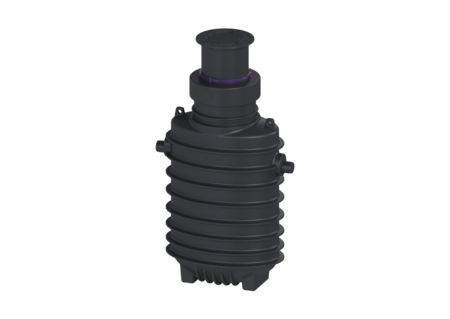

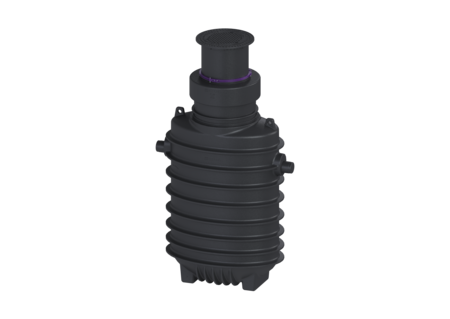

Separa. tłuszczu EasyClean ground
NS 7, Standard, 1215-1765 mm, Klasa D
KESSEL Separa. tłuszczu EasyClean ground, opróżniania Basic, wielkości nominalne 7, klasa obciążenia D 400, zabudowa w ziemi, głębokość zabudowy 1215 - 1765 mm, typ opróżniania ręczny z wężem ssącym, zamknięcie Lock & Lift
- Nasada teleskopowa ze szczelnymi zapachowo pokrywami o różnych klasach obciążenia
- Odporność na wody gruntowe
- Tryb wymagający minimalnego nakładu konserwacji
Nr art. | 95070-170D |
---|---|
GTIN | 4026092100585 |
Grupa Rabatowa | 60 |
Separa. tłuszczu EasyClean ground NS 7, Standard, 1215-1765 mm, Klasa D
Separator do ścieków zawierających tłuszcze jest przystosowany do zabudowy w ziemi, a jego zbiornik nie zawiera metalowych elementów. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) jest wyposażony w zintegrowany osadnik i ma zaokrąglone dno, które umożliwia szybkie i całkowite usuwanie zawartości. Dostęp podczas czyszczenia i konserwacji możliwy jest przez otwór rewizyjny. DRęczne usuwanie zawartości następuje przy otwartym zbiorniku urządzenia. Dla klasy obciążenia D należy w miejscu instalacji zamontować płytę odciążającą. Schematy zbrojenia elementu żelbetowego są częścią składową instrukcji zabudowy i obsługi i są dostępne w firmie KESSEL. Zbiornik urządzenia cechuje odporność na wodę gruntową do poziomu gruntu. Gwarancja na tworzywo PE wynosi 20 lat. Wersja Wskazówka dotycząca głębokości zabudowy: Głębokość zabudowy w gruncie niezamarzającym 1700 mm Wariant opróżniania: Basic System „Schredder-Mix“: nie Osadnik: nie Wielkość nominalna (NS): 7 SonicControl: nie Urządzenie napełniające wg DIN 1988: nie Typ opróżniania: ręczny z wężem ssącym Nośność (DIN 19901): E4 Cechy ogólne Materiał: PE Norma: EN 1825: 2004, DIN 4040-100 Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: gotowy do instalacji (części łączące do podłączenia w miejscu instalacji) Wymiary Ciężar netto: 334 kg Ciężar brutto: 396 kg Głębokość zabudowy: 1215 - 1765 mm Rodzaj regulacji wysokości: Nasada teleskopowa, możliwość pochylenia o 5 stopni Długość: 1870 mm Szerokość: 1090 mm Wysokość: 2375 mm Wymiar opakowania: dł.: 2500 mm Wymiar opakowania: szer.: 2700 mm Wymiar opakowania: wys.: 1240 mm Zbiornik/korpus Odstęp między dnem rury odpływowej a dnem zbiornika: 1635 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 1705 mm Wielkość nominalna odpływu (DA): 160 mm Wielkość nominalna odpływu (DN): 150 mm Wielkość nominalna dopływu (DA): 160 mm Wielkość nominalna dopływu (DN): 150 mm Przyłącze króćca dopływowego/odpływowego: Rury PE-HD wg DIN 19537, rury PVC-KG wg DIN 19534, PP lub AS Szerokość w świetle włazu (LW): 600 mm Cechy pokrywy Typ pokrywy: pokrywa Materiał pokrywy: Żeliwo szare Kolor pokrywy: czarny Blokada: Lock & Lift Klasa obciążenia: D 400 (EN 124) Szczelność: wodoszczelny i odporny na przenikanie zapachów Zawartość ścieków Zawartość separatora: 930 l Maks. grubość warstwy tłuszczu: 270 mm Całkowita pojemność: 1630 l Zawartość osadnika: 700 l Tłuszcz odseparowany: 280 l Sterowanie Sterownik: nie
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Studzienka do pobierania próbek LW 1000, DN 150, klasa D | 9151015D | Opis | |
Przedłużka | 915402 | Opis | |
Studzienka do pobierania próbek Typ Monachium, DN 150, klasa D | 915762/120D-1000 | Opis | |
Studzienka do pobierania próbek DN 150, z Staufix SWA, klasa D | 915762/120D-SWA | Opis | |
Studzienka do pobierania próbek LW 400, DN 100/150, klasa D | 915880D | Opis | |
Studzienka do pobierania próbek DN 150, klasa D | 915882D | Opis | |
Szafka sterownicza do montażu natynkowego | 917413 | Opis | |
Szafa do zabudowy do montażu podtynkowego | 917414 | Opis | |
Bezpośrednie odprowadzan. ścieków Przyłącze do opróżniania z prawej strony | 917419.00 | Opis | |
Bezpośrednie odprowadzan. ścieków Przyłącze do opróżniania z lewej strony | 917419.50 | Opis | |
Bezpośrednie odprowadzan. ścieków LW400,Przyłącze do opró. z prawej strony | 917420.00 | Opis | |
Zestaw połączeniowy do separat. tłuszczu zabudowany. w ziemi | 917421 | Opis | |
Studzienka do opróżniania LW 400, separatory podziemne, D | 917422D | Opis | |
Urządzenie do pomiaru grubości SonicControl, do separatorów tłuszczu | 917821 | Opis | |
Przepust kablowy SonicControl Zes. do separ. tłuszczu do zabu. w ziemi | 917823 | Opis | |
Zestaw do przedłużenia kabla 10m, dla SonicControl separat. tłuszczu | 917871 | Opis | |
Zestaw do przedłużenia kabla 20m, dla SonicControl separat. tłuszczu | 917872 | Opis | |
Zestaw do przedłużenia kabla 30m, dla SonicControl separat. tłuszczu | 917873 | Opis |
Tytuł | Nr art. | ||
---|---|---|---|
Pierścień zaciskowy do nasad, d: 600 mm | 680276 | Opis | |
Klucz do wyjmowania do pokryw | 680278 | Opis | |
Uszczelka do pokrywy ryglowanej | 680323 | Opis | |
Nasada d: 630 mm, wodoszczelna | 680324 | Opis | |
Pokrywa LW 600 Lock&Lift, klasa D, separator | 681104 | Opis | |
Uszczelka d: 630 mm, od 01/2015 | 860104 | Opis | |
917112 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Deklaracja właściwości użytkowych | |
Deklaracja zgodności |
- Materiał (material): PE
- Sposób zabudowy (einbausituation): zabudowa w ziemi
- Wielkość nominalna (NS) (nenngroesse): 7
- Klasa obciążenia (belastungsklasse): D 400 (EN 124)
- Głębokość zabudowy (einbautiefe): 1.215 mm
