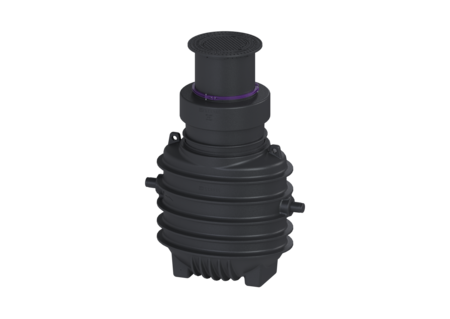

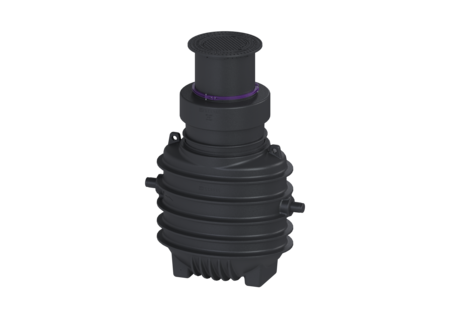

Separa. tłuszczu EasyClean ground
NS 2, Standard, 1040-1740 mm, Klasa A/B
KESSEL Separa. tłuszczu EasyClean ground, opróżniania Basic, wielkości nominalne 2, klasa obciążenia B 125, zabudowa w ziemi, głębokość zabudowy 1040 - 1740 mm, typ opróżniania ręczny z wężem ssącym, zamknięcie Lock & Lift
- Nasada teleskopowa ze szczelnymi zapachowo pokrywami o różnych klasach obciążenia
- Odporność na wody gruntowe
- Tryb wymagający minimalnego nakładu konserwacji
| Nr art. | 95020-170B |
|---|---|
| GTIN | 4026092100479 |
| Grupa Rabatowa | 60 |
Separa. tłuszczu EasyClean ground NS 2, Standard, 1040-1740 mm, Klasa A/B
Separator do ścieków zawierających tłuszcze jest przystosowany do zabudowy w ziemi, a jego zbiornik nie zawiera metalowych elementów. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) jest wyposażony w zintegrowany osadnik i ma zaokrąglone dno, które umożliwia szybkie i całkowite usuwanie zawartości. Dostęp podczas czyszczenia i konserwacji możliwy jest przez otwór rewizyjny. DRęczne usuwanie zawartości następuje przy otwartym zbiorniku urządzenia. Dla klasy obciążenia D należy w miejscu instalacji zamontować płytę odciążającą. Schematy zbrojenia elementu żelbetowego są częścią składową instrukcji zabudowy i obsługi i są dostępne w firmie KESSEL. Zbiornik urządzenia cechuje odporność na wodę gruntową do poziomu gruntu. Gwarancja na tworzywo PE wynosi 20 lat. Wersja Wskazówka dotycząca głębokości zabudowy: Głębokość zabudowy w gruncie niezamarzającym 1700 mm Wariant opróżniania: Basic System „Schredder-Mix“: nie Osadnik: nie Wielkość nominalna (NS): 2 SonicControl: nie Urządzenie napełniające wg DIN 1988: nie Typ opróżniania: ręczny z wężem ssącym Nośność (DIN 19901): E4 Cechy ogólne Materiał: PE Norma: EN 1825: 2004, DIN 4040-100 Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: gotowy do instalacji (części łączące do podłączenia w miejscu instalacji) Wymiary Ciężar netto: 236 kg Ciężar brutto: 261 kg Głębokość zabudowy: 1040 - 1740 mm Rodzaj regulacji wysokości: Nasada teleskopowa, możliwość pochylenia o 5 stopni Długość: 1700 mm Szerokość: 1090 mm Wysokość: 1515 mm Wymiar opakowania: dł.: 1300 mm Wymiar opakowania: szer.: 2200 mm Wymiar opakowania: wys.: 1665 mm Zbiornik/korpus Odstęp między dnem rury odpływowej a dnem zbiornika: 800 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 870 mm Wielkość nominalna odpływu (DA): 110 mm Wielkość nominalna odpływu (DN): 100 mm Wielkość nominalna dopływu (DA): 110 mm Wielkość nominalna dopływu (DN): 100 mm Przyłącze króćca dopływowego/odpływowego: Rury PE-HD wg DIN 19537, rury PVC-KG wg DIN 19534, PP lub AS Szerokość w świetle włazu (LW): 600 mm Cechy pokrywy Typ pokrywy: pokrywa Materiał pokrywy: Żeliwo szare Kolor pokrywy: czarny Blokada: Lock & Lift Klasa obciążenia: B 125 (EN 124) Szczelność: wodoszczelny i odporny na przenikanie zapachów Zawartość ścieków Zawartość separatora: 450 l Maks. grubość warstwy tłuszczu: 84 mm Całkowita pojemność: 650 l Zawartość osadnika: 200 l Tłuszcz odseparowany: 80 l Sterowanie Sterownik: nie
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Connect Pro module LTE dla sterownik z Connect Pro interfejs | 72300 | Opis |
 | Studzienka do pobierania próbek LW 1000, DN 100, klasa B | 9151010B | Opis |
 | Przedłużka | 915402 | Opis |
 | Studzienka do pobierania próbek Typ Monachium, DN 100, klasa B | 915761/120B-1000 | Opis |
 | Studzienka do pobierania próbek DN 100, z Staufix SWA, klasa B | 915761/120B-SWA | Opis |
 | Studzienka do pobierania próbek LW 400, DN 100/150, klasa B | 915880B | Opis |
 | Studzienka do pobierania próbek d: 450 mm, DN 100, klasa B | 915881B | Opis |
 | Studzienka do pobierania próbek DN 150, klasa B | 915882B | Opis |
 | Szafka sterownicza do montażu natynkowego | 917413 | Opis |
 | Szafa do zabudowy do montażu podtynkowego | 917414 | Opis |
 | Bezpośrednie odprowadzan. ścieków Przyłącze do opróżniania z prawej strony | 917419.00 | Opis |
| Bezpośrednie odprowadzan. ścieków Przyłącze do opróżniania z lewej strony | 917419.50 | Opis |
| Bezpośrednie odprowadzan. ścieków LW400,Przyłącze do opró. z prawej strony | 917420.00 | Opis | |
 | Zestaw połączeniowy do separat. tłuszczu zabudowany. w ziemi | 917421 | Opis |
 | Studzienka do opróżniania LW 400, separatory podziemne, A/B | 917422B | Opis |
 | Studzienka do opróżniania LW 400, separatory podziemne, D | 917422D | Opis |
 | Urządzenie do pomiaru grubości SonicControl, do separatorów tłuszczu | 917821 | Opis |
 | Przepust kablowy SonicControl Zes. do separ. tłuszczu do zabu. w ziemi | 917823 | Opis |
 | Zestaw do przedłużenia kabla 10m, dla SonicControl separat. tłuszczu | 917871 | Opis |
| Zestaw do przedłużenia kabla 20m, dla SonicControl separat. tłuszczu | 917872 | Opis |
| Zestaw do przedłużenia kabla 30m, dla SonicControl separat. tłuszczu | 917873 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Pierścień zaciskowy do nasad, d: 600 mm | 680276 | Opis |
 | Klucz do wyjmowania do pokryw | 680278 | Opis |
 | Uszczelka do pokrywy ryglowanej | 680323 | Opis |
 | Nasada d: 630 mm, wodoszczelna | 680324 | Opis |
 | Pokrywa LW 600 Lock & Lift, klasa B, separator | 681102 | Opis |
 | Uszczelka d: 630 mm, od 01/2015 | 860104 | Opis |
 | 917112 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Deklaracja właściwości użytkowych | |
| Deklaracja zgodności |
- Materiał (material):
PE
- Sposób zabudowy (einbausituation):
zabudowa w ziemi
- Wielkość nominalna (NS) (nenngroesse): 2
- Klasa obciążenia (belastungsklasse): B 125 (EN 124)
- Głębokość zabudowy (einbautiefe): 1.040 mm
