Separator tłuszczu EasyClean free
NS 20, Mix & Pump, prawo
KESSEL Separator tłuszczu EasyClean free, opróżniania Mix & Pump, szer. powierzchni ustawiennia 1680 mm, wielkości nominalne 20,00, kierunek przepływu Prawostronny, sterownik tak, ustawienie swobodne, typ opróżniania ręczny system opróżniania i czyszczenia, nie
- Możliwość zmiany kierunku przepływu dzięki samouszczelniającym króćcom wymiennym (NS 2 - NS 10)
- Czyste usuwanie zawartości zbiornika i czyszczenie bez przykrych zapachów
- Łatwe sterowanie
| Nr art. | 93020-01-MS-R |
|---|---|
| GTIN | 4026092105085 |
| Grupa Rabatowa | 60 |

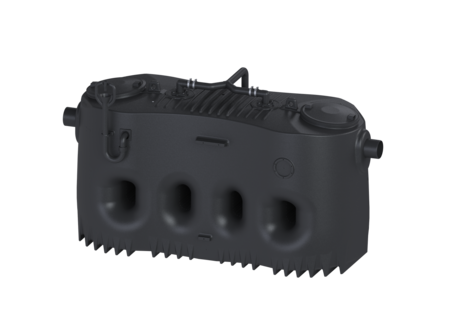

Separator tłuszczu EasyClean free NS 20, Mix & Pump, prawo
Separator do ścieków zawierających tłuszcze jest przystosowany do swobodnego ustawienia w pomieszczeniach nieprzemarzających, a jego zbiornik nie zawiera metalowych elementów. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) jest wyposażony w zintegrowany osadnik i ma specjalnie wyprofilowane dno, które umożliwia szybkie i całkowite usuwanie zawartości. Dwie szczelne zapachowo pokrywy z zamknięciami szybkomocującymi umożliwiają łatwy dostęp w celu wyczyszczenia lub konserwacji. Innowacyjny system „Schredder-Mix“ ze zintegrowanym rozdrabniaczem dokonuje homogenizacji i przetłoczenia zawartości zbiornika. Czyszczenie i usuwanie zawartości zbiornika bez obecności przykrych zapachów następuje przy tym poprzez znajdującą się na zewnątrz pompę z zaworem 2-drożnym i dźwignią przełączającą, którą można oddzielić od zbiornika urządzenia przy pomocy zasuwy odcinającej. Po usunięciu zawartości w zbiorniku pozostają maks. 3 litry objętości resztkowej osadów. Ręczne sterowanie następuje przy pomocy przyjaznego w użyciu urządzenia sterowniczego, które przy pomocy kontaktu bezpotencjałowego można włączyć w system zarządzania budynkiem (BMS). Gwarancja na tworzywo PE wynosi 20 lat. Wersja Zasuwa odcinająca: tak Kierunek przepływu: Prawostronny Wariant opróżniania: Mix & Pump System „Schredder-Mix“: tak Osadnik: tak Wielkość nominalna (NS): 20,00 SonicControl: nie Urządzenie do opróżniania: Pompa opróżniająca Urządzenie napełniające wg DIN 1988: tak Typ opróżniania: ręczny system opróżniania i czyszczenia Zasilanie wodą: 1 zawór wkręcany 1" Nośność (DIN 19901): F3 Cechy ogólne Materiał: PE Sposób zabudowy: ustawienie swobodne Stan w momencie dostawy: gotowy do instalacji (komponenty elektryczne, części łączące do podłączenia w miejscu instalacji) Zakres dostawy: Połączenie bagnetowe do wozu asenizacyjnego Wymiary Ciężar netto: 415 kg Ciężar brutto: 490 kg Powierzchnia ustawienia, dł.: 3530 mm Powierzchnia ustawienia, szer.: 1680 mm Powierzchnia potrzebna do ustawienia, wys.: 1950 mm Wymiar opakowania: dł.: 3530 mm Wymiar opakowania: szer.: 1680 mm Wymiar opakowania: wys.: 2085 mm Zbiornik/korpus Ciśnienie nominalne (PN): 10 Przewód tłoczny (DN): 65 Przewód tłoczny (DA): 75 mm Odstęp między dnem rury odpływowej a dnem zbiornika: 1130 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 1200 mm Wielkość nominalna odpływu (DA): 200 mm Wielkość nominalna odpływu (DN): 200 mm Wielkość nominalna dopływu (DA): 200 mm Wielkość nominalna dopływu (DN): 200 mm Przyłącze króćca dopływowego/odpływowego: Rury PE-HD wg DIN 19537, rury HT wg DIN 19560, PP lub AS Otwór serwisowy: 420 mm Cechy pokrywy Typ pokrywy: pokrywa Materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: fioletowy Blokada: Zamknięcie szybkomocujące Szczelność: odporny na przenikanie zapachów Zawartość ścieków Zawartość separatora: 1730 l Całkowita pojemność: 3730 l Zawartość osadnika: 2000 l Tłuszcz odseparowany: 800 l Przenośnik Pompa: SPF 300 KE 2.0 Liczba pomp: 1 Ciężar, pompa: 44 kg Typ przyłącza: Przyłącze bezpośrednie Prąd znamionowy: 6,2 A Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,87 Stopień ochrony pompy: IP 55 Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 60 m³/h Maks. wys. podnoszenia: 17 m Prędkość obrotowa: 2850 U/min Pobór mocy P1: 3,6 kW Pobór mocy P2: 3 kW Tryb roboczy: S2 - 30 min Wymagane zabezpieczenie (zabezpieczenie linii): Zabezpieczenie za pomocą urządzenia sterującego 400 V Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm² Typ wirnika: Wirnik promieniowy z rozdrabniaczem Długość przewodu sieciowego pompy: 5 m Sterowanie Sterownik: tak Włącznik ochrony silnika: tak Wymagane zabezpieczenie (RCD): 30 mA Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 400 V Typ przyłącza: Przyłącze bezpośrednie Kontakt bezpotencjałowy: tak Złącze GSM: nie Złącze USB: nie Funkcja dziennika zdarzeń: nie Wyświetlacz wielowierszowy: nie Podtrzymywanie bateryjne : nie System samodiagnozy (SDS): tak Wymagane zabezpieczenie (zabezpieczenie linii): Zabezpieczenie za pomocą urządzenia sterującego 400 V
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Urządzenie do pobierania próbek DN 200, poziomy | 915883 | Opis |
 | Urządzenie do pomiaru grubości SonicControl, do separatorów tłuszczu | 917821 | Opis |
 | Zestaw do przedłużenia kabla 10m, dla SonicControl separat. tłuszczu | 917871 | Opis |
| Zestaw do przedłużenia kabla 20m, dla SonicControl separat. tłuszczu | 917872 | Opis |
| Zestaw do przedłużenia kabla 30m, dla SonicControl separat. tłuszczu | 917873 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Uszczelka DN 150 | 680003 | Opis |
 | Obejma do węża d: 110 mm | 680126 | Opis |
 | Uszczelka DN 200 | 680128 | Opis |
 | Zawór Zawór 2-drożny, z dźwignią | 680274 | Opis |
 | Zawór Zawór 2-drożny | 680275 | Opis |
 | Zasuwa odcinająca DN 100, tworzywo sztuczne, pozioma | 680329 | Opis |
 | Sterownik Mix & Pump, 6,5, 7,5 i 10 A | 680341 | Opis |
 | Wąż przyłączeniowy DN 100, dł.: 100 mm | 680434 | Opis |
 | Wąż przyłączeniowy z obejmami do węża, DN 75, dł.: 100 mm | 680555 | Opis |
 | Motoreduktor do SPF 300 KE, IP 55 | 680916 | Opis |
 | Obudowa pompy do SPF 300 KE | 680917 | Opis |
 | Sterownik Connect 400 V, separator tłuszczu | 681095 | Opis |
 | Okienko wziernikowe do separatora tłuszczu EasyClean | 913109 | Opis |
 | Pokrywa d: 625 mm | 916901 | Opis |
 | Zamknięcie do pokrywy 625 mm | 917001 | Opis |
 | Uszczelka do pokrywy 625 mm | 917201 | Opis |
 | Wirnik promieniowy z płytą tnącą i wirnikiem, 3,0 kW | 917854 | Opis |
 | Płyta tnąca do pomp 3,0 kW | 917855 | Opis |
 | Pompa zamienna SPF 300 KE 2.0 Homogenizator, 3,0 kW | 917856 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Deklaracja właściwości użytkowych | |
| Deklaracja zgodności |
- Sterownik (schaltgeraet):
tak
- Materiał (material):
PE
- Materiał pokrywy (abdeckung_material):
Tworzywo sztuczne
- Urządzenie do opróżniania (entsorgungseinrichtung):
Pompa opróżniająca
- Sposób zabudowy (einbausituation):
ustawienie swobodne
- Znak CE (ce_kennzeichnung):
tak
- System „Schredder-Mix“ (schredder_mix_system):
tak
- Wielkość nominalna (NS) (nenngroesse): 20
- Osadnik (schauglas): tak
- Urządzenie napełniające wg DIN 1988 (fuelleinrichtung): tak
- Powierzchnia ustawienia, szer. (aufstellflaeche_breite): 1.680 mm
- Powierzchnia ustawienia, dł. (aufstellflaeche_laenge): 3.530 mm
