Separa. tłuszczu EasyClean ground

NS 10, Auto Mix, 975-1165 mm, D

93010/120D-DSP-TS
93010/120D-DSP-TS
Arkusz danych produktu w formacie PDF

KESSEL Separa. tłuszczu EasyClean ground, opróżniania Mix, wielkości nominalne 10, klasa obciążenia D 400, zabudowa w ziemi, głębokość zabudowy 975 - 1165 mm, typ opróżniania ręczny system czyszczenia, SPF 300 IP68, zamknięcie zaryglowany

  • Sterowane programem urządzenie do płukania
  • Możliwość indywidualizacji przy pomocy urządzenia sterowniczego
  • Tryb wymagający minimalnego nakładu konserwacji
Nr art. 93010/120D-DSP-TS
Grupa Rabatowa 60

Separa. tłuszczu EasyClean ground NS 10, Auto Mix, 975-1165 mm, D

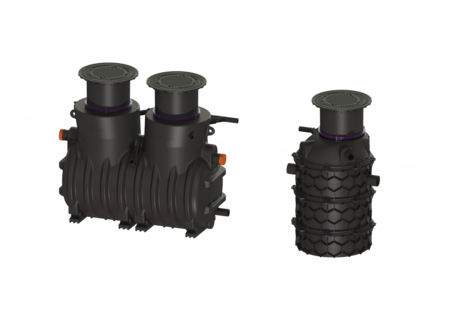

Separator do ścieków zawierających tłuszcze do zabudowy w ziemi składa się z separatora tłuszczu i studzienki technicznej. Dwuczęściowe urządzenie wykonane z trwałego tworzywa sztucznego (PE) jest wyposażone w zintegrowany osadnik oraz zintegrowane urządzenie do pobierania próbek. Dostęp podczas czyszczenia i konserwacji możliwy jest za pośrednictwem otworów rewizyjnych z nasadami z tworzywa sztucznego do bezstopniowej regulacji wysokości i poziomu. Innowacyjny system „Schredder-Mix“ ze zintegrowanym rozdrabniaczem dokonuje homogenizacji i przetłoczenia zawartości zbiornika. Czyszczenie następuje przy tym poprzez znajdującą się na zewnątrz zatapialną pompę, która zabudowana jest w osobnej studzience technicznej i którą można oddzielić od zbiornika urządzenia przy pomocy zasuwy odcinającej. W celu zneutralizowania nieprzyjemnych zapachów podczas ręcznego usuwania zawartości separatora przewidziany został króciec do bezpośredniego odprowadzania ścieków. Sterowanie w pełni automatycznym przebiegiem programu następuje przy pomocy przyjaznego w użyciu urządzenia sterującego z kilkuwierszowym wyświetlaczem, które przy pomocy kontaktu bezpotencjałowego można włączyć w system zarządzania budynkiem (BMS). Sterownik z kablem o długości 10 m jest fabrycznie zainstalowane w studzience technicznej. Przy pomocy zdalnego sterowania można uruchomić czyszczenie i opróżnianie z oddalonego miejsca. Dzięki zindywidualizowanemu programowi czyszczenia z funkcją szybkiego wyboru można dopasować czyszczenie do warunków panujących na miejscu. Przy pomocy w pełni zautomatyzowanego płukania instalacji wody pitnej można zagwarantować spełnienie wymogów rozporządzenia w sprawie jakości wody przeznaczonej do spożycia przez ludzi. Urządzenie do napełniania i zawory elektromagnetyczne muszą być zainstalowane w suchym pomieszczeniu w miejscu instalacji. Połączenia między separatorem tłuszczu a studzienką techniczną oraz rury puste i połączenia należy wykonać w miejscu instalacji. (patrz zestaw połączeniowy i przyłączeniowy 917421). Dla klasy obciążenia D należy w miejscu instalacji zamontować płytę odciążającą. Schematy zbrojenia są dostępne w firmie KESSEL. Gwarancja na tworzywo PE wynosi 20 lat. Wersja Wskazówka dotycząca głębokości zabudowy: Zabudowa w ziemi na głębokości nieprzemarzającej 1200 mm Zasuwa odcinająca: tak Wariant opróżniania: Mix System „Schredder-Mix“: tak Osadnik: nie Wielkość nominalna (NS): 10 SonicControl: nie Urządzenie do opróżniania: Przyłącze Urządzenie napełniające wg DIN 1988: nie Typ opróżniania: ręczny system czyszczenia Zasilanie wodą: 1 zawór wkręcany 1" Urządzenie do pobierania próbek: Typ NBG Nośność (DIN 19901): E4 Cechy ogólne Materiał: PE Norma: EN 1825: 2004 Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: gotowy do instalacji (komponenty elektryczne, części łączące do podłączenia w miejscu instalacji) Zakres dostawy: Połączenie bagnetowe do wozu asenizacyjnego Wymiary Ciężar netto: 800 kg Ciężar brutto: 820 kg Odporność na wodę gruntową od dolnej krawędzi dna: 1320 mm Maks. długość: 4490 mm Głębokość zabudowy: 975 - 1165 mm Rodzaj regulacji wysokości: Nasada teleskopowa, możliwość pochylenia o 5 stopni Wymiary transportowe, długość: 3065 mm Wymiary transportowe, szerokość: 1235 mm Zbiornik/korpus Odstęp między dnem rury odpływowej a dnem zbiornika: 1030 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 1100 mm Wielkość nominalna odpływu (DA): 160 mm Wielkość nominalna odpływu (DN): 150 mm Wielkość nominalna dopływu (DA): 160 mm Wielkość nominalna dopływu (DN): 150 mm Przyłącze króćca dopływowego/odpływowego: Rury PE-HD wg DIN 19537, rury PVC-KG wg DIN 19534, PP lub AS Szerokość w świetle włazu (LW): 600 mm Cechy pokrywy Typ pokrywy: pokrywa Materiał pokrywy: Żeliwo szare Kolor pokrywy: czarny Pokrywy, Szerokość: 659 mm Pokrywy, Wysokość: 122 mm Pokrywy, Długość: 659 mm Blokada: zaryglowany Klasa obciążenia: D 400 (EN 124) Szczelność: wodoszczelny i odporny na przenikanie zapachów Zawartość ścieków Zawartość separatora: 1600 l Całkowita pojemność: 2600 l Zawartość osadnika: 1000 l Tłuszcz odseparowany: 400 l Przenośnik Pompa: SPF 300 IP68 Liczba pomp: 1 Ciężar, pompa: 44 kg Typ przyłącza: Przyłącze bezpośrednie Prąd znamionowy: 6,2 A Długość przewodu sieciowego pompy: 5 m Klasa ochrony: I Klasa izolacji: F Stopień ochrony pompy: IP 68 Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 60 m³/h Maks. wys. podnoszenia: 17 m Prędkość obrotowa: 2850 U/min Pobór mocy P1: 3,6 kW Pobór mocy P2: 3 kW Tryb roboczy: S2 - 30 min Wymagane zabezpieczenie (zabezpieczenie linii): Zabezpieczenie za pomocą urządzenia sterującego 400 V Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm² Typ wirnika: Wirnik promieniowy z rozdrabniaczem Sterowanie Sterownik: tak Wymagane zabezpieczenie (RCD): 30 mA Częstotliwość sieciowa: 50 Hz Napięcie robocze: 400 V Typ przyłącza: Przyłącze bezpośrednie Prąd znamionowy: 6,2 A
  Tytuł Nr art.
  Tytuł Nr art.
  Tytuł Nr art.
72300 Connect Pro module LTE dla sterownik z Connect Pro interfejs 72300 Opis
917419.00 Bezpośrednie odprowadzan. ścieków Przyłącze do opróżniania z prawej strony 917419.00 Opis
917419.50 Bezpośrednie odprowadzan. ścieków Przyłącze do opróżniania z lewej strony 917419.50 Opis
917422B Studzienka do opróżniania LW 400, separatory podziemne, A/B 917422B Opis
917422D Studzienka do opróżniania LW 400, separatory podziemne, D 917422D Opis
917821 Urządzenie do pomiaru grubości SonicControl, do separatorów tłuszczu 917821 Opis
917823 Przepust kablowy SonicControl Zes. do separ. tłuszczu do zabu. w ziemi 917823 Opis
917871 Zestaw do przedłużenia kabla 10m, dla SonicControl separat. tłuszczu 917871 Opis
917872 Zestaw do przedłużenia kabla 20m, dla SonicControl separat. tłuszczu 917872 Opis
917873 Zestaw do przedłużenia kabla 30m, dla SonicControl separat. tłuszczu 917873 Opis
  Tytuł Nr art.
  • Sterownik (schaltgeraet): tak
  • Materiał (material): PE
  • Urządzenie do opróżniania (entsorgungseinrichtung): Przyłącze
  • Sposób zabudowy (einbausituation): zabudowa w ziemi
  • Znak CE (ce_kennzeichnung): tak
  • System „Schredder-Mix“ (schredder_mix_system): tak
  • Wielkość nominalna (NS) (nenngroesse): 10
  • Klasa obciążenia (belastungsklasse): D 400 (EN 124)
  • Głębokość zabudowy (einbautiefe): 975  mm
  • Całkowita pojemność (gesamtvolumen): 2.600  l
