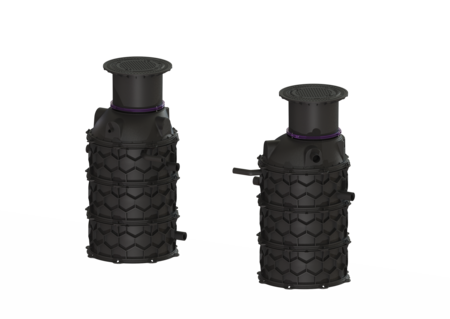

Separa. tłuszczu EasyClean ground
NS 1, Auto Mix & Pump, 1260-1700 mm, A/B
KESSEL Separa. tłuszczu EasyClean ground, opróżniania Auto Mix & Pump, wielkości nominalne, klasa obciążenia B 125, głębokość zabudowy 1260 - 1700 mm, typ opróżniania automatyczny system opróżniania i czyszczenia, SPF 300 IP68
- Sterowane programem urządzenie do opróżniania i płukania
- Możliwość indywidualizacji przy pomocy urządzenia sterowniczego
- Czyste usuwanie zawartości zbiornika i czyszczenie bez przykrych zapachów

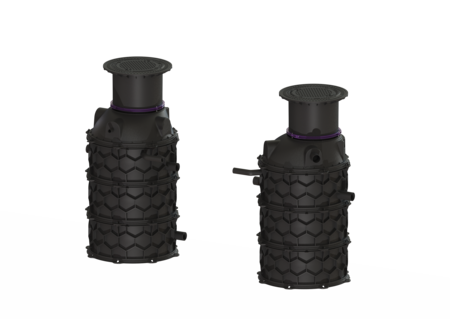

| Nr art. | 93001/170B-PVS-TS |
|---|---|
| Grupa Rabatowa | 60 |
Separa. tłuszczu EasyClean ground NS 1, Auto Mix & Pump, 1260-1700 mm, A/B
Separator do ścieków zawierających tłuszcze do zabudowy w ziemi składa się z separatora tłuszczu i studzienki technicznej. Dwuczęściowe urządzenie wykonane z trwałego tworzywa sztucznego (PE) jest wyposażone w zintegrowany osadnik oraz zintegrowane urządzenie do pobierania próbek. Dostęp podczas czyszczenia i konserwacji możliwy jest za pośrednictwem otworów rewizyjnych z nasadami z tworzywa sztucznego do bezstopniowej regulacji wysokości i poziomu. Innowacyjny system „Schredder-Mix“ ze zintegrowanym rozdrabniaczem dokonuje homogenizacji i przetłoczenia zawartości zbiornika. Czyszczenie i usuwanie zawartości zbiornika bez obecności przykrych zapachów następuje poprzez znajdującą się na zewnątrz zatapialną pompę, która zabudowana jest w osobnej studzience technicznej i którą można oddzielić od zbiornika urządzenia przy pomocy zasuwy odcinającej. Sterowanie w pełni automatycznym przebiegiem programu następuje przy pomocy przyjaznego w użyciu urządzenia sterującego z kilkuwierszowym wyświetlaczem, które przy pomocy kontaktu bezpotencjałowego można włączyć w system zarządzania budynkiem (BMS). Sterownik z kablem o długości 10 m jest fabrycznie zainstalowane w studzience technicznej. Przy pomocy zdalnego sterowania można uruchomić czyszczenie i opróżnianie z oddalonego miejsca. Dzięki zindywidualizowanemu programowi czyszczenia z funkcją szybkiego wyboru można dopasować czyszczenie do warunków panujących na miejscu. Przy pomocy w pełni zautomatyzowanego płukania instalacji wody pitnej można zagwarantować spełnienie wymogów rozporządzenia w sprawie jakości wody przeznaczonej do spożycia przez ludzi. Urządzenie do napełniania i zawory elektromagnetyczne muszą być zainstalowane w suchym pomieszczeniu w miejscu instalacji. Połączenia między separatorem tłuszczu a studzienką techniczną oraz rury puste i połączenia należy wykonać w miejscu instalacji. (patrz zestaw połączeniowy i przyłączeniowy 917421). Dla klasy obciążenia D należy w miejscu instalacji zamontować płytę odciążającą. Schematy zbrojenia są dostępne w firmie KESSEL. Gwarancja na tworzywo PE wynosi 20 lat. Wersja Wskazówka dotycząca głębokości zabudowy: Głębokość zabudowy w gruncie niezamarzającym 1700 mm Zasuwa odcinająca: tak Wariant opróżniania: Auto Mix & Pump System „Schredder-Mix“: tak Osadnik: nie Wielkość nominalna (NS): 1 SonicControl: nie Urządzenie do opróżniania: Pompa opróżniająca Urządzenie napełniające wg DIN 1988: tak Typ opróżniania: automatyczny system opróżniania i czyszczenia Zasilanie wodą: 2 zawory elektromagnetyczne 1" Urządzenie do pobierania próbek: Typ NBG Nośność (DIN 19901): E2 Cechy ogólne Norma: EN 1825: 2004 Wymiary Ciężar netto: 490 kg Ciężar brutto: 510 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Średnica: 648 mm Maks. długość: 2790 mm Głębokość zabudowy: 1260 - 1700 mm Wymiary transportowe, długość: 1425 mm Wymiary transportowe, szerokość: 1235 mm Zbiornik/korpus Odstęp między dnem rury odpływowej a dnem zbiornika: 595 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 705 mm Wielkość nominalna odpływu (DA): 110 mm Wielkość nominalna odpływu (DN): 100 mm Wielkość nominalna dopływu (DA): 110 mm Wielkość nominalna dopływu (DN): 100 mm Przyłącze króćca dopływowego/odpływowego: Rury PE-HD wg DIN 19537, rury PVC-KG wg DIN 19534, PP lub AS Szerokość w świetle zbiornika urządzenia (LW): 1000 mm Szerokość w świetle włazu (LW): 600 mm Cechy pokrywy Typ pokrywy: pokrywa Materiał pokrywy: Żeliwo szare Kolor pokrywy: czarny Blokada: niezaryglowany Klasa obciążenia: B 125 (EN 124) Szczelność: wodoszczelny i odporny na przenikanie zapachów Zawartość ścieków Zawartość separatora: 230 l Całkowita pojemność: 370 l Zawartość osadnika: 140 l Tłuszcz odseparowany: 70 l Przenośnik Pompa: SPF 300 IP68 Liczba pomp: 1 Ciężar, pompa: 44 kg Typ przyłącza: Przyłącze bezpośrednie Prąd znamionowy: 6,2 A Długość przewodu sieciowego pompy: 5 m Klasa ochrony: I Klasa izolacji: F Stopień ochrony pompy: IP 68 Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 60 m³/h Maks. wys. podnoszenia: 17 m Prędkość obrotowa: 2850 U/min Pobór mocy P1: 3,6 kW Pobór mocy P2: 3 kW Tryb roboczy: S2 - 30 min Wymagane zabezpieczenie (zabezpieczenie linii): Zabezpieczenie za pomocą urządzenia sterującego 400 V Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm² Typ wirnika: Wirnik promieniowy z rozdrabniaczem Sterowanie Sterownik: tak Włącznik ochrony silnika: tak Wymagane zabezpieczenie (RCD): 30 mA Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 400 V Typ przyłącza: Przyłącze bezpośrednie Kontakt bezpotencjałowy: tak Złącze GSM: nie Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : nie System samodiagnozy (SDS): tak Prąd znamionowy: 6,2 A
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Dane CAD | |
|---|---|
| Test Reports and Certificates |
- Wariant opróżniania (entsorgungsvariante):
Auto Mix & Pump
- Sterownik (schaltgeraet):
tak
- Urządzenie do opróżniania (entsorgungseinrichtung):
Pompa opróżniająca
- System „Schredder-Mix“ (schredder_mix_system):
tak
- Wielkość nominalna (NS) (nenngroesse): 1
- Klasa obciążenia (belastungsklasse): B 125 (EN 124)
- Głębokość zabudowy (einbautiefe): 1.260 mm
