Zestaw do zabud. pomp Retrofit S

Duo, GTF 500-S1, 230V

8744050
8744050
Arkusz danych produktu w formacie PDF

KESSEL Zestaw do zabud. pomp Retrofit S Duo, ścieków Ścieki bez fekaliów, zabudowa w zbiorniku w miejscu instalacji, z 2 GTF 500 pomp zatapialnych, czujnik alarmu z Przełącznik pływakowy, Zawór zwrotny zintegrowany

    • szybka instalacja dzięki przygotowanym komponentom
    • Elastyczna zabudowa na niewielkiej przestrzeni
    • Nadaje się do wszystkich powszechnie stosowanych przewodów ciśnieniowych
    Nr art. 8744050
    GTIN 4026092109496
    Grupa Rabatowa 60

      Zestaw do zabud. pomp Retrofit S Duo, GTF 500-S1, 230V

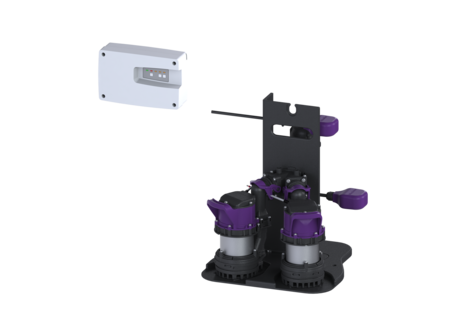

      Zestaw pompowy do zabudowy w istniejącym zbiorniku do ścieków bez fekaliów jest wyposażona w dwie pompy zanurzeniowe z możliwością pracy ciągłej oraz dwa zawory zwrotne. Kompaktowy wspornik z tworzywa sztucznego (PU) służy do zmiennego mocowania komponentów w różnych scenariuszach zastosowania oraz do mocowania zestawu pompowego również w wąskich miejscach zastosowania. Za pomocą dostarczonej szybkozłączki 90° można podłączać wszystkie powszechnie stosowane rodzaje rur ciśnieniowych. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. Komponenty są wstępnie zmontowane do montażu końcowego w miejscu instalacji. Sterowanie następuje przy pomocy pływaka poziomowego za pośrednictwem przyjaznego w użyciu urządzenia sterowniczego 230V Connect Duo, które przy pomocy kontaktu bezpotencjałowego można włączyć w system zarządzania budynkiem. Wersja Typ urządzenia: urządzenie dwupompowe Ustawienie: Ustawienie mokre Sterowanie pompą: Sterownik Zawór zwrotny: zintegrowany Cechy ogólne Norma: EN 12050-2 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w zbiorniku w miejscu instalacji Stan w momencie dostawy: Zestaw modułowy do montażu w miejscu instalacji Typ urządzenia: Duo ATEX: nie Wymiary Ciężar netto: 17,5 kg Ciężar brutto: 21,29 kg Długość: 403 mm Szerokość: 380 mm Wysokość: 448 mm Wymiar opakowania: dł.: 586 mm Wymiar opakowania: szer.: 386 mm Wymiar opakowania: wys.: 400 mm Zbiornik/korpus Przewód tłoczny (DN): 40 Przewód tłoczny (DA): 50 mm Przenośnik Pompa: GTF 500 Liczba pomp: 2 Ciężar, pompa: 6 kg Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa Prąd znamionowy: 2,5 A Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,91 Stopień ochrony pompy: IP 68 (3 m) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Odporność na gorącą wodę, krótkotrwale (2 min.): 80 °C Maks. wys. podnoszenia: 8 m Prędkość obrotowa: 2800 U/min Pobór mocy P1: 0,6 kW Pobór mocy P2: 0,36 kW Tryb roboczy: S1 Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Wolny przelot Wolny przelot: 10 mm Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A Długość przewodu sieciowego pompy: 10 m Sterowanie Sterownik: Connect Duo Funkcja sterownik: Z komunikatem alarmowym Włącznik ochrony silnika: tak Czujnik alarmowy: Przełącznik pływakowy Czujnik/Sonda poziomu: Przełącznik pływakowy Typ pomiaru poziomu: mechaniczny Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 230 V Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa Długość przewodu sieciowego sterownik: 1,4 m Kontakt bezpotencjałowy: opcjonalny Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Wariant urządzenia ostrzegawczego: sygnał akustyczny i optyczny Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
        Tytuł Nr art.
        Tytuł Nr art.
        Tytuł Nr art.
        Tytuł Nr art.
      680018 Jednoręczne zamknięcie do zaworu zwrotnego 680018 Opis
      680576 Nakrętka kołpakowa R1,5" do przyłącze pompy 680576 Opis
      680578 Pływak ON/OFF 10m z zabezp. przed zginaniem i nakrętką 680578 Opis
      680579 Pływak ALARM 10m z zabezp. przed zginaniem i nakrętką 680579 Opis
      680580 Króciec tłoczny 90° z szybkozłączką DN40 680580 Opis
      680587 Pompa zamienna GTF 500-S1 Tronic, kabel 10 m, 230V 680587 Opis
      		Retrofit S Zestaw śrub zawiera podkładki i nakrętki 681048 Opis
      Instrukcje
      Dane CAD
      Deklaracja właściwości użytkowych
      Deklaracja zgodności
      • Typ ścieków (abwasserart_de): Ścieki bez fekaliów
      • Czujnik alarmowy (alarmgeber): Przełącznik pływakowy
      • Pompa (pumpe): GTF 500
      • Typ wirnika (laufrad_typ): Wolny przelot
      • Sterownik (schaltgeraet): Connect Duo
