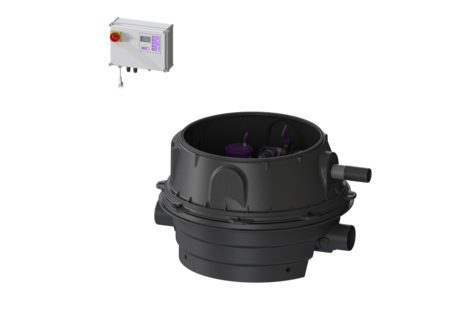

Przepompownia przeciw. Ecolift XL

Duo, 1 klapa silnik, SPF 1400-S1, stożek

8741064
8741064
Arkusz danych produktu w formacie PDF

KESSEL Przepompownia przeciw. Ecolift XL, ścieków Ścieki bez fekaliów, zabudowa w ziemi, z 2 SPF 1400 pomp zatapialnych, typ pracy S1, czujnik alarmu z Sonda optyczna, sterownik Comfort Plus

  • Usuwanie ścieków bez przerywania pracy nawet podczas awarii zasilania, o ile nie występuje cofka
  • rzadka praca pompy
  • minimalny hałas
Nr art. 8741064
GTIN 4026092070734
Grupa Rabatowa 60

Przepompownia przeciw. Ecolift XL Duo, 1 klapa silnik, SPF 1400-S1, stożek
Przepompownia przeciwalewowa do ścieków bez fekaliów jest wyposażona w dwie pompy zatapialne, mechaniczny system zamykania, system zamykania za pomocą silnika oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. W normalnym stanie woda odprowadzana jest przez naturalny spadek do kanału. Przepływ zwrotny zostaje rozpoznany przez sondę optyczną, system zamykania za pomocą silnika zostaje automatycznie zamknięty i swobodny przepływ do kanału nie jest już możliwy. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez przewód tłoczny, który transportuje ścieki do kanału. Przewód tłoczny należy wykonać w formie spawanej rury PE, która w przypadku pompy SPF 4500, będzie dodatkowo doprowadzona do studzienki wyrównującej ciśnienie. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne nasady lub warianty studzienki technicznej dostępnych jako osprzęt. Wersja Wskazówka dotycząca głębokości zabudowy: Wariant z najniższą zabudową Typ urządzenia: urządzenie dwupompowe Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Uszczelka przelotowa do przewodu wentylacyjnego (DN): 70 Sterowanie pompą: Sterownik Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy Klapy zwrotne napędzane silnikiem: 1 Mechaniczne klapy zwrotne: 1 Cechy ogólne Kolor: czarny Norma: ÖNORM B 2501 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Ochrona przeciwzalewowa: Typ 3 Aprobata: Z-53.2-493 ATEX: nie Wymiary Ciężar netto: 164 kg Ciężar brutto: 188 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Spadek: 15 mm Długość: 1379 mm Szerokość: 1200 mm Wysokość: 785 mm Wymiar opakowania: dł.: 2000 mm Wymiar opakowania: szer.: 1300 mm Wymiar opakowania: wys.: 950 mm Zbiornik/korpus Ciśnienie nominalne (PN): 10 Przewód tłoczny (DN): 80 Przewód tłoczny (DA): 90 mm Koryto: Kineta przelotowa Przyłącze odpowietrzające (DN): 70 Odstęp między dnem rury odpływowej a dnem zbiornika: 120 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 135 mm Odstęp dna rury dopływu od górnej krawędzi zbiornika: 645 mm Liczba odpływów: 1 Wielkość nominalna odpływu (DN): 150 mm Wielkość nominalna dopływu (DN): 150 mm Liczba dopływów: 1 Szerokość w świetle zbiornika urządzenia (LW): 1000 mm Szerokość w świetle włazu (LW): 800 mm Pojemność użytkowa: 20 l Pojemność zbiornika: 65 l Przenośnik Pompa: SPF 1400 Liczba pomp: 2 Ciężar, pompa: 28 kg Typ przyłącza: Wtyczka kodowana Prąd znamionowy: 7,3 A Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,99 Stopień ochrony pompy: IP 68 (3 m / 48 h) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 28 m³/h Maks. wys. podnoszenia: 7,5 m Prędkość obrotowa: 1420 U/min Pobór mocy P1: 1,6 kW Pobór mocy P2: 1,1 kW Tryb roboczy: S1 Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm² Typ wirnika: Wolny przelot Wolny przelot: 40 mm Długość przewodu sieciowego pompy: 10 m Sterowanie Sterownik: Comfort Plus Pobór mocy w stanie czuwania: 5 W Czujnik alarmowy: Sonda optyczna Czujnik/Sonda poziomu: Rura zanurzeniowa Typ pomiaru poziomu: pneumatyczny Stopień ochrony sterowniku: IP 54 Napięcie robocze: 230 V Typ przyłącza: Wtyczka kodowana Długość przewodu sieciowego sterownik: 1,6 m Kontakt bezpotencjałowy: tak Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
  Tytuł Nr art.
8740175 Nasada z pokrywą LW 800, klasa K 3, do wklejenia płytek 8740175 Opis
8740176 Nasada z pokrywą LW 800, klasa K 3 z kołnierzem wodoszcz. 8740176 Opis
8740177 Nasada z pokrywą LW 800, klasa A/L15 8740177 Opis
8740178 Nasada z pokrywą LW 800, A/L15 z kołnierzem wodoszczelnym 8740178 Opis
8740179 Nasada z pokrywą LW 800, klasa B 8740179 Opis
8740180 Nasada Pokrywa kwadratowa, LW 800, klasa D 8740180 Opis
8740181 Nasada z pokrywą LW 800, klasa K 3 8740181 Opis
  Tytuł Nr art.
  Tytuł Nr art.
20162 Zewnętrzny sygnalizator akustyc. Kabel o długości 20 m, 2x0,75 qmm 20162 Opis
28048 Zestaw kompresorowy do napowietrzania 28048 Opis
28792 GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V 28792 Opis
80889 Akcesoria do kabli Przedłużenie sondy 80889 Opis
80890 Akcesoria do kabli Przedłużka do silnika 80890 Opis
80891 Akcesoria do kabli Przedłużka do pompy 80891 Opis
97713 Zestaw do zabudowy Termostat, Higrostat 97713 Opis
97714 Szafka sterownicza zewnętrzna S:590 mm, do zabudowy urz. sterujących 97714 Opis
97715 Lampa ostrzegawcza do szafka sterownicza zewnętrzna 97715 Opis
97716 Szafka sterownicza zewnętrzna S:460 mm, do zabudowy urz. sterujących 97716 Opis
Szafka sterownicza zewnętrzna S:785 mm, do zabudowy urz. sterujących 97723 Opis
97724 Szafka sterownicza zewnętrzna S: 1115 mm, do zabudowy urz. sterujących 97724 Opis
  Tytuł Nr art.
28706 Ochorna przeciwbryzgowa dla sondy 28706 Opis
28790 Sterownik Comfort Plus Mono/Duo, 230 V, 6,3-10 A 28790 Opis
680034 Bateria Blok 9 V 680034 Opis
680052 Uszczelka do SPF 1400 - SPF 4500 680052 Opis
680071 Wąż ciśnieniowy sprzedawany na metry, 6x4 mm 100 680071 Opis
680101 Mocowanie klapy klapy obsługi.przy użyciu silnika, mech. 680101 Opis
680219 Napęd pompy SPF 1400 230 V, S1, kabel 10 m, z kondensatorem 680219 Opis
680380 Jednoręczne zamknięcie DN 63 680380 Opis
680381 Zawór zwrotny lewy, z klapą zwrotną 680381 Opis
680382 Zawór zwrotny prawy, z klapą zwrotną 680382 Opis
680386 Pałąk do zasuwy odcinającej DN 63 680386 Opis
680391 Pokrywa zamykająca Ecolift XL Strona odpływu 680391 Opis
680398 Kołnierz pompy Ecolift XL, z uszczelką 680398 Opis
680399 Płyta pompy Ecolift XL 680399 Opis
680400 Wąż ciśnieniowy DN 63, dł.: 367 mm 680400 Opis
680401 Przewód tłoczny zasuwą odcinającą Wersja lewa strona, ukośna 680401 Opis
680402 Przewód tłoczny z zasuwą odci. Wersja prawa, ukośna 680402 Opis
680403 Żebro usztywniające do zasuwy odcinającej, wersja ukośna 680403 Opis
680418 Zestaw uszczelniający Ecolift XL 680418 Opis
680452 Silnik napędowy do podłączenia, kabel 10 m 680452 Opis
680455 Zestaw części zamien. sondy opty. Kabel 10 m 680455 Opis
80038 Klapa zwrotna silnikowy, z zatrzask klapy 80038 Opis
80039 Część wsuwana do klapy napęd. siłown. z zatrzask klapy 80039 Opis
80041 Część wsuwana z klapy napęd. mechani., zatrzask klapy 80041 Opis
  • Typ ścieków (abwasserart_de): Ścieki bez fekaliów
  • Sterownik (schaltgeraet): Comfort Plus
  • TÜV znak testowy (pruefzeichen): ID 1111241794
  • Sposób zabudowy (einbausituation): zabudowa w ziemi
  • (nennweite):
  • Pompa (pumpe): SPF 1400
  • Napięcie robocze (betriebsspannung): 230  V
