Przepompownia przeciw. Ecolift XL
Mono, 1 klapa silnik, SPF 1500-S3,stożek

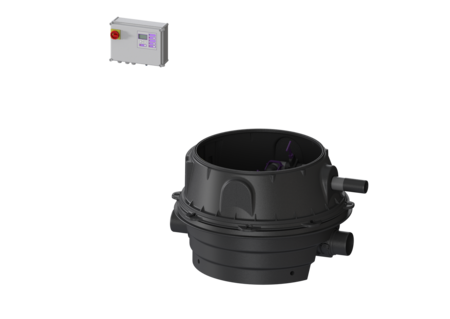

KESSEL Przepompownia przeciw. Ecolift XL, ścieków Ścieki bez fekaliów, zabudowa w ziemi, Pojedyncza jednostka, z pompą zatapialną SPF 1500, typ pracy S3 - 50%, czujnik alarmu z Sonda optyczna, sterownik Comfort Plus
- Usuwanie ścieków bez przerywania pracy nawet podczas awarii zasilania, o ile nie występuje cofka
- rzadka praca pompy
- minimalny hałas
| Nr art. | 8741045 |
|---|---|
| GTIN | 4026092070543 |
| Grupa Rabatowa | 60 |
Przepompownia przeciw. Ecolift XL Mono, 1 klapa silnik, SPF 1500-S3,stożek
Przepompownia przeciwalewowa do ścieków bez fekaliów jest wyposażona w pompę zatapialną, mechaniczny system zamykania, system zamykania za pomocą silnika oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. W normalnym stanie woda odprowadzana jest przez naturalny spadek do kanału. Przepływ zwrotny zostaje rozpoznany przez sondę optyczną, system zamykania za pomocą silnika zostaje automatycznie zamknięty i swobodny przepływ do kanału nie jest już możliwy. Odprowadzanie w trakcie fazy przepływu zwrotnego odbywa się przez przewód tłoczny, który transportuje ścieki do kanału. Przewód tłoczny należy wykonać w formie spawanej rury PE, która w przypadku pompy SPF 4500, będzie dodatkowo doprowadzona do studzienki wyrównującej ciśnienie. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne nasady lub warianty studzienki technicznej dostępnych jako osprzęt. Wersja Wskazówka dotycząca głębokości zabudowy: Wariant z najniższą zabudową Typ urządzenia: Pojedyncza jednostka Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Uszczelka przelotowa do przewodu wentylacyjnego (DN): 70 Sterowanie pompą: sterownik Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy Klapy zwrotne napędzane silnikiem: 1 Mechaniczne klapy zwrotne: 1 Cechy ogólne Kolor: czarny Norma: ÖNORM B 2501 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Ochrona przeciwzalewowa: Typ 3 Aprobata: Z-53.2-493 Wymiary Ciężar netto: 114,3 kg Ciężar brutto: 133,7 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Spadek: 15 mm Długość: 1379 mm Szerokość: 1200 mm Wysokość: 785 mm Wymiar opakowania: dł.: 2000 mm Wymiar opakowania: szer.: 1300 mm Wymiar opakowania: wys.: 950 mm Zbiornik/korpus Ciśnienie nominalne (PN): 10 Przewód tłoczny (DN): 80 Przewód tłoczny (DA): 90 mm Koryto: Kineta przelotowa Przyłącze odpowietrzające (DN): 70 Odstęp między dnem rury odpływowej a dnem zbiornika: 120 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 135 mm Odstęp dna rury dopływu od górnej krawędzi zbiornika: 645 mm Liczba odpływów: 1 Wielkość nominalna odpływu (DN): 150 mm Wielkość nominalna dopływu (DN): 150 mm Liczba dopływów: 1 Szerokość w świetle zbiornika urządzenia (LW): 1000 mm Szerokość w świetle włazu (LW): 800 mm Pojemność użytkowa: 20 l Pojemność zbiornika: 65 l Przenośnik Pompa: SPF 1500 Liczba pomp: 1 Ciężar, pompa: 24 kg Typ przyłącza: Przyłącze bezpośrednie Prąd znamionowy: 2,7 A Długość przewodu sieciowego pompy: 10 m Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,77 Stopień ochrony pompy: IP 68 (3 m / 48 h) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 28 m³/h Maks. wys. podnoszenia: 7,5 m Prędkość obrotowa: 1415 U/min Pobór mocy P1: 1,4 kW Pobór mocy P2: 1,1 kW Tryb roboczy: S3 - 50% Wymagane zabezpieczenie (zabezpieczenie linii): 3 x C 16 A Typ przewodu przyłączeniowego pompy: H07RN-F 7G 1,5 mm² Typ wirnika: Wolny przelot Wolny przelot: 40 mm Sterowanie Sterownik: Comfort Plus Włącznik ochrony silnika: tak Pobór mocy w stanie czuwania: 5 W Czujnik alarmowy: Sonda optyczna Instrument do rozpoznania poziomu: Rura zanurzeniowa Typ pomiaru poziomu: pneumatyczny Stopień ochrony sterowniku: IP 54 Napięcie robocze: 400 V Typ przyłącza: Przyłącze bezpośrednie Kontakt bezpotencjałowy: tak Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Prąd znamionowy: 2,7 A
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Nasada z pokrywą LW 800, klasa K 3, do wklejenia płytek | 8740175 | Opis |
 | Nasada z pokrywą LW 800, klasa K 3 z kołnierzem wodoszcz. | 8740176 | Opis |
 | Nasada z pokrywą LW 800, klasa A/L15 | 8740177 | Opis |
 | Nasada z pokrywą LW 800, A/L15 z kołnierzem wodoszczelnym | 8740178 | Opis |
 | Nasada z pokrywą LW 800, klasa B | 8740179 | Opis |
 | Nasada Pokrywa kwadratowa, LW 800, klasa D | 8740180 | Opis |
 | Nasada z pokrywą LW 800, klasa K 3 | 8740181 | Opis |
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Zewnętrzny sygnalizator akustyc. Kabel o długości 20 m, 2x0,75 qmm | 20162 | Opis |
 | Zestaw kompresorowy do napowietrzania | 28048 | Opis |
 | GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V | 28792 | Opis |
 | Akcesoria do kabli | 80889 | Opis |
 | Akcesoria do kabli | 80890 | Opis |
 | Akcesoria do kabli | 80891 | Opis |
| Zestaw do zabudowy Termostat, Higrostat | 97713 | Opis | |
| Szafka sterownicza zewnętrzna S:590 mm, do zabudowy urz. sterujących | 97714 | Opis | |
| Lampa ostrzegawcza do szafka sterownicza zewnętrzna | 97715 | Opis | |
| Szafka sterownicza zewnętrzna S:460 mm, do zabudowy urz. sterujących | 97716 | Opis | |
| Szafka sterownicza zewnętrzna S:785 mm, do zabudowy urz. sterujących | 97723 | Opis | |
| Szafka sterownicza zewnętrzna S:1115 mm, do zabudowy urz. sterujących | 97724 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Ochorna przeciwbryzgowa dla sondy | 28706 | Opis |
 | Sterownik Comfort Plus 400V (2x)2,5-4A | 28786 | Opis |
 | Bateria Blok 9 V | 680034 | Opis |
 | Uszczelka do SPF 1400 - SPF 4500 | 680052 | Opis |
 | Wąż ciśnieniowy sprzedawany na metry, 6x4 mm 100 | 680071 | Opis |
 | Napęd pompy SPF 1500 400 V, S3, kabel 10 m | 680098 | Opis |
 | Mocowanie klapy klapy obsługi.przy użyciu silnika, mech. | 680101 | Opis |
 | Jednoręczne zamknięcie DN 63 | 680380 | Opis |
 | Zawór zwrotny lewy, z klapą zwrotną | 680381 | Opis |
 | Zawór zwrotny prawy, z klapą zwrotną | 680382 | Opis |
 | Pałąk do zasuwy odcinającej DN 63 | 680386 | Opis |
 | Pokrywa zamykająca Ecolift XL Strona odpływu | 680391 | Opis |
 | Kołnierz pompy Ecolift XL, z uszczelką | 680398 | Opis |
 | Płyta pompy Ecolift XL | 680399 | Opis |
 | Wąż ciśnieniowy DN 63, dł.: 367 mm | 680400 | Opis |
 | Przewód tłoczny zasuwą odcinającą Wersja lewa strona, ukośna | 680401 | Opis |
 | Przewód tłoczny z zasuwą odci. Wersja prawa, ukośna | 680402 | Opis |
 | Żebro usztywniające do zasuwy odcinającej, wersja ukośna | 680403 | Opis |
 | Zestaw uszczelniający Ecolift XL | 680418 | Opis |
 | Silnik napędowy do podłączenia, kabel 10 m | 680452 | Opis |
 | Zestaw części zamien. sondy opty. Kabel 10 m | 680455 | Opis |
 | Pokrywa do kołnierza pompy, d: 220 mm | 680460 | Opis |
 | Klapa zwrotna do Pumpfix F Komfort | 80038 | Opis |
 | Część wsuwana do klapy napęd. siłown. z zatrzask klapy | 80039 | Opis |
 | Część wsuwana z klapy napęd. mechani., zatrzask klapy | 80041 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Zatwierdzenie | |
| Test Reports and Certificates | |
| Deklaracja właściwości użytkowych |
- Typ ścieków (abwasserart_de):
Ścieki bez fekaliów
- Sterownik (schaltgeraet):
Comfort Plus
- TÜV znak testowy (pruefzeichen):
ID 1111241794
- Sposób zabudowy (einbausituation):
zabudowa w ziemi
- (nennweite):
- Pompa (pumpe): SPF 1500
- Napięcie robocze (betriebsspannung): 400 V
