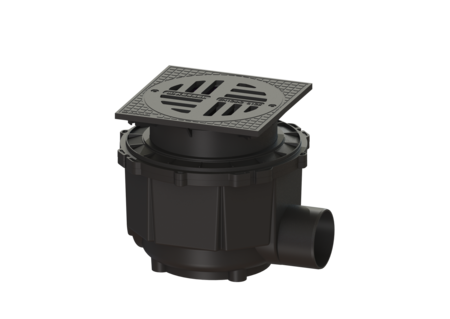

Wpust podwórzowy
System 400, DN 150, B, 380 - 510 mm
KESSEL Wpust podwórzowy, wielkość nominalna (DN) 150, głębokość zabudowy 380 - 510 mm, klasa obciążenia B 125, syfonem nie, pokrywa Żeliwo szare, szer. pokrywy 400 mm, dł. pokrywy 400 mm, odwodnienie przez odpływ punktowy, króciec boczny, korpus Tworzywo sztuczne
- Dostępny w różnych klasach obciążenia
- Kompletny system z regulacją wysokości
- Łatwa zabudowa w ziemi
| Nr art. | 851150B |
|---|---|
| GTIN | 4026092004357 |
| Grupa Rabatowa | 10 |
Wpust podwórzowy System 400, DN 150, B, 380 - 510 mm
Wpust podwórzowy wykonany z tworzywa sztucznego służy do odwodnienia punktowego i jest odporny na działanie agresywnych ścieków. Jest on wyposażony w osadnik oraz odporne na paliwo uszczelki. Nasada wykonana z tworzywa sztucznego umożliwia bezstopniową regulację wysokości i poziomu. Wersja System: 400 Ogrzewanie: bez Zawartość osadnika: tak Przepustowość (l/s) z nadpiętrzeniem 20 mm: 4,5 Cechy ogólne Kolor: czarny Norma: EN 752 Wielkość nominalna (DN): 150 Średnica zewnętrzna (DA): 160 mm Syfon: nie Wymiary Ciężar netto: 12,5 kg Ciężar brutto: 12,5 kg Odporność na wodę gruntową od dolnej krawędzi dna: 500 mm Wybranie, Szerokość: 535 mm Wybranie, długość: 585 mm Min. głębokość włożenia: 55 mm Głębokość zabudowy: 380 - 510 mm Rodzaj regulacji wysokości: Nasada teleskopowa Wymiar opakowania: dł.: 585 mm Wymiar opakowania: szer.: 535 mm Wymiar opakowania: wys.: 510 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Tworzywo sztuczne Wariant króćca: boczny Cechy pokrywy Typ pokrywy: Kratka szczelinowa okrągła Materiał pokrywy: Żeliwo szare Kolor pokrywy: czarny Pokrywy, Szerokość: 400 mm Pokrywy, Długość: 400 mm Powierzchnia: Erodowany Klasa obciążenia: B 125 (EN 124) Szerokość ramy: 400 mm Długość ramy: 400 mm Kształt nasady: Kwadratowa Zawartość osadnika: tak
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Otwornica do DN 100/125/150 | 500100 | Opis |
| Otwornica do DN 50/70/100 | 500101 | Opis |
 | Dociskowy kołnierz uszczelniaj. nasady LW400 zainstal. w betonie wodosz. | 83021 | Opis |
 | Taśma uszczelniająca do System 400, Beton wodoszczelny | 83022 | Opis |
 | Przedłużka System 400, Tworzywo sztuczne | 850101 | Opis |
 | Przejściówka Średnica: 450 mm, z uszczelką | 850102 | Opis |
 | Przejściówka Średnica: 358 mm, z uszczelką | 850103 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN50 | 850114 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN 70 | 850116 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN100 | 850117 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN125 | 850118 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN150 | 850119 | Opis |
 | Pokrywa Żeliwo szare, Klasa B | 850131 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Ko.Wpustu podwór./wody deszczowej z odpływem, DN 150, d: 450 mm | 850010 | Opis |
| Przejściówka Średnica: 450 mm, z uszczelką | 850102 | Opis |
 | Klin przyłączeniowy Tworzywo sztuczne, 4 sztuki | 850111 | Opis |
 | Uszczelka Średnica: 458 mm | 850113 | Opis |
 | Osadnik System 400, Tworzywo sztuczne | 850115 | Opis |
 | Kratka szczelinowa okrągła, d:362 mm, żeliwo szare | 850135 | Opis |
| Dane CAD |
|---|
- Wielkość nominalna (DN) (nennweite): 150
- Materiał korpusu wpustu (material_grundkoerper):
Tworzywo sztuczne
- Wariant króćca (stutzen_ausfuehrung):
boczny
- Materiał pokrywy (abdeckung_material): Żeliwo szare
- Klasa obciążenia (belastungsklasse): B 125 (EN 124)
- Głębokość zabudowy (einbautiefe): 380 mm
- (form_Aufsatzstueck):
- Zawartość osadnika (schlammeimer): tak
- Syfon (geruchsverschluss): nie
