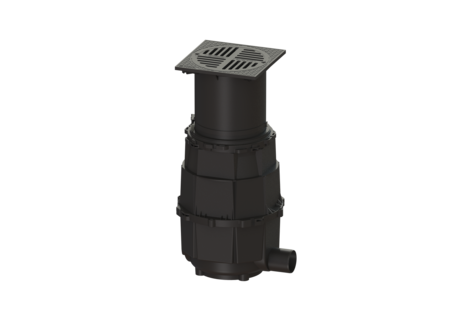

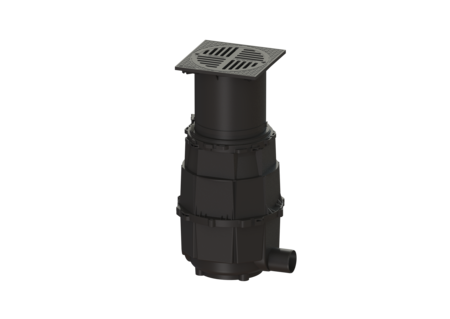

Wpust podwórzowy
System 400, DN 100, A, 730 - 1080 mm
KESSEL Wpust podwórzowy, wielkość nominalna (DN) 100, głębokość zabudowy 730 - 1080 mm, klasa obciążenia A 15, syfonem w zestawie, pokrywa Tworzywo sztuczne, szer. pokrywy 400 mm, dł. pokrywy 400 mm, odwodnienie przez odpływ punktowy, króciec boczny, korpus Tworzywo sztuczne
- Dostępny w różnych klasach obciążenia
- Kompletny system z regulacją wysokości
- Łatwa zabudowa w ziemi
| Nr art. | 851102A |
|---|---|
| GTIN | 4026092004319 |
| Grupa Rabatowa | 10 |
Wpust podwórzowy System 400, DN 100, A, 730 - 1080 mm
Wpust podwórzowy wykonany z tworzywa sztucznego służy do odwodnienia punktowego i jest odporny na działanie agresywnych ścieków. Jest on wyposażony w osadnik oraz odporne na paliwo uszczelki. Nasada wykonana z tworzywa sztucznego umożliwia bezstopniową regulację wysokości i poziomu. Wersja System: 400 Ogrzewanie: bez Zawartość osadnika: tak Wys. zamknięcia wodnego: 100 mm Przepustowość (l/s) z nadpiętrzeniem 20 mm: 4,5 Cechy ogólne Kolor: czarny Norma: EN 752 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm ATEX: nie Syfon: w zestawie Wymiary Ciężar netto: 45 kg Ciężar brutto: 45 kg Odporność na wodę gruntową od dolnej krawędzi dna: 500 mm Wybranie, Szerokość: 535 mm Wybranie, długość: 585 mm Min. głębokość włożenia: 55 mm Głębokość zabudowy: 730 - 1080 mm Rodzaj regulacji wysokości: Nasada teleskopowa Wymiar opakowania: dł.: 585 mm Wymiar opakowania: szer.: 535 mm Wymiar opakowania: wys.: 1080 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Tworzywo sztuczne Wariant króćca: boczny Cechy pokrywy Typ pokrywy: Kratka szczelinowa okrągła Materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: czarny Pokrywy, Szerokość: 400 mm Pokrywy, Długość: 400 mm Powierzchnia: Erodowany Klasa obciążenia: A 15 (EN 124) Szerokość ramy: 400 mm Długość ramy: 400 mm Kształt nasady: Kwadratowa Zawartość osadnika: tak
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Otwornica do DN 100/125/150 | 500100 | Opis |
| Otwornica do DN 50/70/100 | 500101 | Opis |
 | Dociskowy kołnierz uszczelniaj. nasady LW400 zainstal. w betonie wodosz. | 83021 | Opis |
 | Taśma uszczelniająca do System 400, Beton wodoszczelny | 83022 | Opis |
 | Przedłużka System 400, Tworzywo sztuczne | 850101 | Opis |
 | Przejściówka Średnica: 450 mm, z uszczelką | 850102 | Opis |
 | Przejściówka Średnica: 358 mm, z uszczelką | 850103 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN50 | 850114 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN 70 | 850116 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN100 | 850117 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN125 | 850118 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN150 | 850119 | Opis |
 | Pokrywa Tworzywo sztuczne, Klasa A | 850132 | Opis |
 | Przyrząd do wyciągania do syfonu System 400 | 850143 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Ko.Wpustu podwór./wody deszczowej z odpływem, DN 100, d: 450 mm | 850009 | Opis |
| Przedłużka System 400, Tworzywo sztuczne | 850101 | Opis |
| Przejściówka Średnica: 358 mm, z uszczelką | 850103 | Opis |
 | Klin przyłączeniowy Tworzywo sztuczne, 4 sztuki | 850111 | Opis |
 | Uszczelka Średnica: 368 mm | 850112 | Opis |
 | Uszczelka Średnica: 458 mm | 850113 | Opis |
 | Osadnik System 400, Tworzywo sztuczne | 850115 | Opis |
 | Nasada regulacja wysokości, kl. A/B | 850120 | Opis |
 | Kratka szczelinowa okrągła, d:362 mm, tworzywa sztucznego | 850134 | Opis |
 | Syfon do wpustów podwórzowych, DN 100 | 850141 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał korpusu wpustu (material_grundkoerper):
Tworzywo sztuczne
- Materiał pokrywy (abdeckung_material): Tworzywo sztuczne
- Wariant króćca (stutzen_ausfuehrung):
boczny
- Klasa obciążenia (belastungsklasse): A 15 (EN 124)
- Głębokość zabudowy (einbautiefe): 730 mm
- Syfon (geruchsverschluss): wodny
- (form_Aufsatzstueck):
- Zawartość osadnika (schlammeimer): tak
