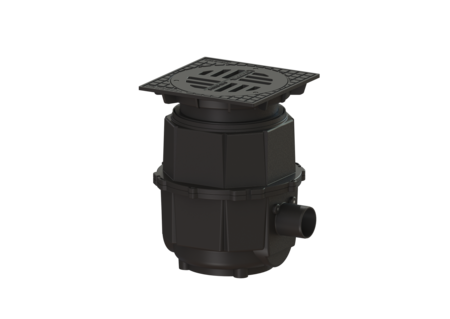

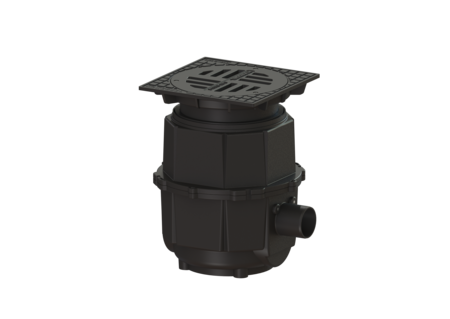

Wpust podwórzowy
Sys400,DN100,PL,460-590 mm, z. przeciwz.
KESSEL Wpust podwórzowy, wielkość nominalna (DN) 100, głębokość zabudowy 460 - 590 mm, klasa obciążenia D 400, syfonem w zestawie, pokrywa Żeliwo szare, szer. pokrywy 450 mm, dł. pokrywy 450 mm, odwodnienie przez odpływ punktowy, króciec boczny, korpus Tworzywo sztuczne
- Dostępny w różnych klasach obciążenia
- Kompletny system z regulacją wysokości
- Łatwa zabudowa w ziemi
| Nr art. | 851101D-RSV |
|---|---|
| GTIN | 4026092069424 |
| Grupa Rabatowa | 10 |
Wpust podwórzowy Sys400,DN100,PL,460-590 mm, z. przeciwz.
Wpust podwórzowy wykonany z tworzywa sztucznego służy do odwodnienia punktowego i jest odporny na działanie agresywnych ścieków. Jest on wyposażony w osadnik oraz odporne na paliwo uszczelki. Nasada wykonana z tworzywa sztucznego umożliwia bezstopniową regulację wysokości i poziomu. Wersja System: 400 Ogrzewanie: bez Zawartość osadnika: tak Wys. zamknięcia wodnego: 50 mm Przepustowość (l/s) z nadpiętrzeniem 20 mm: 3,1 Mechaniczne klapy zwrotne: 2 Cechy ogólne Kolor: czarny Norma: EN 752 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Ochrona przeciwzalewowa: Typ 5 ATEX: nie Syfon: w zestawie Wymiary Ciężar netto: 41 kg Ciężar brutto: 46 kg Wybranie, Szerokość: 535 mm Wybranie, długość: 585 mm Głębokość zabudowy: 460 - 590 mm Rodzaj regulacji wysokości: Nasada teleskopowa Wymiar opakowania: dł.: 700 mm Wymiar opakowania: szer.: 800 mm Wymiar opakowania: wys.: 595 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Tworzywo sztuczne Wariant króćca: boczny Cechy pokrywy Typ pokrywy: Kratka szczelinowa okrągła Materiał pokrywy: Żeliwo szare Kolor pokrywy: czarny Pokrywy, Szerokość: 450 mm Pokrywy, Długość: 450 mm Powierzchnia: Erodowany Klasa obciążenia: D 400 (EN 124) Szerokość ramy: 450 mm Długość ramy: 450 mm Kształt nasady: Kwadratowa Zawartość osadnika: tak
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Otwornica do DN 100/125/150 | 500100 | Opis |
| Otwornica do DN 50/70/100 | 500101 | Opis |
 | Dociskowy kołnierz uszczelniaj. nasady LW400 zainstal. w betonie wodosz. | 83021 | Opis |
 | Taśma uszczelniająca do System 400, Beton wodoszczelny | 83022 | Opis |
 | Przedłużka System 400, Tworzywo sztuczne | 850101 | Opis |
 | Przejściówka Średnica: 450 mm, z uszczelką | 850102 | Opis |
 | Przejściówka Średnica: 358 mm, z uszczelką | 850103 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN50 | 850114 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN 70 | 850116 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN100 | 850117 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN125 | 850118 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN150 | 850119 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Zawór przeciwzalewowy Moduł do wpustów piwnicznych z 2 klapami | 27603 | Opis |
 | Adapter do modernizacji 27603 i 27605 | 27608 | Opis |
 | Uszczelka do systemu studzienki LW 400 | 680315 | Opis |
 | Klin przyłączeniowy Tworzywo sztuczne, 4 sztuki | 850111 | Opis |
 | Uszczelka Średnica: 458 mm | 850113 | Opis |
 | Osadnik System 400, Tworzywo sztuczne | 850115 | Opis |
 | Kratka szczelinowa okrągła, d:395 mm, żeliwo szare | 850137 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał korpusu wpustu (material_grundkoerper):
Tworzywo sztuczne
- Wariant króćca (stutzen_ausfuehrung):
boczny
- Materiał pokrywy (abdeckung_material): Żeliwo szare
- Klasa obciążenia (belastungsklasse): D 400 (EN 124)
- Głębokość zabudowy (einbautiefe): 460 mm
- Syfon (geruchsverschluss): wodny
- (form_Aufsatzstueck):
- Zawartość osadnika (schlammeimer): tak
