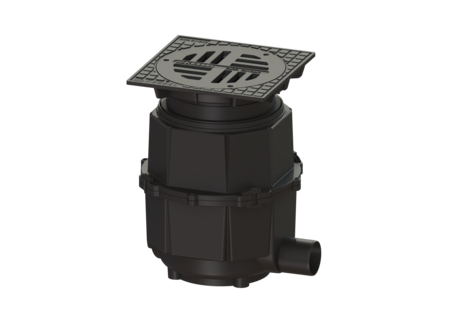

Wpust podwórzowy

System 400, DN 100, D, 580-710 mm

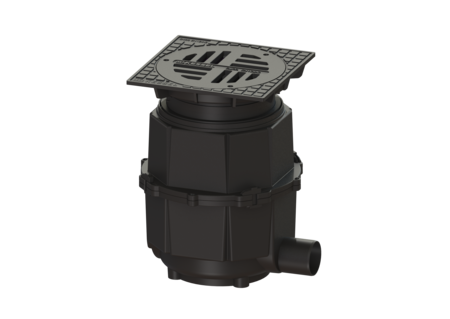

851101D
851101D
Arkusz danych produktu w formacie PDF

KESSEL Wpust podwórzowy, wielkość nominalna (DN) 100, głębokość zabudowy 580 - 710 mm, klasa obciążenia D 400, syfonem wodny, pokrywa Żeliwo szare, szer. pokrywy 450 mm, dł. pokrywy 450 mm, odwodnienie przez odpływ punktowy, króciec boczny, korpus Tworzywo sztuczne

  • Dostępny w różnych klasach obciążenia
  • Kompletny system z regulacją wysokości
  • Łatwa zabudowa w ziemi
Nr art. 851101D
GTIN 4026092004302
Grupa Rabatowa 10

    Wpust podwórzowy System 400, DN 100, D, 580-710 mm
    Wpust podwórzowy wykonany z tworzywa sztucznego służy do odwodnienia punktowego i jest odporny na działanie agresywnych ścieków. Jest on wyposażony w osadnik oraz odporne na paliwo uszczelki. Nasada wykonana z tworzywa sztucznego umożliwia bezstopniową regulację wysokości i poziomu. Wersja System: 400 Ogrzewanie: bez Zawartość osadnika: tak Uszczelnienie na nasadzie: Krawędź przyłączeniowa Przepustowość (l/s) z nadpiętrzeniem 20 mm: 4,5 Cechy ogólne Kolor: czarny Norma: EN 752 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Syfon: wodny Wymiary Możliwość regulacji wysokości: 55 - 180 mm Ciężar netto: 25,5 kg Ciężar brutto: 25,5 kg Odporność na wodę gruntową od dolnej krawędzi dna: 500 mm Wybranie, Szerokość: 535 mm Wybranie, długość: 585 mm Min. głębokość włożenia: 55 mm Zakres regulacji: 55 - 185 Głębokość zabudowy: 580 - 710 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 563 mm Szerokość: 500 mm Wysokość: 580 mm Wymiar opakowania: dł.: 800 mm Wymiar opakowania: szer.: 700 mm Wymiar opakowania: wys.: 700 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Tworzywo sztuczne Wariant króćca: boczny Cechy pokrywy Typ pokrywy: Kratka szczelinowa okrągła Materiał pokrywy: Żeliwo szare Pokrywy, Szerokość: 450 mm Pokrywy, Długość: 450 mm Klasa obciążenia: D 400 (EN 124) Szerokość ramy: 450 mm Długość ramy: 450 mm Kształt nasady: Kwadratowa Zawartość osadnika: tak
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
    500100 Otwornica do DN 100/125/150 500100 Opis
    500101 Otwornica do DN 50/70/100 500101 Opis
    83021 Dociskowy kołnierz uszczelniaj. nasady LW400 zainstal. w betonie wodosz. 83021 Opis
    83022 Taśma uszczelniająca do System 400, Beton wodoszczelny 83022 Opis
    850101 Przedłużka System 400, Tworzywo sztuczne 850101 Opis
    850102 Przejściówka Średnica: 450 mm, z uszczelką 850102 Opis
    850103 Przejściówka Średnica: 358 mm, z uszczelką 850103 Opis
    850114 Uszczelka przeprowadzenia przewodu rurowego, DN50 850114 Opis
    850116 Uszczelka przeprowadzenia przewodu rurowego, DN 70 850116 Opis
    850117 Uszczelka przeprowadzenia przewodu rurowego, DN100 850117 Opis
    850118 Uszczelka przeprowadzenia przewodu rurowego, DN125 850118 Opis
    850119 Uszczelka przeprowadzenia przewodu rurowego, DN150 850119 Opis
    850136 Pokrywa z żeliwa szarego, Klasa D 850136 Opis
    850143 Przyrząd do wyciągania do syfonu System 400 850143 Opis
      Tytuł Nr art.
    680315 Uszczelka do systemu studzienki LW 400 680315 Opis
    850009 Ko.Wpustu podwór./wody deszczowej z odpływem, DN 100, d: 450 mm 850009 Opis
    850111 Klin przyłączeniowy Tworzywo sztuczne, 4 sztuki 850111 Opis
    850113 Uszczelka Średnica: 458 mm 850113 Opis
    850115 Osadnik System 400, Tworzywo sztuczne 850115 Opis
    850137 Kratka szczelinowa okrągła, d:395 mm, żeliwo szare 850137 Opis
    850141 Syfon do wpustów podwórzowych, DN 100 850141 Opis
    • Wielkość nominalna (DN) (nennweite): 100
    • Materiał korpusu wpustu (material_grundkoerper): Tworzywo sztuczne
    • Wariant króćca (stutzen_ausfuehrung): boczny
    • Materiał pokrywy (abdeckung_material): Żeliwo szare
    • Klasa obciążenia (belastungsklasse): D 400 (EN 124)
    • Głębokość zabudowy (einbautiefe): 580  mm
    • Syfon (geruchsverschluss): wodny
    • (form_Aufsatzstueck):
    • Zawartość osadnika (schlammeimer): tak
