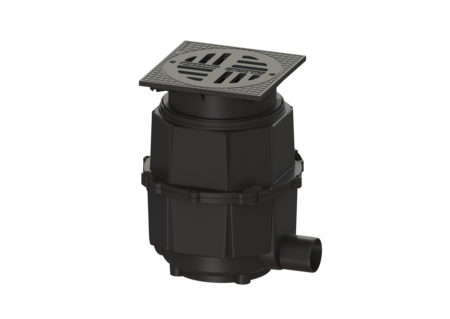

Wpust podwórzowy

System 400, DN 100, B, 580 - 710 mm

Arkusz danych produktu w formacie PDF

KESSEL Wpust podwórzowy, wielkość nominalna (DN) 100, głębokość zabudowy 580 - 710 mm, klasa obciążenia B 125, syfonem w zestawie, pokrywa Żeliwo szare, szer. pokrywy 400 mm, dł. pokrywy 400 mm, odwodnienie przez odpływ punktowy, króciec boczny, korpus Tworzywo sztuczne

  • Dostępny w różnych klasach obciążenia
  • Kompletny system z regulacją wysokości
  • Łatwa zabudowa w ziemi

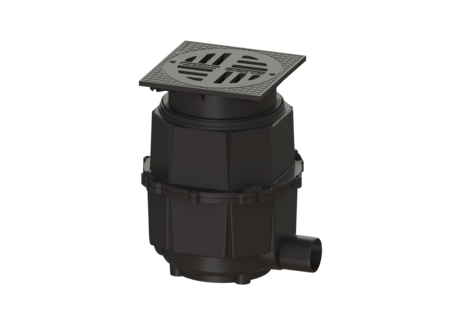

Nr art. 851101B
GTIN 4026092004296
Grupa Rabatowa 10

    Wpust podwórzowy System 400, DN 100, B, 580 - 710 mm
    Wpust podwórzowy wykonany z tworzywa sztucznego służy do odwodnienia punktowego i jest odporny na działanie agresywnych ścieków. Jest on wyposażony w osadnik oraz odporne na paliwo uszczelki. Nasada wykonana z tworzywa sztucznego umożliwia bezstopniową regulację wysokości i poziomu. Wersja System: 400 Ogrzewanie: bez Zawartość osadnika: tak Uszczelnienie na nasadzie: Krawędź przyłączeniowa Przepustowość (l/s) z nadpiętrzeniem 20 mm: 4,5 Cechy ogólne Kolor: czarny Norma: EN 752 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Wymiary Możliwość regulacji wysokości: 55 - 180 mm Ciężar netto: 23 kg Ciężar brutto: 23 kg Odporność na wodę gruntową od dolnej krawędzi dna: 500 mm Wybranie, Szerokość: 535 mm Wybranie, długość: 585 mm Min. głębokość włożenia: 55 mm Zakres regulacji: 55 - 185 Głębokość zabudowy: 580 - 710 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 563 mm Szerokość: 500 mm Wysokość: 580 mm Wymiar opakowania: dł.: 800 mm Wymiar opakowania: szer.: 700 mm Wymiar opakowania: wys.: 700 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Tworzywo sztuczne Wariant króćca: boczny Cechy pokrywy Typ pokrywy: Kratka szczelinowa okrągła Materiał pokrywy: Żeliwo szare Pokrywy, Szerokość: 400 mm Pokrywy, Długość: 400 mm Klasa obciążenia: B 125 (EN 124) Szerokość ramy: 400 mm Długość ramy: 400 mm Kształt nasady: Kwadratowa Zawartość osadnika: tak Syfon: w zestawie
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
    Otwornica do DN 100/125/150 500100 Opis
    Otwornica do DN 50/70/100 500101 Opis
    Dociskowy kołnierz uszczelniaj. nasady LW400 zainstal. w betonie wodosz. 83021 Opis
    Taśma uszczelniająca do System 400, Beton wodoszczelny 83022 Opis
    Przedłużka System 400, Tworzywo sztuczne 850101 Opis
    Przejściówka Średnica: 450 mm, z uszczelką 850102 Opis
    Przejściówka Średnica: 358 mm, z uszczelką 850103 Opis
    Uszczelka przeprowadzenia przewodu rurowego, DN50 850114 Opis
    Uszczelka przeprowadzenia przewodu rurowego, DN 70 850116 Opis
    Uszczelka przeprowadzenia przewodu rurowego, DN100 850117 Opis
    Uszczelka przeprowadzenia przewodu rurowego, DN125 850118 Opis
    Uszczelka przeprowadzenia przewodu rurowego, DN150 850119 Opis
    Pokrywa Żeliwo szare, Klasa B 850131 Opis
    Przyrząd do wyciągania do syfonu System 400 850143 Opis
      Tytuł Nr art.
    Uszczelka do systemu studzienki LW 400 680315 Opis
    Ko.Wpustu podwór./wody deszczowej z odpływem, DN 100, d: 450 mm 850009 Opis
    Klin przyłączeniowy Tworzywo sztuczne, 4 sztuki 850111 Opis
    Uszczelka Średnica: 458 mm 850113 Opis
    Osadnik System 400, Tworzywo sztuczne 850115 Opis
    Kratka szczelinowa okrągła, d:362 mm, żeliwo szare 850135 Opis
    Syfon do wpustów podwórzowych, DN 100 850141 Opis
    • Wielkość nominalna (DN) (nennweite): 100
    • Materiał korpusu wpustu (material_grundkoerper): Tworzywo sztuczne
    • Wariant króćca (stutzen_ausfuehrung): boczny
    • Materiał pokrywy (abdeckung_material): Żeliwo szare
    • Klasa obciążenia (belastungsklasse): B 125 (EN 124)
    • Głębokość zabudowy (einbautiefe): 580  mm
    • Syfon (geruchsverschluss): w zestawie
    • (form_Aufsatzstueck):
    • Zawartość osadnika (schlammeimer): tak
