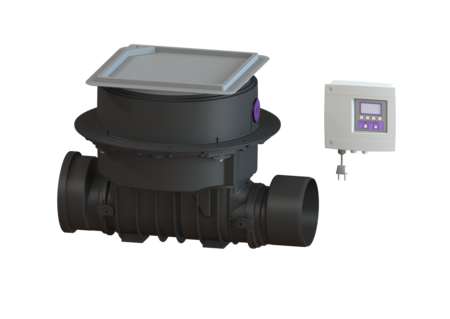

Automat. zawór prze. Staufix FKA
DN 200,płyta podł.,do wklej. płytek
KESSEL Automat. zawór prze. Staufix FKA, sterownik Comfort, wielkość nominalna (DN) 200, ścieki fekalne, zamknięcie Lock & Lift, zabudowa w płycie podłogowej, typ pokrywy pokrywa do wklejenia płytek
- Pewny, napędzany silnikiem system zamykania z sondą optyczną
- Szybka i łatwa konserwacja bez użycia narzędzi
- Dostępny jako kompletny zestaw lub zestaw modułowy
| Nr art. | 84200X |
|---|---|
| GTIN | 4026092046470 |
| Grupa Rabatowa | 30 |
Automat. zawór prze. Staufix FKA DN 200,płyta podł.,do wklej. płytek
Automatyczny zawór przeciwzalewowy klasy premium do ścieków zawierających fekalia i bez fekaliów jest wyposażony w system zamykania napędzany silnikiem, który automatycznie zamyka się w przypadku przepływu zwrotnego. Drugi system zamykania służy jako ryglowane ręcznie zamknięcie awaryjne. Sterowanie następuje przy pomocy łatwego w obsłudze urządzenia sterującego, które opcjonalnie można włączyć w system zarządzania budynkiem poprzez kontakt bezpotencjałowy lub które poprzez modem GSM może wysyłać komunikaty alarmowe i zbiorcze sygnały awarii. Modułowy system konstrukcyjny KESSEL umożliwia łatwe modernizowanie istniejących instalacji za pomocą zaworów przeciwzalewowych z pompą Pumpfix F. Wersja Zamknięcie awaryjne: tak Stopień ochrony sondy: IP 68 (3 m / 48 h) Klapy zwrotne napędzane silnikiem: 1 Mechaniczne klapy zwrotne: 1 Cechy ogólne Kolor: czarny Norma: EN 13564 Wielkość nominalna (DN): 200 Średnica zewnętrzna (DA): 200 mm Wskazówka dotycząca wielkości nominalnej: hydraulicznie odpowiada DN 150 Typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Ochrona przeciwzalewowa: Typ 3 Typ silnika: KSM 140 Stopień ochrony silnika: IP 68 (3 m / 48 h) Długość kabla: 5 m Wymiary Ciężar netto: 17 kg Ciężar brutto: 22,5 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Wybranie, Szerokość: 750 mm Wybranie, długość: 750 mm Spadek: 9 mm Głębokość zabudowy: 516 - 669 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 720 mm Szerokość: 590 mm Wymiar opakowania: dł.: 785 mm Wymiar opakowania: szer.: 615 mm Wymiar opakowania: wys.: 550 mm Zbiornik/korpus Wariant króćca: Z króćcem bosym i kielichem Cechy pokrywy Typ pokrywy: pokrywa do wklejenia płytek Materiał pokrywy: Tworzywo sztuczne Pokrywy, Szerokość: 366 mm Pokrywy, Długość: 366 mm Blokada: Lock & Lift Klasa obciążenia: K 3 (EN 1253-1) Szczelność: wodoszczelny Maks. grubość podłogi : 16 mm Sterowanie Sterownik: Comfort Czujnik alarmowy: Sonda optyczna Instrument do rozpoznania poziomu: Sonda optyczna Typ pomiaru poziomu: optyczny Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 230 V Długość przewodu sieciowego sterownik: 1,4 m Kontakt bezpotencjałowy: opcjonalny Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Podłączenie do BMS, BACS: tak
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Zewnętrzny sygnalizator akustyc. Kabel o długości 20 m, 2x0,75 qmm | 20162 | Opis |
 | Kod aktywacyjny do kontaktu bezpotencjałowego | 80077 | Opis |
| Przezbrajania Pumpfix F KomfortDN100-200 | 80098 | Opis | |
 | Akcesoria do kabli | 80889 | Opis |
 | Akcesoria do kabli | 80890 | Opis |
 | Akcesoria do kabli | 80891 | Opis |
 | Przedłużka Wysokość: 200 mm | 83070 | Opis |
 | Przedłużka z kołnierzem i przeciwkołnier | 83073 | Opis |
 | Przedłużka Wysokość: 360 mm, z kołnierzem na środku | 83075 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Bateria Blok 9 V | 680034 | Opis |
 | Mocowanie klapy klapy obsługi.przy użyciu silnika, mech. | 680101 | Opis |
 | Uszczelka do nasady, od 07/2014 | 680150 | Opis |
 | Uszczelka do pokrywy, System 330 mm | 686114 | Opis |
 | Lejek kontrolny z uszczelką | 70214 | Opis |
 | Zestaw uszczelniający | 70318 | Opis |
 | Staufix Premium FKA Dekiel odpływ | 80016 | Opis |
 | Staufix FKA pokrywa | 80017 | Opis |
 | Klapa zwrotna do Pumpfix F Komfort | 80038 | Opis |
 | Część wsuwana do klapy napęd. siłown. z zatrzask klapy | 80039 | Opis |
 | Część wsuwana z klapy napęd. mechani., zatrzask klapy | 80041 | Opis |
 | Sterownik Comfort 230V, Staufix FKA | 80071 | Opis |
 | Silnik napędowy gotowe do przyłączenia, kabel 5 m | 80076 | Opis |
 | Sonda optyczna, 5m, z 3 adapterami | 80888 | Opis |
 | Adapter Zestaw sonda optyczna | 80892 | Opis |
 | Pokrywa wodoszczelna, wklejenia płytek | 830052 | Opis |
 | Króciec bosy DN 200, z uszczelką | 83084 | Opis |
 | Kielich DN 200, z uszczelką | 83088 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Test Reports and Certificates | |
| Deklaracja właściwości użytkowych |
- Wielkość nominalna (DN) (nennweite): 200
- Sterownik (schaltgeraet):
Comfort
- Materiał pokrywy (abdeckung_material):
Tworzywo sztuczne
- Sposób zabudowy (einbausituation):
zabudowa w płycie podłogowej
- Znak CE (ce_kennzeichnung):
tak
- Typ ścieków (abwasserart_de):
Ścieki zawierające fekalia
- Typ pokrywy (abdeckungsart): pokrywa do wklejenia płytek
- Długość (laenge): 720 mm
- Szerokość (breite): 590 mm
- Ochrona przeciwzalewowa (rueckstauschutz): Typ 3
