Automat. zawór prze. Staufix FKA
DN 100, swobodny

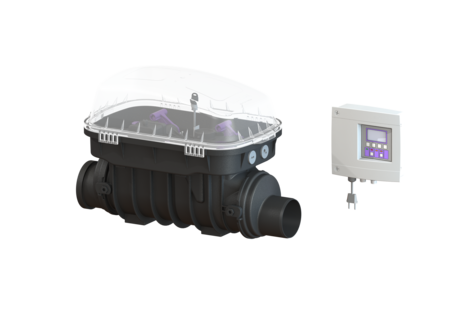

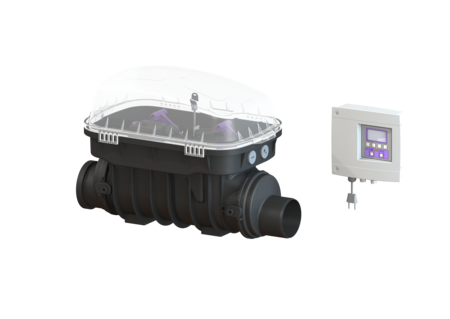

KESSEL Automat. zawór prze. Staufix FKA, sterownik Comfort, wielkość nominalna (DN) 100, ścieki fekalne, zamknięcie Zamknięcie zatrzaskowe, swobodny przewód kanalizacyjny, typ pokrywy pokrywa ochronna
- Pewny, napędzany silnikiem system zamykania z sondą optyczną
- Szybka i łatwa konserwacja bez użycia narzędzi
- Dostępny jako kompletny zestaw lub zestaw modułowy
| Nr art. | 84100 |
|---|---|
| GTIN | 4026092046333 |
| Grupa Rabatowa | 30 |
Automat. zawór prze. Staufix FKA DN 100, swobodny
Automatyczny zawór przeciwzalewowy klasy premium do ścieków zawierających fekalia i bez fekaliów jest wyposażony w system zamykania napędzany silnikiem, który automatycznie zamyka się w przypadku przepływu zwrotnego. Drugi system zamykania służy jako ryglowane ręcznie zamknięcie awaryjne. Sterowanie następuje przy pomocy łatwego w obsłudze urządzenia sterującego, które opcjonalnie można włączyć w system zarządzania budynkiem poprzez kontakt bezpotencjałowy lub które poprzez modem GSM może wysyłać komunikaty alarmowe i zbiorcze sygnały awarii. Modułowy system konstrukcyjny KESSEL umożliwia łatwe modernizowanie istniejących instalacji za pomocą zaworów przeciwzalewowych z pompą Pumpfix F. Wersja Zamknięcie awaryjne: tak Stopień ochrony sondy: IP 68 (3 m / 48 h) Klapy zwrotne napędzane silnikiem: 1 Mechaniczne klapy zwrotne: 1 Cechy ogólne Kolor: czarny Norma: EN 13564 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: swobodny przewód kanalizacyjny Stan w momencie dostawy: gotowy do instalacji Ochrona przeciwzalewowa: Typ 3 Typ silnika: KSM 140 Stopień ochrony silnika: IP 68 (3 m / 48 h) Długość kabla: 5 m Wymiary Ciężar netto: 11,27 kg Ciężar brutto: 12,79 kg Spadek: 9 mm Długość: 642 mm Szerokość: 350 mm Wysokość: 422 mm Wymiar opakowania: dł.: 785 mm Wymiar opakowania: szer.: 385 mm Wymiar opakowania: wys.: 465 mm Zbiornik/korpus Wariant króćca: Z króćcem bosym i kielichem Cechy pokrywy Typ pokrywy: pokrywa ochronna Materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: przezroczysty Pokrywy, Szerokość: 350 mm Pokrywy, Wysokość: 165 mm Pokrywy, Długość: 542 mm Blokada: Zamknięcie zatrzaskowe Sterowanie Sterownik: Comfort Czujnik alarmowy: Sonda optyczna Instrument do rozpoznania poziomu: Sonda optyczna Typ pomiaru poziomu: optyczny Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 230 V Długość przewodu sieciowego sterownik: 1,4 m Kontakt bezpotencjałowy: opcjonalny Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Podłączenie do BMS, BACS: tak
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Zewnętrzny sygnalizator akustyc. Kabel o długości 20 m, 2x0,75 qmm | 20162 | Opis |
 | Kod aktywacyjny do kontaktu bezpotencjałowego | 80077 | Opis |
 | Zestaw do przezbr. Pumpfix F DN 100-200, od 01/2011, swobodny | 80097 | Opis |
 | Akcesoria do kabli Przedłużenie sondy | 80889 | Opis |
 | Akcesoria do kabli Przedłużka do silnika | 80890 | Opis |
 | Akcesoria do kabli Przedłużka do pompy | 80891 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Bateria Blok 9 V | 680034 | Opis |
 | Mocowanie klapy klapy obsługi.przy użyciu silnika, mech. | 680101 | Opis |
 | Lejek kontrolny z uszczelką | 70214 | Opis |
 | Zestaw uszczelniający dla pokryw zamykających dzielonych | 70318 | Opis |
 | Pokrywa zamykająca Staufix FKA Strona dopływu | 80016 | Opis |
 | Pokrywa zamykająca Staufix FKA Strona odpływu | 80017 | Opis |
 | Klapa zwrotna silnikowy, z zatrzask klapy | 80038 | Opis |
 | Część wsuwana do klapy napęd. siłown. z zatrzask klapy | 80039 | Opis |
 | Część wsuwana z klapy napęd. mechani., zatrzask klapy | 80041 | Opis |
 | Sterownik Comfort 230 V, Staufix FKA | 80071 | Opis |
 | Silnik napędowy gotowe do przyłączenia, kabel 5 m | 80076 | Opis |
 | Zestaw części z. do s. optycznej Kabel o długości 5 m | 80888 | Opis |
 | Pokrywa ochronna przezroczysty | 83031 | Opis |
 | Nasada do mocowania pokrywy ochronnej | 83032 | Opis |
 | Króciec bosy DN 100, z uszczelką | 83081 | Opis |
 | Kielich DN 100, z uszczelką | 83085 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Deklaracja właściwości użytkowych |
- Wielkość nominalna (DN) (nennweite): 100
- Sterownik (schaltgeraet):
Comfort
- Materiał pokrywy (abdeckung_material):
Tworzywo sztuczne
- Sposób zabudowy (einbausituation):
swobodny przewód kanalizacyjny
- Znak CE (ce_kennzeichnung):
tak
- Typ ścieków (abwasserart_de):
Ścieki zawierające fekalia
- Długość (laenge): 642 mm
- Szerokość (breite): 350 mm
- Ochrona przeciwzalewowa (rueckstauschutz): Typ 3
