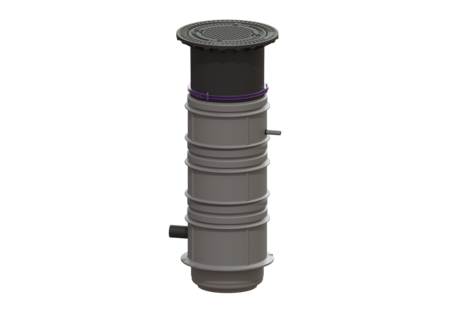

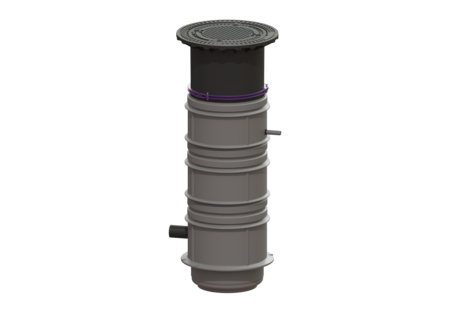

Przepompownia Aquapump Medium

Mono, GTF 1200, 1800-2250 mm, D

827830D
827830D
Arkusz danych produktu w formacie PDF

KESSEL Przepompownia Aquapump Medium, Mono, ścieków Ścieki bez fekaliów, klasa obciążenia D 400, głębokość zabudowy 1800 - 2250 mm, wysokość 50 mm, z pompą zatapialną GTF 1200, rozpoznawania poziomu mechaniczny

  • Najwyższe bezpieczeństwo
  • skonfigurowany fabrycznie
  • System studzienki LW 600 do zabudowy w ziemi
Nr art. 827830D
GTIN 4026092045787
Grupa Rabatowa 60

Przepompownia Aquapump Medium Mono, GTF 1200, 1800-2250 mm, D
Przepompownia do ścieków bez fekaliów jest wyposażona w jedną lub dwie pompę zanurzeniową oraz zawór zwrotny. Za zbiornik służy system studzienki LW 600 z trwałego tworzywa sztucznego (PE-LLD) z otwartą komorą pompy z uniwersalnymi możliwościami podłączenia. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. Wersja Typ urządzenia: Pojedyncza jednostka Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100 Ustawienie: Ustawienie mokre Sterowanie pompą: Pływak Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy System studzienek: LW 600 Cechy ogólne Kolor: czarny Norma: EN 12050-2 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: Zestaw modułowy do montażu w miejscu instalacji Typ urządzenia: Mono ATEX: nie Wymiary Ciężar netto: 165 kg Ciężar brutto: 177 kg Odporność na wodę gruntową od dolnej krawędzi dna: 2000 mm Głębokość zabudowy: 1800 - 2250 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 806 mm Szerokość: 806 mm Wymiar opakowania: dł.: 1200 mm Wymiar opakowania: szer.: 800 mm Wymiar opakowania: wys.: 2220 mm Zbiornik/korpus Przewód tłoczny (DN): 32 Przewód tłoczny (DA): 40 mm Przyłącze przejścia kablowego (DN): 100 Przyłącze odpowietrzające (DN): 100 Odstęp między środkiem rury odpływowej a dnem zbiornika: 1394 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 400 mm Odstęp między środkiem rury dopływowej a dnem zbiornika: 455 mm Wielkość nominalna dopływu (DA): 160 mm Wielkość nominalna dopływu (DN): 150 mm Liczba dopływów: 1 Szerokość w świetle zbiornika urządzenia (LW): 600 mm Szerokość w świetle włazu (LW): 600 mm Cechy pokrywy Typ pokrywy: pokrywa okrągła Materiał pokrywy: Żeliwo szare z wypełnieniem betonowym Kolor pokrywy: czarny Pokrywy, Szerokość: 680 mm Pokrywy, Wysokość: 50 mm Pokrywy, Długość: 680 mm Blokada: niezaryglowany Klasa obciążenia: D 400 (EN 124) Przenośnik Pompa: GTF 1200 Liczba pomp: 1 Ciężar, pompa: 10 kg Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa Prąd znamionowy: 6,2 A Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,98 Stopień ochrony pompy: IP 68 (3 m) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 15,5 m³/h Maks. wys. podnoszenia: 9 m Prędkość obrotowa: 2650 U/min Pobór mocy P1: 1,4 kW Pobór mocy P2: 0,84 kW Tryb roboczy: S3 - 50% Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Wolny przelot Długość przewodu sieciowego pompy: 10 m Sterowanie Czujnik/Sonda poziomu: Przełącznik pływakowy Typ pomiaru poziomu: mechaniczny Napięcie robocze: 230 V Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa Długość przewodu sieciowego sterownik: 1,4 m Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
  Tytuł Nr art.
  Tytuł Nr art.
  Tytuł Nr art.
  Tytuł Nr art.
680018 Jednoręczne zamknięcie do zaworu zwrotnego 680018 Opis
680059 Pokrywa Klasa D, żeliwo szare 680059 Opis
680276 Pierścień zaciskowy do nasad, d: 600 mm 680276 Opis
680362 Podstawa pompa do przepompowni 680362 Opis
680363 Korpus spiralny do średnicy 30 mm 680363 Opis
680366 Wirnik do średnicy 30 mm 680366 Opis
680451 Pion instalacyjny 1800-2250 mm, od 02/2016 680451 Opis
680457 Zawór zwrotny z klapą zwrotną 680457 Opis
680476 Łącznik pompy pasujący przepompowni zewnę., od 01/2016 680476 Opis
680479 Przyłącze pompy Mono, pasujące przepompowni zewnętrznych 680479 Opis
680490 Zestaw uszczelniający Klapa zwrotna, uszczelki 680490 Opis
680594 Pompa zamienna Aquadive GTF 1200 z przełącznikiem pływakowym, 10 m 680594 Opis
680698 Jednoręczne zamknięcie do przyłącza gwintowanego 680698 Opis
850117 Uszczelka przeprowadzenia przewodu rurowego, DN100 850117 Opis
860116 Uszczelka do nasad, d: 600 mm 860116 Opis
  • Znak CE (ce_kennzeichnung): tak
  • Typ ścieków (abwasserart_de): Ścieki bez fekaliów
  • TÜV znak testowy (pruefzeichen): ID 1111241937
  • Sposób zabudowy (einbausituation): zabudowa w ziemi
  • Klasa obciążenia (belastungsklasse): D 400 (EN 124)
  • Pompa (pumpe): GTF 1200
  • Głębokość zabudowy (einbautiefe): 1.800  mm
  • Typ wirnika (laufrad_typ): Wolny przelot
  • (schaltgeraet):
  • Wielkość nominalna dopływu (DN) (zulauf_nennweite_dn): 150  mm
