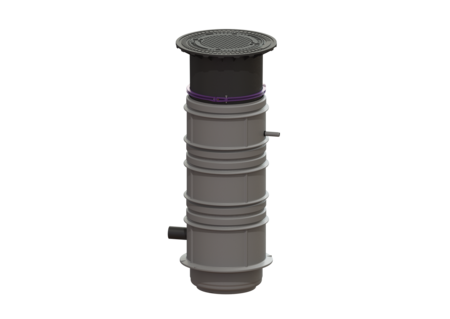

Przepompownia Aquapump Medium
Mono, GTF 1200, 1800-2250 mm, B
KESSEL Przepompownia Aquapump Medium, Mono, ścieków Ścieki bez fekaliów, klasa obciążenia B 125, głębokość zabudowy 1800 - 2250 mm, wysokość 103 mm, dł. pokrywy 648 mm, prąd rozruchowy maks. 14,9 A, z pompą zatapialną GTF 1200, rozpoznawania poziomu mechaniczny
- Najwyższe bezpieczeństwo
- skonfigurowany fabrycznie
- System studzienki LW 600 do zabudowy w ziemi
| Nr art. | 827830B |
|---|---|
| GTIN | 4026092045770 |
| Grupa Rabatowa | 60 |
Przepompownia Aquapump Medium Mono, GTF 1200, 1800-2250 mm, B
Przepompownia do ścieków bez fekaliów jest wyposażona w jedną lub dwie pompę zanurzeniową oraz zawór zwrotny. Za zbiornik służy system studzienki LW 600 z trwałego tworzywa sztucznego (PE-LLD) z otwartą komorą pompy z uniwersalnymi możliwościami podłączenia. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. Wersja Typ urządzenia: Pojedyncza jednostka Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100 Ustawienie: Ustawienie mokre Sterowanie pompą: Przełącznik pływakowy Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy System studzienek: LW 600 Cechy ogólne Kolor: czarny Norma: EN 12050-2 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: Zestaw modułowy do montażu w miejscu instalacji Typ urządzenia: Mono Wymiary Ciężar netto: 140 kg Ciężar brutto: 152 kg Odporność na wodę gruntową od dolnej krawędzi dna: 2000 mm Głębokość zabudowy: 1800 - 2250 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 806 mm Szerokość: 806 mm Wymiar opakowania: dł.: 1200 mm Wymiar opakowania: szer.: 800 mm Wymiar opakowania: wys.: 2220 mm Zbiornik/korpus Przewód tłoczny (DN): 32 Przewód tłoczny (DA): 40 mm Przyłącze przejścia kablowego (DN): 100 Przyłącze odpowietrzające (DN): 100 Odstęp między środkiem rury odpływowej a dnem zbiornika: 1394 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 400 mm Odstęp między środkiem rury dopływowej a dnem zbiornika: 455 mm Wielkość nominalna dopływu (DA): 160 mm Wielkość nominalna dopływu (DN): 150 mm Liczba dopływów: 1 Szerokość w świetle zbiornika urządzenia (LW): 600 mm Szerokość w świetle włazu (LW): 600 mm Cechy pokrywy Typ pokrywy: pokrywa okrągła Materiał pokrywy: Żeliwo szare Kolor pokrywy: czarny Pokrywy, Szerokość: 648 mm Pokrywy, Wysokość: 103 mm Pokrywy, Długość: 648 mm Blokada: niezaryglowany Klasa obciążenia: B 125 (EN 124) Przenośnik Pompa: GTF 1200 Liczba pomp: 1 Ciężar, pompa: 10 kg Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa Prąd znamionowy: 6,2 A Długość przewodu sieciowego pompy: 10 m Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,98 Stopień ochrony pompy: IP 68 (3 m) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 15,5 m³/h Maks. wys. podnoszenia: 9 m Prędkość obrotowa: 2650 U/min Pobór mocy P1: 1,4 kW Pobór mocy P2: 0,84 kW Tryb roboczy: S3 - 50% Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Wolny przelot Sterowanie Instrument do rozpoznania poziomu: Przełącznik pływakowy Typ pomiaru poziomu: mechaniczny Napięcie robocze: 230 V Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa Długość przewodu sieciowego sterownik: 1,4 m Prąd znamionowy: 6,2 A
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Urządzenie ostrzegawcze Basic z sondą elektrodową | 20222 | Opis |
 | Urządzenie ostrzegawcze Basic z sondą optyczną | 20223 | Opis |
 | Zestaw kompresorowy do napowietrzania | 28048 | Opis |
 | GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V | 28792 | Opis |
| Puszka łączeniowa do przedłużenia sondy hydrostatycznej | 28799 | Opis | |
 | Sonda optyczna, 5m, z 3 adapterami | 80888 | Opis |
 | Akcesoria do kabli | 80889 | Opis |
 | Akcesoria do kabli | 80891 | Opis |
| Zestaw do zabudowy Termostat, Higrostat | 97713 | Opis | |
| Szafka sterownicza zewnętrzna S:590 mm, do zabudowy urz. sterujących | 97714 | Opis | |
| Lampa ostrzegawcza do szafka sterownicza zewnętrzna | 97715 | Opis | |
| Szafka sterownicza zewnętrzna S:460 mm, do zabudowy urz. sterujących | 97716 | Opis | |
| Szafka sterownicza zewnętrzna S:785 mm, do zabudowy urz. sterujących | 97723 | Opis | |
| Szafka sterownicza zewnętrzna S:1115 mm, do zabudowy urz. sterujących | 97724 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Jednoręczne zamknięcie do zaworu zwrotnego | 680018 | Opis |
 | Pierścień zaciskowy do nasad, d: 600 mm | 680276 | Opis |
 | Podstawa pompa do przepompowni | 680362 | Opis |
 | Korpus spiralny do średnicy 30 mm | 680363 | Opis |
 | Wirnik do średnicy 30 mm | 680366 | Opis |
 | Pion instalacyjny 1800-2250 mm, od 02/2016 | 680451 | Opis |
 | Zawór zwrotny z klapą zwrotną | 680457 | Opis |
 | Łącznik pompy pasujący przepompowni zewnę., od 01/2016 | 680476 | Opis |
 | Przyłącze pompy Mono, pasujące przepompowni zewnętrznych | 680479 | Opis |
 | Zestaw uszczelniający Klapa zwrotna, uszczelki | 680490 | Opis |
 | Pompa zamienna Aquadive GTF 1200 z przełącznikiem pływakowym, 10 m | 680594 | Opis |
 | Jednoręczne zamknięcie do przyłącza gwintowanego | 680698 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN100 | 850117 | Opis |
 | Uszczelka do nasad, d: 600 mm | 860116 | Opis |
 | Pokrywa | 860131 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Test Reports and Certificates | |
| Deklaracja właściwości użytkowych | |
| Deklaracja zgodności |
- Znak CE (ce_kennzeichnung):
tak
- Typ ścieków (abwasserart_de):
Ścieki bez fekaliów
- TÜV znak testowy (pruefzeichen):
ID 1111241937
- Sposób zabudowy (einbausituation):
zabudowa w ziemi
- Klasa obciążenia (belastungsklasse): B 125 (EN 124)
- Pompa (pumpe): GTF 1200
- Głębokość zabudowy (einbautiefe): 1.800 mm
- Typ wirnika (laufrad_typ): Wolny przelot
- (schaltgeraet):
- Wielkość nominalna dopływu (DN) (zulauf_nennweite_dn): 150 mm
