Przepompownia Aquapump Medium

Mono, GTF1200, 1300-1750 mm, B

827820B
827820B
Arkusz danych produktu w formacie PDF

KESSEL Przepompownia Aquapump Medium, Mono, ścieków Ścieki bez fekaliów, klasa obciążenia B 125, głębokość zabudowy 1300 - 1750 mm, wysokość 103 mm, z pompą zatapialną GTF 1200, rozpoznawania poziomu mechaniczny

  • Najwyższe bezpieczeństwo
  • skonfigurowany fabrycznie
  • System studzienki LW 600 do zabudowy w ziemi
Nr art. 827820B
GTIN 4026092045732
Grupa Rabatowa 60

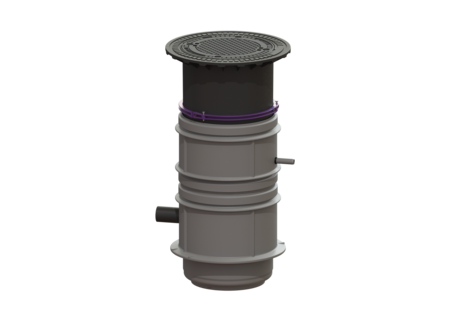

Przepompownia Aquapump Medium Mono, GTF1200, 1300-1750 mm, B
Przepompownia do ścieków bez fekaliów jest wyposażona w jedną lub dwie pompę zanurzeniową oraz zawór zwrotny. Za zbiornik służy system studzienki LW 600 z trwałego tworzywa sztucznego (PE-LLD) z otwartą komorą pompy z uniwersalnymi możliwościami podłączenia. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. Wersja Typ urządzenia: Pojedyncza jednostka Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100 Ustawienie: Ustawienie mokre Sterowanie pompą: Pływak Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy System studzienek: LW 600 Cechy ogólne Kolor: czarny Norma: EN 12050-2 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: Zestaw modułowy do montażu w miejscu instalacji Typ urządzenia: Mono Wymiary Ciężar netto: 121 kg Ciężar brutto: 128 kg Odporność na wodę gruntową od dolnej krawędzi dna: 2000 mm Głębokość zabudowy: 1300 - 1750 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 806 mm Szerokość: 806 mm Wymiar opakowania: dł.: 1200 mm Wymiar opakowania: szer.: 800 mm Wymiar opakowania: wys.: 1720 mm Zbiornik/korpus Przewód tłoczny (DN): 32 Przewód tłoczny (DA): 40 mm Przyłącze przejścia kablowego (DN): 100 Przyłącze odpowietrzające (DN): 100 Odstęp między środkiem rury odpływowej a dnem zbiornika: 894 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 400 mm Odstęp między środkiem rury dopływowej a dnem zbiornika: 455 mm Wielkość nominalna dopływu (DA): 160 mm Wielkość nominalna dopływu (DN): 150 mm Liczba dopływów: 1 Szerokość w świetle zbiornika urządzenia (LW): 600 mm Szerokość w świetle włazu (LW): 600 mm Cechy pokrywy Typ pokrywy: pokrywa okrągła Materiał pokrywy: Żeliwo szare Kolor pokrywy: czarny Pokrywy, Szerokość: 648 mm Pokrywy, Wysokość: 103 mm Pokrywy, Długość: 648 mm Blokada: niezaryglowany Klasa obciążenia: B 125 (EN 124) Przenośnik Pompa: GTF 1200 Liczba pomp: 1 Ciężar, pompa: 10 kg Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa Prąd znamionowy: 6,2 A Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,98 Stopień ochrony pompy: IP 68 (3 m) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 15,5 m³/h Maks. wys. podnoszenia: 9 m Prędkość obrotowa: 2650 U/min Pobór mocy P1: 1,4 kW Pobór mocy P2: 0,84 kW Tryb roboczy: S3 - 50% Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Wolny przelot Długość przewodu sieciowego pompy: 10 m Sterowanie Czujnik/Sonda poziomu: Przełącznik pływakowy Typ pomiaru poziomu: mechaniczny Napięcie robocze: 230 V Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa Długość przewodu sieciowego sterownik: 1,4 m Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
  Tytuł Nr art.
  Tytuł Nr art.
  Tytuł Nr art.
20222 Urządzenie ostrzegawcze Basic z sondą elektrodową 20222 Opis
20223 Urządzenie ostrzegawcze Basic z sondą optyczną 20223 Opis
28048 Zestaw kompresorowy do napowietrzania 28048 Opis
28792 GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V 28792 Opis
28799 Puszka łączeniowa do przedłużenia sondy hydrostatycznej 28799 Opis
80888 Zestaw części z. do s. optycznej Kabel o długości 5 m 80888 Opis
80889 Akcesoria do kabli Przedłużenie sondy 80889 Opis
80891 Akcesoria do kabli Przedłużka do pompy 80891 Opis
97713 Zestaw do zabudowy Termostat, Higrostat 97713 Opis
97714 Szafka sterownicza zewnętrzna S:590 mm, do zabudowy urz. sterujących 97714 Opis
97715 Lampa ostrzegawcza do szafka sterownicza zewnętrzna 97715 Opis
97716 Szafka sterownicza zewnętrzna S:460 mm, do zabudowy urz. sterujących 97716 Opis
Szafka sterownicza zewnętrzna S:785 mm, do zabudowy urz. sterujących 97723 Opis
97724 Szafka sterownicza zewnętrzna S: 1115 mm, do zabudowy urz. sterujących 97724 Opis
  Tytuł Nr art.
680018 Jednoręczne zamknięcie do zaworu zwrotnego 680018 Opis
680276 Pierścień zaciskowy do nasad, d: 600 mm 680276 Opis
680362 Podstawa pompa do przepompowni 680362 Opis
680363 Korpus spiralny do średnicy 30 mm 680363 Opis
680366 Wirnik do średnicy 30 mm 680366 Opis
680450 Pion instalacyjny 1300 - 1750 mm 680450 Opis
680457 Zawór zwrotny z klapą zwrotną 680457 Opis
680476 Łącznik pompy pasujący przepompowni zewnę., od 01/2016 680476 Opis
680479 Przyłącze pompy Mono, pasujące przepompowni zewnętrznych 680479 Opis
680490 Zestaw uszczelniający Klapa zwrotna, uszczelki 680490 Opis
680594 Pompa zamienna Aquadive GTF 1200 z przełącznikiem pływakowym, 10 m 680594 Opis
680698 Jednoręczne zamknięcie do przyłącza gwintowanego 680698 Opis
850117 Uszczelka przeprowadzenia przewodu rurowego, DN100 850117 Opis
860116 Uszczelka do nasad, d: 600 mm 860116 Opis
860131 Pokrywa Klasa B,żeliwo szare z wypełnien. beton. 860131 Opis
  • Znak CE (ce_kennzeichnung): tak
  • Typ ścieków (abwasserart_de): Ścieki bez fekaliów
  • TÜV znak testowy (pruefzeichen): ID 1111241937
  • Sposób zabudowy (einbausituation): zabudowa w ziemi
  • Klasa obciążenia (belastungsklasse): B 125 (EN 124)
  • Pompa (pumpe): GTF 1200
  • Głębokość zabudowy (einbautiefe): 1.300  mm
  • Typ wirnika (laufrad_typ): Wolny przelot
  • (schaltgeraet):
  • Wielkość nominalna dopływu (DN) (zulauf_nennweite_dn): 150  mm
