przepompownia Aquapump Medium
Duo, GTF 1200, 1800-2250 mm, D

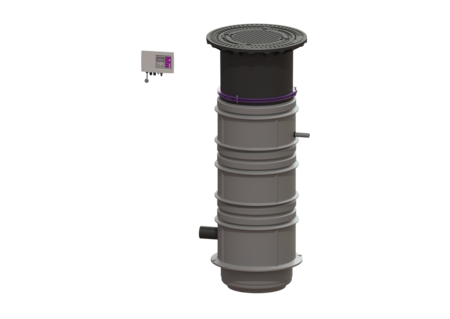

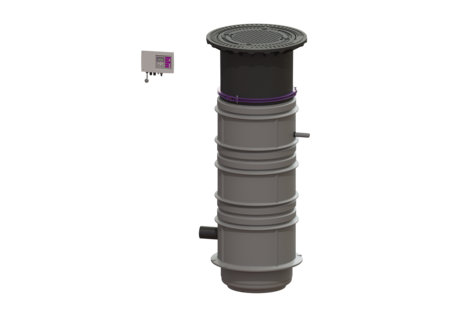

KESSEL przepompownia Aquapump Medium, Duo, ścieków Ścieki bez fekaliów, klasa obciążenia D 400, głębokość zabudowy 1800 - 2250 mm, wysokość 50 mm, dł. pokrywy 680 mm, prąd rozruchowy maks. 14,9 A, z 2 GTF 1200 pomp zatapialnych, rozpoznawania poziomu pneumatyczny
- Najwyższe bezpieczeństwo
- skonfigurowany fabrycznie
- System studzienki LW 600 do zabudowy w ziemi
Nr art. | 826831D |
---|---|
GTIN | 4026092045688 |
Grupa Rabatowa | 60 |
przepompownia Aquapump Medium Duo, GTF 1200, 1800-2250 mm, D
Przepompownia do ścieków bez fekaliów jest wyposażona w jedną lub dwie pompę zanurzeniową oraz zawór zwrotny. Za zbiornik służy system studzienki LW 600 z trwałego tworzywa sztucznego (PE-LLD) z otwartą komorą pompy z uniwersalnymi możliwościami podłączenia. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. Wersja typ urządzenia: urządzenie dwupompowe Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100 Ustawienie: Ustawienie mokre szer. ramy: sterownik Ochrona przeciwzalewowa: zintegrowany Przewód tłoczny: poziomy Mata izolująca akustycznie: LW 600 Cechy ogólne Kolor: czarny Norma: EN 12050-2 typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: Zestaw modułowy do montażu w miejscu instalacji typ urządzenia: Duo można nabyć od partnerów serwisowych: Nie Wymiary Ciężar netto: 167 kg Ciężar brutto: 179 kg Odporność na wodę gruntową od dolnej krawędzi dna: 2000 mm Głębokość zabudowy: 1800 - 2250 mm Możliwość regulacji wysokości: Nasada teleskopowa długość: 806 mm szer.: 806 mm Wymiar opakowania: dł.: 1200 mm Wymiar opakowania: szer.: 800 mm Wymiar opakowania: wys.: 2220 mm Zbiornik/korpus Przewód tłoczny (DN): 32 Przewód tłoczny (DA): 40 mm przyłącze przejścia kablowego (DN): 100 Przyłącze odpowietrzające (DN): 100 odstęp między środkiem rury odpływowej a dnem zbiornika: 1394 mm odstęp między dnem rury dopływowej a dnem zbiornika: 400 mm odstęp między środkiem rury dopływowej a dnem zbiornika: 455 mm Wielkość nominalna dopływu (DN): 160 mm Wielkość nominalna dopływu (DN): 150 mm typ dopływu: 1 szer. w świetle zbiornika urządzenia (LW): 600 mm szer. w świetle włazu (LW): 600 mm Cechy pokrywy typ pokrywy: pokrywa okrągła materiał pokrywy: Żeliwo szare z wypełnieniem betonowym Kolor pokrywy: czarny pokrywy, szer.: 680 mm pokrywy, wys.: 50 mm pokrywy, długość: 680 mm Blokada pokrywy: niezaryglowany Klasa obciążenia: D 400 (EN 124) Przenośnik Sterowanie pompą: GTF 1200 liczba pomp: 2 Ciężar: 10 kg typ przyłącza: Wtyczka kodowana Prąd znamionowy: 6,2 A dł. przewodu sieciowego pompy: 10 m System samodiagnozy (SDS): I Klasa izolacji: F Współczynnik mocy Cos phi: 0,98 Stopień ochrony urządzenia sterowniczego: IP 68 (3 m) GPZ: zintegrowany maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C maks. wydajność tłoczenia: 15,5 m³/h maks. wys. podnoszenia: 9 m Prędkość obrotowa: 2650 U/min Pobór mocy P1: 1,4 kW Pobór mocy P2: 0,84 kW Tryb roboczy: S1 typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Wolny przelot Sterowanie Sterownik: Comfort czujnik alarmowy: Sonda optyczna Instrument do rozpoznania poziomu: Dzwon zanurzeniowy typ pomiaru poziomu: pneumatyczny Stopień ochrony sondy: IP 54 Napięcie robocze: 230 V typ przyłącza: Wtyczka kodowana dł. przewodu sieciowego urządzenia sterującego: 1,4 m Kontakt bezpotencjałowy: opcjonalny Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Prąd znamionowy: 6,2 A
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Ochorna przeciwbryzgowa dla sondy | 28706 | Opis | |
Sterownik Comfort Duo 230V | 28746 | Opis | |
Jednoręczne zamknięcie do zaworu zwrotnego | 680018 | Opis | |
Bateria Blok 9 V | 680034 | Opis | |
Pokrywa Klasa D, żeliwo szare | 680059 | Opis | |
Wąż ciśnieniowy sprzedawany na metry, 6x4 mm 100 | 680071 | Opis | |
Dzwon zanurzeniowy bez węża | 680108 | Opis | |
Pierścień zaciskowy do nasad, d: 600 mm | 680276 | Opis | |
Podstawa pompa do przepompowni | 680362 | Opis | |
Korpus spiralny do średnicy 30 mm | 680363 | Opis | |
Wirnik do średnicy 30 mm | 680366 | Opis | |
Pion instalacyjny 1800-2250 mm, od 02/2016 | 680451 | Opis | |
Zawór zwrotny z klapą zwrotną | 680457 | Opis | |
Łącznik pompy pasujący przepompowni zewnę., od 01/2016 | 680476 | Opis | |
Przyłącze pompy Duo, pasujące przepompowni zewnętrznych | 680480 | Opis | |
Zestaw uszczelniający 2 klapy zwrotne, 4 uszczelki | 680491 | Opis | |
Pompa zamienna Aquadive GTF 1200 bez przełącznika pływakowego, 10 m | 680595 | Opis | |
Jednoręczne zamknięcie do przyłącza gwintowanego | 680698 | Opis | |
Zestaw adapterów do sondy | 80892 | Opis | |
Sonda optyczna DN 125/150 15m | 80988 | Opis | |
Uszczelka przeprowadzenia przewodu rurowego, DN100 | 850117 | Opis | |
Uszczelka wargowa DN600 do nasady | 860116 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Test Reports and Certificates | |
Deklaracja właściwości użytkowych | |
Deklaracja zgodności |
- Znak CE (ce_kennzeichnung): tak
- typ ścieków (abwasserart_de): Ścieki bez fekaliów
- Sterownik (schaltgeraet): Comfort
- TÜV znak testowy (pruefzeichen): ID 1111241937
- Sposób zabudowy (einbausituation): zabudowa w ziemi
- Klasa obciążenia (belastungsklasse): D 400 (EN 124)
- Sterowanie pompą (pumpe): GTF 1200
- Głębokość zabudowy (einbautiefe): 1.800 mm
- Typ wirnika (laufrad_typ): Wolny przelot
- Wielkość nominalna dopływu (DN) (zulauf_nennweite_dn): 150 mm
