Przepompownia Aquapump Medium

Duo, GTF 1200, 1300-1750 mm, D

Arkusz danych produktu w formacie PDF

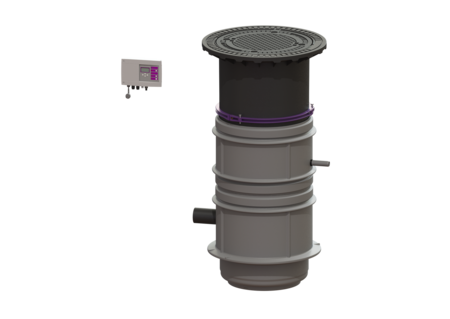

KESSEL Przepompownia Aquapump Medium, Duo, ścieków Ścieki bez fekaliów, klasa obciążenia D 400, głębokość zabudowy 1300 - 1750 mm, wysokość 50 mm, dł. pokrywy 680 mm, prąd rozruchowy maks. 14,9 A, z 2 GTF 1200 pomp zatapialnych, rozpoznawania poziomu pneumatyczny

  • Najwyższe bezpieczeństwo
  • skonfigurowany fabrycznie
  • System studzienki LW 600 do zabudowy w ziemi
Nr art. 826821D
GTIN 4026092045664
Grupa Rabatowa 60

Przepompownia Aquapump Medium Duo, GTF 1200, 1300-1750 mm, D
Przepompownia do ścieków bez fekaliów jest wyposażona w jedną lub dwie pompę zanurzeniową oraz zawór zwrotny. Za zbiornik służy system studzienki LW 600 z trwałego tworzywa sztucznego (PE-LLD) z otwartą komorą pompy z uniwersalnymi możliwościami podłączenia. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów. Wersja Typ urządzenia: urządzenie dwupompowe Uszczelka do przeprowadzenia przewodu rurowego (DN): 100 Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100 Ustawienie: Ustawienie mokre Sterowanie pompą: sterownik Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy System studzienek: LW 600 Cechy ogólne Kolor: czarny Norma: EN 12050-2 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w ziemi Stan w momencie dostawy: Zestaw modułowy do montażu w miejscu instalacji Typ urządzenia: Duo Wymiary Ciężar netto: 126 kg Ciężar brutto: 143 kg Odporność na wodę gruntową od dolnej krawędzi dna: 2000 mm Głębokość zabudowy: 1300 - 1750 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 806 mm Szerokość: 806 mm Wymiar opakowania: dł.: 1200 mm Wymiar opakowania: szer.: 800 mm Wymiar opakowania: wys.: 1720 mm Zbiornik/korpus Przewód tłoczny (DN): 32 Przewód tłoczny (DA): 40 mm Przyłącze przejścia kablowego (DN): 100 Przyłącze odpowietrzające (DN): 100 Odstęp między środkiem rury odpływowej a dnem zbiornika: 894 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 400 mm Odstęp między środkiem rury dopływowej a dnem zbiornika: 455 mm Wielkość nominalna dopływu (DA): 160 mm Wielkość nominalna dopływu (DN): 150 mm Liczba dopływów: 1 Szerokość w świetle zbiornika urządzenia (LW): 600 mm Szerokość w świetle włazu (LW): 600 mm Cechy pokrywy Typ pokrywy: pokrywa okrągła Materiał pokrywy: Żeliwo szare z wypełnieniem betonowym Kolor pokrywy: czarny Pokrywy, Szerokość: 680 mm Pokrywy, Wysokość: 50 mm Pokrywy, Długość: 680 mm Blokada: niezaryglowany Klasa obciążenia: D 400 (EN 124) Przenośnik Pompa: GTF 1200 Liczba pomp: 2 Ciężar, pompa: 10 kg Typ przyłącza: Wtyczka kodowana Prąd znamionowy: 6,2 A Długość przewodu sieciowego pompy: 10 m Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,98 Stopień ochrony pompy: IP 68 (3 m) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 15,5 m³/h Maks. wys. podnoszenia: 9 m Prędkość obrotowa: 2650 U/min Pobór mocy P1: 1,4 kW Pobór mocy P2: 0,84 kW Tryb roboczy: S1 Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Wolny przelot Sterowanie Sterownik: Comfort Czujnik alarmowy: Sonda optyczna Instrument do rozpoznania poziomu: Dzwon zanurzeniowy Typ pomiaru poziomu: pneumatyczny Stopień ochrony sterowniku: IP 54 Napięcie robocze: 230 V Typ przyłącza: Wtyczka kodowana Długość przewodu sieciowego sterownik: 1,4 m Kontakt bezpotencjałowy: opcjonalny Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Prąd znamionowy: 6,2 A
  Tytuł Nr art.
  Tytuł Nr art.
  Tytuł Nr art.
  Tytuł Nr art.
Ochorna przeciwbryzgowa dla sondy 28706 Opis
Sterownik Comfort Duo 230V 28746 Opis
Jednoręczne zamknięcie do zaworu zwrotnego 680018 Opis
Bateria Blok 9 V 680034 Opis
Pokrywa Klasa D, żeliwo szare 680059 Opis
Wąż ciśnieniowy sprzedawany na metry, 6x4 mm 100 680071 Opis
Dzwon zanurzeniowy bez węża 680108 Opis
Pierścień zaciskowy do nasad, d: 600 mm 680276 Opis
Podstawa pompa do przepompowni 680362 Opis
Korpus spiralny do średnicy 30 mm 680363 Opis
Wirnik do średnicy 30 mm 680366 Opis
Pion instalacyjny 1300 - 1750 mm 680450 Opis
Zawór zwrotny z klapą zwrotną 680457 Opis
Łącznik pompy pasujący przepompowni zewnę., od 01/2016 680476 Opis
Przyłącze pompy Duo, pasujące przepompowni zewnętrznych 680480 Opis
Zestaw uszczelniający 2 klapy zwrotne, 4 uszczelki 680491 Opis
Pompa zamienna Aquadive GTF 1200 bez przełącznika pływakowego, 10 m 680595 Opis
Jednoręczne zamknięcie do przyłącza gwintowanego 680698 Opis
Adapter Zestaw sonda optyczna 80892 Opis
Sonda optyczna DN 125/150 15m 80988 Opis
Uszczelka przeprowadzenia przewodu rurowego, DN100 850117 Opis
Uszczelka do nasad, d: 600 mm 860116 Opis
  • Znak CE (ce_kennzeichnung): tak
  • Typ ścieków (abwasserart_de): Ścieki bez fekaliów
  • Sterownik (schaltgeraet): Comfort
  • TÜV znak testowy (pruefzeichen): ID 1111241937
  • Sposób zabudowy (einbausituation): zabudowa w ziemi
  • Klasa obciążenia (belastungsklasse): D 400 (EN 124)
  • Pompa (pumpe): GTF 1200
  • Głębokość zabudowy (einbautiefe): 1.300  mm
  • Typ wirnika (laufrad_typ): Wolny przelot
  • Wielkość nominalna dopływu (DN) (zulauf_nennweite_dn): 150  mm
