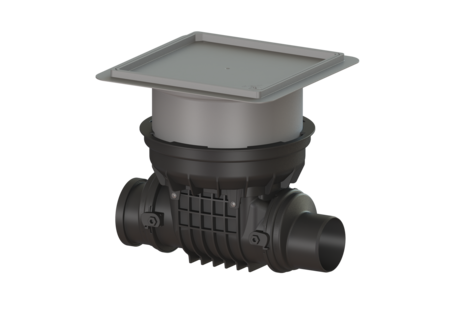

Zawór przeciwzalewowy Staufix
DN 125,płyta podł.,do wklej. płyt.,typ 2
KESSEL Zawór przeciwzalewowy Staufix, wielkość nominalna (DN) 125, ścieków Ścieki bez fekaliów, zamknięcie Lock & Lift, zabudowa w płycie podłogowej, typ pokrywy pokrywa do wklejenia płytek, nie
- Opcjonalna klapa do ochrony przed gryzoniami dla dodatkowego bezpieczeństwa
- Elastyczna zabudowa, dostępne różne pokrywy przy zabudowie w płycie podłogowej
- Alternatywnie dostępny również jako zestaw modułowy
| Nr art. | 730125.10X |
|---|---|
| GTIN | 4026092076446 |
| Grupa Rabatowa | 10 |
Zawór przeciwzalewowy Staufix DN 125,płyta podł.,do wklej. płyt.,typ 2
Zawór przeciwzalewowy do ścieków bez fekaliów jest wyposażony w dwie klapy mechaniczne, które samoczynnie zamykają się podczas przepływu zwrotnego. Jedna klapa zwrotna służy jednocześnie jako ręczne zamykanie awaryjne. Modułowy system elementów KESSEL pozwala na bezproblemowe przezbrojenie istniejących urządzeń w zawór przeciwzalewowy StaufixControl. Wersja Klapa ze stali nierdzewnej jako ochrona przed gryzoniami: nie Zamknięcie awaryjne: tak Mechaniczne klapy zwrotne: 2 Cechy ogólne Kolor: czarny Norma: EN 13564 Wielkość nominalna (DN): 125 Średnica zewnętrzna (DA): 125 mm Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: gotowy do instalacji (części łączące do podłączenia w miejscu instalacji) Ochrona przeciwzalewowa: Typ 2 Wymiary Ciężar netto: 7,8 kg Ciężar brutto: 10,4 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3 mm Wybranie, Szerokość: 750 mm Wybranie, długość: 750 mm Spadek: 8 mm Głębokość zabudowy: 341 - 464 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 511 mm Szerokość: 444 mm Wymiar opakowania: dł.: 586 mm Wymiar opakowania: szer.: 486 mm Wymiar opakowania: wys.: 496 mm Cechy pokrywy Typ pokrywy: pokrywa do wklejenia płytek Materiał pokrywy: Tworzywo sztuczne Pokrywy, Szerokość: 366 mm Pokrywy, Długość: 366 mm Blokada: Lock & Lift Klasa obciążenia: K 3 (EN 1253-1) Szczelność: wodoszczelny Maks. grubość podłogi : 16 mm
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Zewnętrzny sygnalizator akustyc. do opt-/akus. sygnali. przepł. zwrotnego | 72222 | Opis |
 | Przełącznik sterowany bezprzewod. w formie wtyczki z gniazdem | 72223 | Opis |
 | Pokrywa SaufixControl DN 90-100 przezbro | 72224 | Opis |
 | Pokrywa SaufixControl DN125-200 przezbro | 72225 | Opis |
 | Przedłużka Pogłębiona zabudowa, z kołnierzem | 830070 | Opis |
 | Przedłużka Pogłębiona zabudowa, Kołnierz/przeciwko. | 830073 | Opis |
 | Przedłużka Płyta podłogowa, do beton wodoszczelnego | 830075 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Bateria 3 V do sterownik | 680665 | Opis |
 | Uszczelka Uszczelka pokrywy do Staufix DN 125-200 | 686113 | Opis |
 | Uszczelka do pokrywy, System 330 mm | 686114 | Opis |
 | Uszczelka Uszczelka wargowa, System 330 mm | 686115 | Opis |
 | Lejek kontrolny z uszczelką | 70214 | Opis |
 | Klapa zwrotna DN 125/150 | 70232 | Opis |
 | Część wsuwana DN 125/150, z uszczelką | 70242 | Opis |
 | Pokrywa zamykająca DN125-200, zamknięcie awaryjne | 72230 | Opis |
 | Pokrywa wodoszczelna, czarna 366x366 mm | 830050 | Opis |
 | Króciec bosy DN 125, z uszczelką | 83082 | Opis |
 | Kielich DN 125, z uszczelką | 83086 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Test Reports and Certificates | |
| Deklaracja właściwości użytkowych |
- Wielkość nominalna (DN) (nennweite): 125
- Materiał pokrywy (abdeckung_material):
Tworzywo sztuczne
- Sposób zabudowy (einbausituation):
zabudowa w płycie podłogowej
- Znak CE (ce_kennzeichnung):
tak
- Typ ścieków (abwasserart_de):
Ścieki bez fekaliów
- Ochrona przeciwzalewowa (rueckstauschutz): Typ 2
- Klapa ze stali nierdzewnej jako ochrona przed gryzoniami (edelstahlklappe_rattenschutz): nie
- Długość (laenge): 511 mm
- Szerokość (breite): 444 mm
