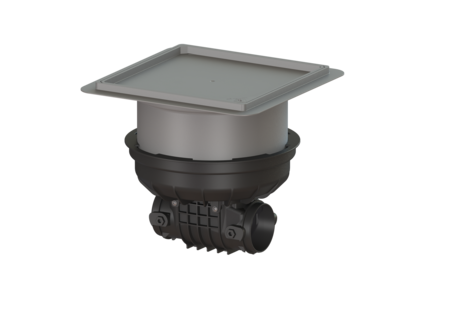

Korpus Staufix typ 2
DN 90-100, płyta podł., do wklej. płytek
KESSEL Korpus Staufix typ 2, wielkość nominalna (DN) 90-100, szczelność wodoszczelny, zabudowa w płycie podłogowej, typ pokrywy pokrywa do wklejenia płytek, nie
- Łatwe przezbrojenie na StaufixControl
- Elastyczna zabudowa
- Dostępne różne pokrywy przy zabudowie w płycie podłogowej
| Nr art. | 730000.10X |
|---|---|
| GTIN | 4026092076255 |
| Grupa Rabatowa | 10 |
Korpus Staufix typ 2 DN 90-100, płyta podł., do wklej. płytek
Korpus Staufix do ścieków bez fekaliów jest wyposażony w dwie mechaniczne klapy, które zamykają się samoczynnie w przypadku przepływu zwrotnego. Jedna klapa zwrotna służy jednocześnie jako ryglowane ręcznie zamknięcie awaryjne. Króciec bosy i kielich o wymaganym rozmiarze są dostępne opcjonalnie. Modułowy system elementów KESSEL pozwala na bezproblemowe przezbrojenie istniejących urządzeń na zawór przeciwzalewowy StaufixControl. Wersja Klapa ze stali nierdzewnej jako ochrona przed gryzoniami: nie Zamknięcie awaryjne: tak Mechaniczne klapy zwrotne: 2 Cechy ogólne Kolor: czarny Norma: EN 13564 Wielkość nominalna (DN): 90-100 Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: gotowy do instalacji (części łączące do podłączenia w miejscu instalacji) Ochrona przeciwzalewowa: Typ 2 Wymiary Ciężar netto: 5,6 kg Ciężar brutto: 8,2 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Wybranie, Szerokość: 750 mm Wybranie, długość: 750 mm Spadek: 8 mm Głębokość zabudowy: 287 - 410 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 444 mm Szerokość: 444 mm Wymiar opakowania: dł.: 586 mm Wymiar opakowania: szer.: 486 mm Wymiar opakowania: wys.: 496 mm Cechy pokrywy Typ pokrywy: pokrywa do wklejenia płytek Materiał pokrywy: Tworzywo sztuczne Pokrywy, Szerokość: 368 mm Pokrywy, Wysokość: 48 mm Pokrywy, Długość: 368 mm Blokada: zaryglowany Klasa obciążenia: K 3 (EN 1253-1) Szczelność: wodoszczelny Maks. grubość podłogi : 16 mm
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Bateria 3 V do sterownik | 680665 | Opis |
 | Uszczelka Uszczelka pokrywy do Staufix DN 90-110 | 686112 | Opis |
 | Uszczelka do pokrywy, System 330 mm | 686114 | Opis |
 | Uszczelka Uszczelka wargowa, System 330 mm | 686115 | Opis |
 | Lejek kontrolny z uszczelką | 70214 | Opis |
 | Klapa zwrotna DN 100 | 70231 | Opis |
 | Część wsuwana DN 100, z uszczelką | 70241 | Opis |
 | Pokrywa zamykająca DN 90-100, zamknięcie awaryjne | 72229 | Opis |
 | Pokrywa wodoszczelna, czarna 366x366 mm | 830050 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD |
- Materiał pokrywy (abdeckung_material):
Tworzywo sztuczne
- Sposób zabudowy (einbausituation):
zabudowa w płycie podłogowej
- Znak CE (ce_kennzeichnung):
tak
- Wielkość nominalna (DN) (nennweite): 90-100
- Długość (laenge): 444 mm
- Szerokość (breite): 444 mm
- Ochrona przeciwzalewowa (rueckstauschutz): Typ 2
- Klapa ze stali nierdzewnej jako ochrona przed gryzoniami (edelstahlklappe_rattenschutz): nie
