Korpus Ferrofix
Sys 125, DN 70, Odpływ pionowy
KESSEL Korpus Ferrofix, System 125, wielkość nominalna (DN) 70, króciec pionowy, zszczelnienie korpusie przez Krawędź przyłączeniowa, wymiar zewnętrzny (DZ) 78 mm
- Z wyjątkowo higienicznej stali nierdzewnej odpornej na wysokie obciążenia mechaniczne
- Możliwość dowolnego łączenia z nasadami
| Nr art. | 54410 |
|---|---|
| GTIN | 4026092053638 |
| Grupa Rabatowa | 70 |

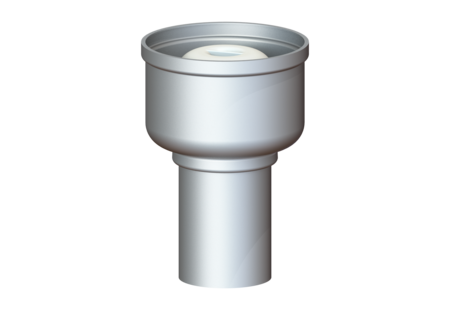

Korpus Ferrofix Sys 125, DN 70, Odpływ pionowy
Korpus Ferrofix ze stali nierdzewnej służy w połączeniu z nasadą w systemie 125 do odwodnienia punktowego i jest wyposażony w wyjmowany syfon i pokrywę ochronną na czas fazy budowlanej. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wersja System: 125 Uszczelnienie na korpusie: Krawędź przyłączeniowa Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 70 Średnica zewnętrzna (DA): 78 mm Aprobata: Z-19.53-2414,Z-19.17-1719 ATEX: nie Syfon: w zestawie Wymiary Ciężar netto: 1,06 kg Ciężar brutto: 1,22 kg Długość: 142 mm Szerokość: 142 mm Wysokość: 204 mm Wymiar opakowania: dł.: 247 mm Wymiar opakowania: szer.: 247 mm Wymiar opakowania: wys.: 180 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Stal nierdzewna 14301 Wariant króćca: pionowy
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Nasada Ferrofix Sys 125, z mufą przyłącz. DN 50, L15 | 48435 | Opis |
 | Nasada Variofix Ruszt szczel., V2A, antypoślizgowy, L15 | 48907 | Opis |
 | Nasada Variofix Ruszt szczelinowy, V2A, K 3 | 48963 | Opis |
 | Nasada Variofix Kratka, V2A, L 15 | 48965 | Opis |
 | Nasada Ferrofix Ruszt szczel. czarny, 146x146 mm, K3 | 48977 | Opis |
 | Nasadka sys. 125 150x150 stal nierdz. | 54910 | Opis |
 | 54911 | Opis | |
 | Nasada system 125 | 54912 | Opis |
 | Nasadka s125 stal nierdzewna z płytą | 54913 | Opis |
 | Nasada s125 ruszt kratowy 150x150 | 54914 | Opis |
 | Nasada Ferrofix Sys125,koł. do prz. hydr.,kr.,146x1146mm | 54915 | Opis |
 | Nasada Ferrofix Sys 125, Kratka, 200 x 200 mm | 54916 | Opis |
 | Nasada Ferrofix Sys125,koł. do prz. hydr.,kr.,200x200mm | 54917 | Opis |
 | Nasada Ferrofix Sys125,koł. do prz. h.,r.sz.,146x1146mm | 54919 | Opis |
 | Nasadka-rewizja s.125 pokrywa 150x150 V2 | 54920 | Opis |
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 50, 70, 80 | 48099 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
 | Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis |
 | Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
 | Przedłużka S125, z dociskowym kołnierzem uszczel. | 54187 | Opis |
 | Przedłużka System 125, boczny dopływ DN 50/40 | 54189 | Opis |
 | Przedłużka System 125, Stal nierdzewna V2A | 54900 | Opis |
 | Przedłużka S125, kołnierz do przyklejenia hydroiz. | 54901 | Opis |
 | Przedłużka System 125, boczny dopływ DN 50 | 54902 | Opis |
 | Przedłużka | 54903 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Zatwierdzenie | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 70
- Materiał korpusu wpustu (material_grundkoerper):
Stal nierdzewna 14301
- TÜV znak testowy (pruefzeichen):
ID 1111244461
- Wariant króćca (stutzen_ausfuehrung):
pionowy
- Syfon (geruchsverschluss): wodny
