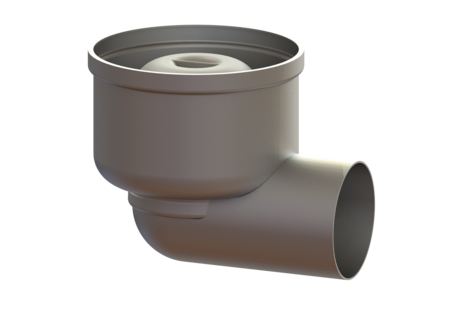

Korpus Ferrofix
Sys 125, DN 70, Odpływ boczny
KESSEL Korpus Ferrofix, System 125, wielkość nominalna (DN) 70, króciec boczny, zszczelnienie korpusie przez Krawędź przyłączeniowa, wymiar zewnętrzny (DZ) 78 mm
- Z wyjątkowo higienicznej stali nierdzewnej odpornej na wysokie obciążenia mechaniczne
- Możliwość dowolnego łączenia z nasadami
Nr art. | 54400 |
---|---|
GTIN | 4026092053614 |
Grupa Rabatowa | 70 |
Korpus Ferrofix Sys 125, DN 70, Odpływ boczny
Korpus Ferrofix ze stali nierdzewnej służy w połączeniu z nasadą w systemie 125 do odwodnienia punktowego i jest wyposażony w wyjmowany syfon i pokrywę ochronną na czas fazy budowlanej. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wersja System: 125 Uszczelnienie na korpusie: Krawędź przyłączeniowa Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 70 Średnica zewnętrzna (DA): 78 mm ATEX: nie Syfon: w zestawie Wymiary Ciężar netto: 1,07 kg Ciężar brutto: 1,07 kg Długość: 181 mm Szerokość: 142 mm Wysokość: 145 mm Wymiar opakowania: dł.: 200 mm Wymiar opakowania: szer.: 200 mm Wymiar opakowania: wys.: 175 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Stal nierdzewna 14301 Wariant króćca: boczny
Tytuł | Nr art. | ||
---|---|---|---|
Nasada Ferrofix Sys 125, z mufą przyłącz. DN 50, L15 | 48435 | Opis | |
Nasada Variofix Ruszt szczel., V2A, antypoślizgowy, L15 | 48907 | Opis | |
Nasada Variofix Ruszt szczelinowy, V2A, K 3 | 48963 | Opis | |
Nasada Variofix Kratka, V2A, L 15 | 48965 | Opis | |
Nasada Ferrofix Ruszt szczel. czarny, 146x146 mm, K3 | 48977 | Opis | |
Nasadka sys. 125 150x150 stal nierdz. | 54910 | Opis | |
54911 | Opis | ||
Nasada system 125 | 54912 | Opis | |
Nasadka s125 stal nierdzewna z płytą | 54913 | Opis | |
Nasada Ferrofix Sys 125, Kratka, 150 x 150 mm | 54914 | Opis | |
Nasada Ferrofix Sys125,koł. do prz. hydr.,kr.,146x1146mm | 54915 | Opis | |
Nasada Ferrofix Sys 125, Kratka, 200 x 200 mm | 54916 | Opis | |
Nasada Ferrofix Sys125,koł. do prz. hydr.,kr.,200x200mm | 54917 | Opis | |
Nasada Ferrofix Sys125,koł. do prz. h.,r.sz.,146x1146mm | 54919 | Opis | |
Nasadka-rewizja s.125 pokrywa 150x150 V2 | 54920 | Opis |
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis | |
Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis | |
Przedłużka S125, z dociskowym kołnierzem uszczel. | 54187 | Opis | |
Przedłużka System 125, boczny dopływ DN 50/40 | 54189 | Opis | |
Przedłużka System 125, Stal nierdzewna V2A | 54900 | Opis | |
Przedłużka S125, kołnierz do przyklejenia hydroiz. | 54901 | Opis | |
Przedłużka System 125, boczny dopływ DN 50 | 54902 | Opis | |
Przedłużka | 54903 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 70
- Materiał korpusu wpustu (material_grundkoerper): Stal nierdzewna 14301
- TÜV znak testowy (pruefzeichen): ID 1111244461
- Wariant króćca (stutzen_ausfuehrung): boczny
- Syfon (geruchsverschluss): wodny
