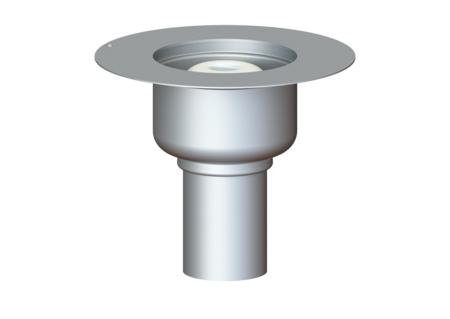

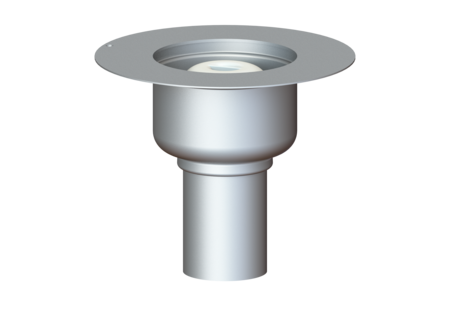

Korpus Ferrofix, kołnier.
Sys125, DN70, odpływ pionowy
KESSEL Korpus Ferrofix, kołnier., wielkość nominalna (DN) 70, System 125, króciec pionowy, zszczelnienie korpusie przez Kołnierz do uszczelnień klejonych (odpowiedni do barier przeciwwilgociowych)
- Z wyjątkowo higienicznej stali nierdzewnej odpornej na wysokie obciążenia mechaniczne
- Możliwość dowolnego łączenia z nasadami
| Nr art. | 54310 |
|---|---|
| GTIN | 4026092072363 |
| Grupa Rabatowa | 70 |
Korpus Ferrofix, kołnier. Sys125, DN70, odpływ pionowy
Korpus Ferrofix ze stali nierdzewnej służy w połączeniu z nasadą w systemie 125 do odwodnienia punktowego i jest wyposażony w wyjmowany syfon i pokrywę ochronną na czas fazy budowlanej. Kołnierz do przyklejenia hydroizolacji o szerokości 50 mm nadaje się uszczelnień zespolonych, zgodnie z DIN 18534, do wszystkich klas obciążenia wodą. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wyrównanie potencjałów nie jest konieczne. Wersja System: 125 Uszczelnienie na korpusie: Kołnierz do uszczelnień klejonych (odpowiedni do barier przeciwwilgociowych) Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 70 Średnica zewnętrzna (DA): 78 mm Aprobata: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Syfon: wodny Wymiary Ciężar netto: 1,24 kg Ciężar brutto: 1,53 kg Długość: 240 mm Szerokość: 240 mm Wysokość: 207 mm Wymiar opakowania: dł.: 280 mm Wymiar opakowania: szer.: 280 mm Wymiar opakowania: wys.: 260 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Stal nierdzewna 14301 Wariant króćca: pionowy
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Nasada Ferrofix Sys 125, z mufą przyłącz. DN 50, L15 | 48435 | Opis |
 | Nasada Variofix Ruszt szczel., V2A, antypoślizgowy, L15 | 48907 | Opis |
 | Nasada Variofix Ruszt szczelinowy, V2A, K 3 | 48963 | Opis |
 | Nasada Variofix Kratka, V2A, L 15 | 48965 | Opis |
 | Nasada Ferrofix Ruszt szczel. czarny, 146x146 mm, K3 | 48977 | Opis |
 | Nasadka sys. 125 150x150 stal nierdz. | 54910 | Opis |
 | 54911 | Opis | |
 | Nasada system 125 | 54912 | Opis |
 | Nasadka s125 stal nierdzewna z płytą | 54913 | Opis |
 | Nasada s125 ruszt kratowy 150x150 | 54914 | Opis |
 | Nasada Ferrofix Sys125,koł. do prz. hydr.,kr.,146x1146mm | 54915 | Opis |
 | Nasada Ferrofix Sys 125, Kratka, 200 x 200 mm | 54916 | Opis |
 | Nasada Ferrofix Sys125,koł. do prz. hydr.,kr.,200x200mm | 54917 | Opis |
 | Nasada Ferrofix Sys125,koł. do prz. h.,r.sz.,146x1146mm | 54919 | Opis |
 | Nasadka-rewizja s.125 pokrywa 150x150 V2 | 54920 | Opis |
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 50, 70, 80 | 48099 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
 | Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis |
 | Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
 | Przedłużka S125, z dociskowym kołnierzem uszczel. | 54187 | Opis |
 | Przedłużka System 125, boczny dopływ DN 50/40 | 54189 | Opis |
 | Przedłużka System 125, Stal nierdzewna V2A | 54900 | Opis |
 | Przedłużka S125, kołnierz do przyklejenia hydroiz. | 54901 | Opis |
 | Przedłużka System 125, boczny dopływ DN 50 | 54902 | Opis |
 | Przedłużka | 54903 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Zatwierdzenie |
- Wielkość nominalna (DN) (nennweite): 70
- Materiał korpusu wpustu (material_grundkoerper):
Stal nierdzewna 14301
- Wariant króćca (stutzen_ausfuehrung):
pionowy
- Syfon (geruchsverschluss): wodny
