Korpus Ferrofix, doc. koł. uszcz.
Sys 125,DN100,o. pion.

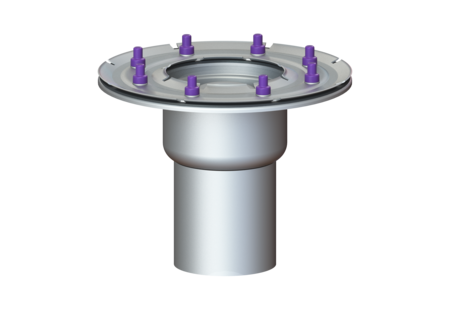

KESSEL Korpus Ferrofix, doc. koł. uszcz., wielkość nominalna (DN) 100, System 125, króciec pionowy, zszczelnienie korpusie przez Dociskowy kołnierz uszczelniający (odpowiedni do tworzenia uszczelnień wodoszczelnych)
- Z wyjątkowo higienicznej stali nierdzewnej odpornej na wysokie obciążenia mechaniczne
- Możliwość dowolnego łączenia z nasadami
Nr art. | 54230 |
---|---|
GTIN | 4026092053683 |
Grupa Rabatowa | 70 |
Korpus Ferrofix, doc. koł. uszcz. Sys 125,DN100,o. pion.
Korpus Ferrofix ze stali nierdzewnej służy w połączeniu z nasadą w systemie 125 do odwodnienia punktowego i jest wyposażony w wyjmowany syfon i pokrywę ochronną na czas fazy budowlanej. Dociskowy kołnierz uszczelniający z bolcami i śrubami ze stali nierdzewnej służy do dociskania lub zgrzewania taśm bitumicznych i polimerowo-bitumicznych oraz taśm uszczelniających z tworzywa sztucznego i elastomerów. Do uszczelnień wodoszczelnych mogą być stosowane tylko sprawdzone przez producenta membrany hydroizolacyjne. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wersja System: 125 Uszczelnienie na korpusie: Dociskowy kołnierz uszczelniający (odpowiedni do tworzenia uszczelnień wodoszczelnych) Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Aprobata: Z-19.53-2414,Z-19.17-1719 ATEX: nie Syfon: w zestawie Wymiary Ciężar netto: 2,55 kg Ciężar brutto: 2,84 kg Długość: 273 mm Szerokość: 273 mm Wysokość: 201 mm Wymiar opakowania: dł.: 280 mm Wymiar opakowania: szer.: 280 mm Wymiar opakowania: wys.: 260 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Stal nierdzewna 14301 Wariant króćca: pionowy
Tytuł | Nr art. | ||
---|---|---|---|
Nasada Ferrofix Sys 125, z mufą przyłącz. DN 50, L15 | 48435 | Opis | |
Nasada Variofix Ruszt szczel., V2A, antypoślizgowy, L15 | 48907 | Opis | |
Nasada Variofix Ruszt szczelinowy, V2A, K 3 | 48963 | Opis | |
Nasada Variofix Kratka, V2A, L 15 | 48965 | Opis | |
Nasada Ferrofix Ruszt szczel. czarny, 146x146 mm, K3 | 48977 | Opis | |
Nasadka sys. 125 150x150 stal nierdz. | 54910 | Opis | |
54911 | Opis | ||
Nasada system 125 | 54912 | Opis | |
Nasadka s125 stal nierdzewna z płytą | 54913 | Opis | |
Nasada Ferrofix Sys 125, Kratka, 150 x 150 mm | 54914 | Opis | |
Nasada Ferrofix Sys125,koł. do prz. hydr.,kr.,146x1146mm | 54915 | Opis | |
Nasada Ferrofix Sys 125, Kratka, 200 x 200 mm | 54916 | Opis | |
Nasada Ferrofix Sys125,koł. do prz. hydr.,kr.,200x200mm | 54917 | Opis | |
Nasada Ferrofix Sys125,koł. do prz. h.,r.sz.,146x1146mm | 54919 | Opis | |
Nasadka-rewizja s.125 pokrywa 150x150 V2 | 54920 | Opis |
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Wkład przeciwpożarowy Fire-Kit 100, do DN 100 | 48100 | Opis | |
Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis | |
Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis | |
Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis | |
Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis | |
Przedłużka S125, z dociskowym kołnierzem uszczel. | 54187 | Opis | |
Przedłużka System 125, boczny dopływ DN 50/40 | 54189 | Opis | |
Przedłużka System 125, Stal nierdzewna V2A | 54900 | Opis | |
Przedłużka S125, kołnierz do przyklejenia hydroiz. | 54901 | Opis | |
Przedłużka System 125, boczny dopływ DN 50 | 54902 | Opis | |
Przedłużka | 54903 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Zatwierdzenie | |
Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał korpusu wpustu (material_grundkoerper): Stal nierdzewna 14301
- TÜV znak testowy (pruefzeichen): ID 1111244461
- Wariant króćca (stutzen_ausfuehrung): pionowy
- Syfon (geruchsverschluss): wodny
