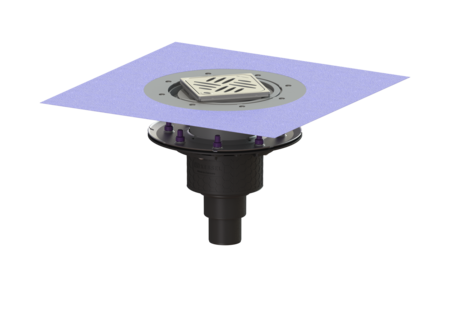

wpust obiek. Ecoguss doc.koł.usz.
DN 50, pion.I Variofix, Kratka design
KESSEL wpust obiek. Ecoguss doc.koł.usz., wielkość nominalna (DN) 50, dł. pokrywy 120 mm, króciec pionowy, z syfonem, odwodnienie przez odpływ punktowy, maks. wys. posadzki 24 mm, typ pokrywy Kratka design, regulowany w trzech wymiarach
- Naukowo potwierdzona izolacja akustyczna
- Najwyższe standardy ochrony przeciwpożarowej
Nr art. | 48858.53 |
---|---|
GTIN | 4026092034545 |
Grupa Rabatowa | 40 |
wpust obiek. Ecoguss doc.koł.usz. DN 50, pion.I Variofix, Kratka design
Wpust obiektowy Ecoguss służy do odwodnienia punktowego i jest wyposażony w dociskowy kołnierz uszczelniający, wyjmowany syfon, uszczelkę wargową i pokrywę ochronną na czas fazy budowlanej. Nadający się do recyklingu materiał kompozytowy Ecoguss spełnia najwyższe wymagania w zakresie izolacji akustycznej, jest odporny na agresywne media i temperaturę oraz ma trwale niekorodującą powierzchnię. Można go krótkotrwale obrabiać otwartym ogniem od 100 do 400 stopni Celsjusza. Dociskowy kołnierz uszczelniający z bolcami i śrubami ze stali nierdzewnej służy do dociskania lub zgrzewania taśm bitumicznych i polimerowo-bitumicznych oraz taśm uszczelniających z tworzywa sztucznego i elastomerów. Do uszczelnień wodoszczelnych mogą być stosowane tylko sprawdzone przez producenta membrany hydroizolacyjne. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wyrównanie potencjałów nie jest konieczne. Wersja System: 125 uszczelnienie na nasadzie: załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 uszczelnienie na korpusie: Dociskowy kołnierz uszczelniający (odpowiedni do tworzenia uszczelnień wodoszczelnych) wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 50 Średnica zewnętrzna (DA): 58 mm maks. otwór na dopływ (DN): Z-19.53-2414,Z-19.17-1719 można nabyć od partnerów serwisowych: Nie Wymiary Ciężar netto: 3,56 kg Ciężar brutto: 4,55 kg Średnica: 273 mm Możliwość regulacji wysokości: Nasada teleskopowa długość: 273 mm szer.: 273 mm Wymiar opakowania: dł.: 586 mm Wymiar opakowania: szer.: 386 mm Wymiar opakowania: wys.: 400 mm Zbiornik/korpus liczba odpływów: 1 Materiał korpusu wpustu: Ecoguss System: pionowy Cechy pokrywy typ pokrywy: Kratka design materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny pokrywy, szer.: 120 mm pokrywy, długość: 120 mm Min. wys. powłoki: 10 mm Powierzchnia: Szlifowany Materiał ramy: Stal nierdzewna 14301 Blokada pokrywy: Lock & Lift Klasa obciążenia: L 15 (EN 1253-1) Kolor rusztu: Kessel Klasa antypoślizgowości: R9 zgodnie z DIN 51130; C zgodnie z DIN 51097 Długość ramy: 132 mm Materiał ramy: 132 mm maks. grubość podłogi : 24 mm Nasada: regulowany w trzech wymiarach Kształt nasady: Kwadratowa Materiał nasady: ABS Syfon: z
Tytuł | Nr art. |
---|
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Wkład przeciwpożarowy Fire-Kit 100, do DN 50, 70, 80 | 48099 | Opis | |
Wkład przeciwpożarowy Fire-Kit 100, do DN 100 | 48100 | Opis | |
Przedłuzka z kołnierzem do uszczelniania | 48403 | Opis | |
Przedłużka z kołnierzm | 48404 | Opis | |
Łącznik z koł. do uszcz. klejonych, s125 | 48900 | Opis | |
Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis | |
Przedłużka z ABS, z odpł. bocznym, DN 50 | 48989 | Opis | |
Quick-Fit z ochroną przeciwpożarową | 48990 | Opis |
Tytuł | Nr art. | ||
---|---|---|---|
Syfon dzwonowy z PP, H=50mm | 27169 | Opis | |
Kołnierz dociskowy do uszczelnień | 48407 | Opis | |
Mata uszczeniająca | 48651 | Opis | |
korpus Ecoguss Docisk. kołn. uszczel.,DN50,odpł. pion. | 48858 | Opis | |
nasada Variofix Kratka design Kessel, V2A, L&L, L15 | 48904 | Opis | |
Kratka design Oval, Lock & Lift | 680225 | Opis | |
Kratka design KESSEL, Lock & Lift | 680226 | Opis | |
Kratka design Cross, Lock & Lift | 680235 | Opis | |
Kratka design Parade, Lock & Lift | 680236 | Opis | |
Kratka design Festival, Lock & Lift | 680237 | Opis | |
Kratka design Spot, Lock & Lift | 680238 | Opis | |
Kratka design Slot, Lock & Lift | 680239 | Opis | |
Kratka design Sticks, Lock & Lift | 680240 | Opis | |
Klucz do Lock&Lift | 680702 | Opis |
Instrukcje | |
---|---|
Dane CAD | |
Zatwierdzenie | |
Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 50
- Materiał korpusu wpustu (material_grundkoerper): Ecoguss
- materiał pokrywy (abdeckung_material): Stal nierdzewna 14301
- Materiał ramy (rahmen_material): Stal nierdzewna 14301
- Materiał nasady (material_aufsatzstueck): ABS
- System (stutzen_ausfuehrung): pionowy
- Klasa obciążenia (belastungsklasse): L 15 (EN 1253-1)
- Syfon (geruchsverschluss): z
- uszczelnienie na nasadzie (abdichtung_aufsatzstueck): załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534
