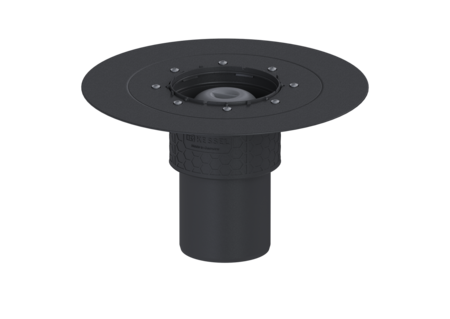

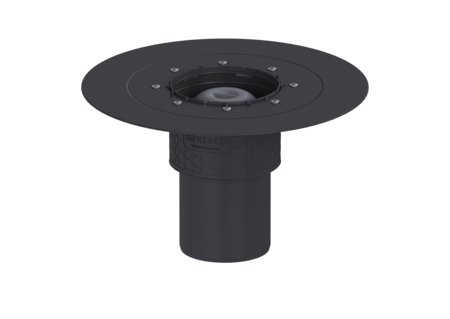

Korpus Ecoguss
K. do pł. m. uszcz. l. f.,DN100,o. pion.
KESSEL Korpus Ecoguss, wielkość nominalna (DN) 100, króciec pionowy, odwodnienie przez odpływ punktowy, syfonem wodny, zszczelnienie korpusie przez Kołnierz do uszczelnień klejonych (odpowiedni do barier przeciwwilgociowych)
- Nowoczesne tworzywo kompozytowe Ecoguss
- Najwyższe standardy ochrony przeciwpożarowej
- Naukowo potwierdzona izolacja akustyczna
Nr art. | 48611 |
---|---|
GTIN | 4026092032596 |
Grupa Rabatowa | 40 |
Korpus Ecoguss K. do pł. m. uszcz. l. f.,DN100,o. pion.
Korpus Ecoguss w połączeniu z nasadą służy do odwadniania punktowego i jest wyposażony w wyjmowany syfon oraz osłonę ochronną na okres budowy. Nadający się do recyklingu materiał kompozytowy Ecoguss spełnia najwyższe wymagania w zakresie izolacji akustycznej, jest odporny na agresywne media i temperaturę oraz ma trwale niekorodującą powierzchnię. Można go krótkotrwale obrabiać otwartym ogniem od 100 do 400 stopni Celsjusza. Kołnierz o szerokości 50 mm do przyklejenia hydroizolacji przeznaczony jest do uszczelnień zespolonych, zgodnie z normą DIN 18534, dla wszystkich klas obciążenia wodą. Kołnierz luźny służy do zaciskania membran uszczelniających z tworzyw sztucznych i elastomerów oraz hydroizolacji bitumicznych na zimno, dlatego nadaje się tylko do stosowania w barierach przeciwwilgociowych. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wyrównanie potencjałów nie jest konieczne. Wersja System: 125 Uszczelnienie na korpusie: Kołnierz do uszczelnień klejonych (odpowiedni do barier przeciwwilgociowych) Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Aprobata: Z-19.53-2414,Z-19.17-1719 ATEX: nie Syfon: wodny Wymiary Ciężar netto: 1,46 kg Ciężar brutto: 2,1 kg Średnica: 348 mm Wysokość: 215 mm Wymiar opakowania: dł.: 360 mm Wymiar opakowania: szer.: 360 mm Wymiar opakowania: wys.: 250 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Ecoguss Wariant króćca: pionowy
Tytuł | Nr art. | ||
---|---|---|---|
Nasada Ruszt szczelinowy, V2A, 130x130 mm, K3 | 48165 | Opis | |
Nasada Ruszt szczelinowy czarny, 150x150 mm,K3 | 48193 | Opis | |
Nasada Kratka design Kessel, V2A, L&L, L15 | 48201 | Opis | |
Nasada Kratka design Oval, V2A, L&L, L15 | 48202 | Opis | |
Nasada Kratka design Kessel, V4A, L&L, L15 | 48203 | Opis | |
Nasada Variofix Kratka design Kessel, V4A, L&L, L15 | 48204 | Opis | |
Nasada Variofix Kratka szczelinowa, 316 ai., K 3 | 48206 | Opis | |
Nasada Ruszt szczelinowy, V4A, 150x150 mm, K3 | 48209 | Opis | |
Nasada do wklejenia płytek, V2A, K 3 | 48211 | Opis | |
Nasada Kratka design Slot, V2A, K 3 | 48218 | Opis | |
Nasada Kratka design Slot, V2A, L&L, K3 | 48219 | Opis | |
Nasada Kratka design Spot, V2A, K 3 | 48220 | Opis | |
Nasada Kratka design Spot, V2A, L&, K3 | 48221 | Opis | |
Nasada Kratka design Kessel, V2A, L 15 | 48225 | Opis | |
Nasada Kratka design Oval, V2A, L 15 | 48226 | Opis | |
Nasada Kratka design Oval, V4A, L&, L15 | 48227 | Opis | |
Nasada Kratka design Oval, V4A, L 15 | 48228 | Opis | |
Nasada Variofix Kratka design Slot, V2A, K 3 | 48618 | Opis | |
Nasada Variofix Kratka design Slot, V2A, L&L, K3 | 48619 | Opis | |
Nasada Variofix Kratka design Spot, V2A, K 3 | 48620 | Opis | |
Nasada Variofix Kratka design Spot, V2A, L&L, K3 | 48621 | Opis | |
Nasada Variofix Kratka design Kessel, V2A, L 15 | 48625 | Opis | |
Nasada Variofix Kratka design Oval, V2A, L 15 | 48626 | Opis | |
Nasada Variofix Kratka design Oval, V4A, L&L, L 15 | 48669 | Opis | |
Nasada Variofix Kratka design Oval, V4A, L 15 | 48670 | Opis | |
Nasada Variofix Kratka design Kessel, V2A, L&L, L15 | 48904 | Opis | |
Nasada Variofix Kratka design Oval, V2A, L&L, L15 | 48905 | Opis | |
Nasada Variofix do wklejenia płytek, V2A, K 3 | 48906 | Opis | |
Nasada Linearis Comfort dł.: 750 mm, System 125, WaD, K 3 | 48928M | Opis | |
Nasada Linearis Comfort dł.: 850 mm, System 125, WaD, K 3 | 48929M | Opis | |
Nasada Linearis Comfort dł.: 950 mm, System 125, WaD, K 3 | 48930M | Opis | |
Nasada Linearis Comfort dł.: 1050 mm, System 125, WaD, K 3 | 48931M | Opis | |
Nasada Linearis Comfort dł.: 1150 mm, System 125, WaD, K 3 | 48932M | Opis | |
Nasada Ruszt szczelinowy, V2A, 150x150 mm, K3 | 48950 | Opis | |
Nasada Variofix Ruszt szczelinowy, V2A, K 3 | 48963 | Opis |
Tytuł | Nr art. |
---|
Tytuł | Nr art. | ||
---|---|---|---|
Wkład przeciwpożarowy Fire-Kit 100, do DN 100 | 48100 | Opis | |
Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis | |
Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis | |
Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis | |
Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis | |
Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis | |
Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis | |
Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
Tytuł | Nr art. |
---|
Instrukcje | |
---|---|
Dane CAD | |
Zatwierdzenie | |
Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał korpusu wpustu (material_grundkoerper): Ecoguss
- Wariant króćca (stutzen_ausfuehrung): pionowy
- Syfon (geruchsverschluss): wodny
