Korpus Ecoguss
DN 70, Odpływ pionowy
KESSEL Korpus Ecoguss, wielkość nominalna (DN) 70, króciec pionowy, odwodnienie przez odpływ punktowy, syfonem wodny, zszczelnienie korpusie przez Krawędź przyłączeniowa
- Nowoczesne tworzywo kompozytowe Ecoguss
- Najwyższe standardy ochrony przeciwpożarowej
- Naukowo potwierdzona izolacja akustyczna
| Nr art. | 48478 |
|---|---|
| GTIN | 4026092033296 |
| Grupa Rabatowa | 40 |

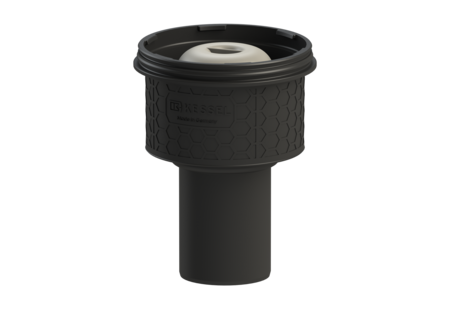

Korpus Ecoguss DN 70, Odpływ pionowy
Korpus Ecoguss w połączeniu z nasadą służy do odwadniania punktowego i jest wyposażony w wyjmowany syfon oraz osłonę ochronną na okres budowy. Nadający się do recyklingu materiał kompozytowy Ecoguss spełnia najwyższe wymagania w zakresie izolacji akustycznej, jest odporny na agresywne media i temperaturę oraz ma trwale niekorodującą powierzchnię. Można go krótkotrwale obrabiać otwartym ogniem od 100 do 400 stopni Celsjusza. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wyrównanie potencjałów nie jest konieczne. Wersja System: 125 Uszczelnienie na korpusie: Krawędź przyłączeniowa Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 70 Średnica zewnętrzna (DA): 78 mm Aprobata: Z-19.53-2414,Z-19.17-1719 ATEX: nie Syfon: wodny Wymiary Ciężar netto: 0,93 kg Ciężar brutto: 1,04 kg Średnica: 135 mm Wysokość: 201 mm Wymiar opakowania: dł.: 200 mm Wymiar opakowania: szer.: 200 mm Wymiar opakowania: wys.: 175 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Ecoguss Wariant króćca: pionowy
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Nasada Ruszt szczelinowy, V2A, 130x130 mm, K3 | 48165 | Opis |
 | Nasada Ruszt szczelinowy czarny, 150x150 mm,K3 | 48193 | Opis |
 | Nasada Kratka design Kessel, V2A, L&L, L15 | 48201 | Opis |
 | Nasada Kratka design Oval, V2A, L&L, L15 | 48202 | Opis |
 | Nasada Kratka design Kessel, V4A, L&L, L15 | 48203 | Opis |
 | Nasada Variofix Kratka design Kessel, V4A, L&L, L15 | 48204 | Opis |
 | Nasada Variofix Kratka szczelinowa, 316 ai., K 3 | 48206 | Opis |
 | Nasada Ruszt szczelinowy, V4A, 150x150 mm, K3 | 48209 | Opis |
 | Nasada do wklejenia płytek, V2A, K 3 | 48211 | Opis |
 | Nasada Kratka design Slot, V2A, K 3 | 48218 | Opis |
 | Nasada Kratka design Slot, V2A, L&L, K3 | 48219 | Opis |
 | Nasada Kratka design Spot, V2A, K 3 | 48220 | Opis |
 | Nasada Kratka design Spot, V2A, L&, K3 | 48221 | Opis |
 | Nasada Kratka design Kessel, V2A, L 15 | 48225 | Opis |
 | Nasada Kratka design Oval, V2A, L 15 | 48226 | Opis |
 | Nasada Kratka design Oval, V4A, L&, L15 | 48227 | Opis |
 | Nasada Kratka design Oval, V4A, L 15 | 48228 | Opis |
 | Nasada Variofix Kratka design Slot, V2A, K 3 | 48618 | Opis |
 | Nasada Variofix Kratka design Slot, V2A, L&L, K3 | 48619 | Opis |
 | Nasada Variofix Kratka design Spot, V2A, K 3 | 48620 | Opis |
 | Nasada Variofix Kratka design Spot, V2A, L&L, K3 | 48621 | Opis |
 | Nasada Variofix Kratka design Kessel, V2A, L 15 | 48625 | Opis |
 | Nasada Variofix Kratka design Oval, V2A, L 15 | 48626 | Opis |
 | Nasada Variofix Kratka design Oval, V4A, L&L, L 15 | 48669 | Opis |
 | Nasada Variofix Kratka design Oval, V4A, L 15 | 48670 | Opis |
 | Nasada Variofix Kratka design Kessel, V2A, L&L, L15 | 48904 | Opis |
 | Nasada Variofix Kratka design Oval, V2A, L&L, L15 | 48905 | Opis |
 | Nasada Variofix do wklejenia płytek, V2A, K 3 | 48906 | Opis |
 | Nasada Linearis Comfort dł.: 750 mm, System 125, WaD, K 3 | 48928M | Opis |
 | Nasada Linearis Comfort dł.: 850 mm, System 125, WaD, K 3 | 48929M | Opis |
 | Nasada Linearis Comfort dł.: 950 mm, System 125, WaD, K 3 | 48930M | Opis |
 | Nasada Linearis Comfort dł.: 1050 mm, System 125, WaD, K 3 | 48931M | Opis |
 | Nasada Linearis Comfort dł.: 1150 mm, System 125, WaD, K 3 | 48932M | Opis |
 | Nasada Ruszt szczelinowy, V2A, 150x150 mm, K3 | 48950 | Opis |
 | Nasada Variofix Ruszt szczelinowy, V2A, K 3 | 48963 | Opis |
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 50, 70, 80 | 48099 | Opis |
 | Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis |
 | Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis |
 | Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
 | Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis |
 | Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
| Tytuł | Nr art. |
|---|
| Instrukcje | |
|---|---|
| Dane CAD | |
| Zatwierdzenie | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 70
- Materiał korpusu wpustu (material_grundkoerper):
Ecoguss
- TÜV znak testowy (pruefzeichen):
ID 1111244461
- Wariant króćca (stutzen_ausfuehrung):
pionowy
- Syfon (geruchsverschluss): wodny
