Korpus Ecoguss
DN 50, Odpływ pionowy
KESSEL Korpus Ecoguss, wielkość nominalna (DN) 50, króciec pionowy, odwodnienie przez odpływ punktowy, syfonem w zestawie, zszczelnienie korpusie przez Krawędź przyłączeniowa
- Nowoczesne tworzywo kompozytowe Ecoguss
- Najwyższe standardy ochrony przeciwpożarowej
- Naukowo potwierdzona izolacja akustyczna
| Nr art. | 48458 |
|---|---|
| GTIN | 4026092033289 |
| Grupa Rabatowa | 40 |

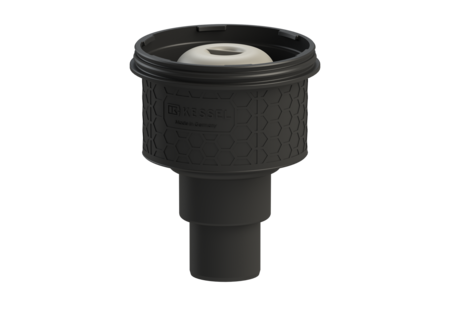

Korpus Ecoguss DN 50, Odpływ pionowy
Korpus Ecoguss w połączeniu z nasadą służy do odwadniania punktowego i jest wyposażony w wyjmowany syfon oraz osłonę ochronną na okres budowy. Nadający się do recyklingu materiał kompozytowy Ecoguss spełnia najwyższe wymagania w zakresie izolacji akustycznej, jest odporny na agresywne media i temperaturę oraz ma trwale niekorodującą powierzchnię. Można go krótkotrwale obrabiać otwartym ogniem od 100 do 400 stopni Celsjusza. Dociskowy kołnierz uszczelniający z bolcami i śrubami ze stali nierdzewnej służy do dociskania lub zgrzewania taśm bitumicznych i polimerowo-bitumicznych oraz taśm uszczelniających z tworzywa sztucznego i elastomerów. Do uszczelnień wodoszczelnych mogą być stosowane tylko sprawdzone przez producenta membrany hydroizolacyjne. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wyrównanie potencjałów nie jest konieczne. Wersja System: 125 Uszczelnienie na korpusie: Krawędź przyłączeniowa Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 50 Średnica zewnętrzna (DA): 58 mm Aprobata: Z-19.53-2414,Z-19.17-1719 Wymiary Ciężar netto: 0,91 kg Ciężar brutto: 1,02 kg Średnica: 135 mm Wysokość: 191 mm Wymiar opakowania: dł.: 200 mm Wymiar opakowania: szer.: 200 mm Wymiar opakowania: wys.: 175 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Ecoguss Wariant króćca: pionowy Cechy pokrywy Syfon: w zestawie
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Nasada Ruszt szczelinowy, V2A, 130x130 mm, K3 | 48165 | Opis |
 | Nasada Ruszt szczelinowy czarny, 150x150 mm,K3 | 48193 | Opis |
 | Nasada Kratka design Kessel, V2A, L&L, L15 | 48201 | Opis |
 | Nasada Kratka design Oval, V2A, L&L, L15 | 48202 | Opis |
 | Nasada Kratka design Kessel, V4A, L&L, L15 | 48203 | Opis |
 | Nasada Variofix Kratka design Kessel, V4A, L&L, L15 | 48204 | Opis |
 | Nasada Variofix Kratka szczelinowa, 316 ai., K 3 | 48206 | Opis |
 | Nasada Ruszt szczelinowy, V4A, 150x150 mm, K3 | 48209 | Opis |
 | Nasada do wklejenia płytek, V2A, K 3 | 48211 | Opis |
 | Nasada Kratka design Slot, V2A, K 3 | 48218 | Opis |
 | Nasada Kratka design Slot, V2A, L&L, K3 | 48219 | Opis |
 | Nasada Kratka design Spot, V2A, K 3 | 48220 | Opis |
 | Nasada Kratka design Spot, V2A, L&, K3 | 48221 | Opis |
 | Nasada Kratka design Kessel, V2A, L 15 | 48225 | Opis |
 | Nasada Kratka design Oval, V2A, L 15 | 48226 | Opis |
 | Nasada Kratka design Oval, V4A, L&, L15 | 48227 | Opis |
 | Nasada Kratka design Oval, V4A, L 15 | 48228 | Opis |
 | Nasada Variofix Kratka design Slot, V2A, K 3 | 48618 | Opis |
 | Nasada Variofix Kratka design Slot, V2A, L&L, K3 | 48619 | Opis |
 | Nasada Variofix Kratka design Spot, V2A, K 3 | 48620 | Opis |
 | Nasada Variofix Kratka design Spot, V2A, L&L, K3 | 48621 | Opis |
 | Nasada Variofix Kratka design Kessel, V2A, L 15 | 48625 | Opis |
 | Nasada Variofix Kratka design Oval, V2A, L 15 | 48626 | Opis |
 | Nasada Variofix Kratka design Oval, V4A, L&L, L 15 | 48669 | Opis |
 | Nasada Variofix Kratka design Oval, V4A, L 15 | 48670 | Opis |
 | Nasada Variofix Kratka design Kessel, V2A, L&L, L15 | 48904 | Opis |
 | Nasada Variofix Kratka design Oval, V2A, L&L, L15 | 48905 | Opis |
 | Nasada Variofix do wklejenia płytek, V2A, K 3 | 48906 | Opis |
 | Nasada Linearis Comfort dł.: 750 mm, System 125, WaD, K 3 | 48928M | Opis |
 | Nasada Linearis Comfort dł.: 850 mm, System 125, WaD, K 3 | 48929M | Opis |
 | Nasada Linearis Comfort dł.: 950 mm, System 125, WaD, K 3 | 48930M | Opis |
 | Nasada Linearis Comfort dł.: 1050 mm, System 125, WaD, K 3 | 48931M | Opis |
 | Nasada Linearis Comfort dł.: 1150 mm, System 125, WaD, K 3 | 48932M | Opis |
 | Nasada Ruszt szczelinowy, V2A, 150x150 mm, K3 | 48950 | Opis |
 | Nasada Variofix Ruszt szczelinowy, V2A, K 3 | 48963 | Opis |
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 50, 70, 80 | 48099 | Opis |
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 100 | 48100 | Opis |
 | Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis |
 | Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis |
 | Łącznik z koł. do uszcz. klejonych, s125 | 48900 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
 | Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis |
| Tytuł | Nr art. |
|---|
| Instrukcje | |
|---|---|
| Dane CAD | |
| Zatwierdzenie | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 50
- Materiał korpusu wpustu (material_grundkoerper):
Ecoguss
- TÜV znak testowy (pruefzeichen):
ID 1111244461
- Wariant króćca (stutzen_ausfuehrung):
pionowy
- Syfon (geruchsverschluss): w zestawie
