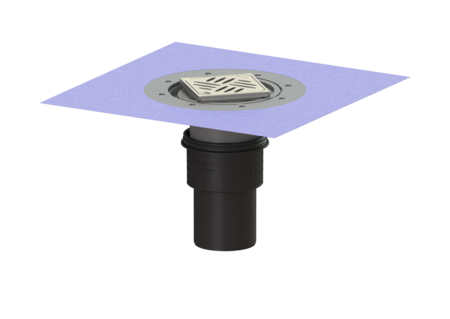

Wpust obiektowy Ecoguss
DN 100, pion.I Variofix, Kratka design
KESSEL Wpust obiektowy Ecoguss, wielkość nominalna (DN) 100, króciec pionowy, typ pokrywy Kratka design, syfonem w zestawie, regulowany w trzech wymiarach, maks. wys. posadzki 24 mm, zamknięcie Lock & Lift
- Nowoczesne tworzywo kompozytowe Ecoguss
- Najwyższe standardy ochrony przeciwpożarowej
- Naukowo potwierdzona izolacja akustyczna
| Nr art. | 48411.53 |
|---|---|
| GTIN | 4026092053911 |
| Grupa Rabatowa | 40 |
Wpust obiektowy Ecoguss DN 100, pion.I Variofix, Kratka design
Wpust obiektowy Ecoguss z krawędzią przyłączeniową służy do odwodnienia punktowego i jest wyposażony w wyjmowany syfon, uszczelkę wargową i pokrywę ochronną na czas fazy budowlanej. Nadający się do recyklingu materiał kompozytowy Ecoguss spełnia najwyższe wymagania w zakresie izolacji akustycznej, jest odporny na agresywne media i temperaturę oraz ma trwale niekorodującą powierzchnię. Można go krótkotrwale obrabiać otwartym ogniem od 100 do 400 stopni Celsjusza. Króciec odpływowy jest przystosowany do podłączenia do rur SML. Wyrównanie potencjałów nie jest konieczne. Wersja System: 125 Uszczelnienie na nasadzie: załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 Uszczelnienie na korpusie: Krawędź przyłączeniowa Wys. zamknięcia wodnego: 50 mm Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Aprobata: Z-19.53-2414,Z-19.17-1719 ATEX: nie Syfon: w zestawie Wymiary Ciężar netto: 2,58 kg Ciężar brutto: 3,48 kg Średnica: 135 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 135 mm Szerokość: 135 mm Wymiar opakowania: dł.: 490 mm Wymiar opakowania: szer.: 275 mm Wymiar opakowania: wys.: 495 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: Ecoguss Wariant króćca: pionowy Cechy pokrywy Typ pokrywy: Kratka design Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 120 mm Pokrywy, Długość: 120 mm Min. wysokość powłoki: 10 mm Powierzchnia: Szlifowany Materiał ramy: Stal nierdzewna 14301 Blokada: Lock & Lift Klasa obciążenia: L 15 (EN 1253-1) Kratka Design: Kessel Klasa antypoślizgowości: R9 zgodnie z DIN 51130; C zgodnie z DIN 51097 Szerokość ramy: 132 mm Długość ramy: 132 mm Maks. grubość podłogi : 24 mm Nasada: regulowany w trzech wymiarach Kształt nasady: Kwadratowa Materiał nasady: ABS
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 100 | 48100 | Opis |
 | Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis |
 | Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis |
 | Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
 | Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis |
 | Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Syfon do Practicus, Ecoguss, Ferrofix | 27169 | Opis |
 | Korpus Ecoguss DN 100, Odpływ pionowy | 48411 | Opis |
 | Kołnierz uszczelniający do płynnych uszczelnień zespolonych | 48651 | Opis |
 | Nasada Variofix Kratka design Kessel, V2A, L&L, L15 | 48904 | Opis |
 | Kratka design Oval, Lock & Lift | 680225 | Opis |
 | Kratka design KESSEL, Lock & Lift | 680226 | Opis |
 | Kratka design Cross, Lock & Lift | 680235 | Opis |
 | Kratka design Parade, Lock & Lift | 680236 | Opis |
 | Kratka design Festival, Lock & Lift | 680237 | Opis |
 | Kratka design Spot, Lock & Lift | 680238 | Opis |
 | Kratka design Slot, Lock & Lift | 680239 | Opis |
 | Kratka design Sticks, Lock & Lift | 680240 | Opis |
 | Klucz do Lock&Lift | 680702 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Zatwierdzenie | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał korpusu wpustu (material_grundkoerper):
Ecoguss
- Materiał pokrywy (abdeckung_material):
Stal nierdzewna 14301
- Materiał ramy (rahmen_material):
Stal nierdzewna 14301
- Materiał nasady (material_aufsatzstueck):
ABS
- Wariant króćca (stutzen_ausfuehrung):
pionowy
- Klasa obciążenia (belastungsklasse): L 15 (EN 1253-1)
- Syfon (geruchsverschluss): wodny
- Uszczelnienie na nasadzie (abdichtung_aufsatzstueck): załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534
