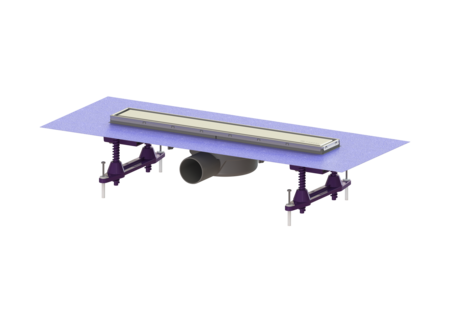

Odpływ liniowy Linearis Compact

dł. 450 mm, DN 50, WaD, pokrywa V2A, K3

Arkusz danych produktu w formacie PDF

KESSEL Odpływ liniowy Linearis Compact, długość 450 mm, wielkość nominalna (DN) 50, odwodnienie przez odpływ liniowy, typ pokrywy pokrywa ze stali nierdzewnej, uszczelnienie nasadzie przez fabrycznie zamontowana mata uszczelniajaca (fzmu) wg DIN 18534

  • Indywidualny wygląd z odwracaną pokrywą
  • Niewielka głębokość zabudowy
  • Najwyższe standardy ochrony przeciwpożarowej
Nr art. 45600.60M
GTIN 4026092078884
Grupa Rabatowa 10

    Odpływ liniowy Linearis Compact dł. 450 mm, DN 50, WaD, pokrywa V2A, K3
    Odpływ liniowy Linearis Compact z przyspawanym korpusem z ABS jest przystosowany do odwodnienia liniowego wewnątrz pomieszczeń. Pokrywę można odwrócić do wklejenia płytek. Z gotowymi otworami na wodę przesiąkającą i syfonem. Wersja System: 125 Otwór odpływowy na wodę przesiąkającą: przygotowany Uszczelnienie na nasadzie: fabrycznie zamontowana mata uszczelniajaca (fzmu) wg DIN 18534 Klasa wodoszczelności wg DIN 18534-1 : W0-I Wys. zamknięcia wodnego: 22 mm Przepustowość (l/s) z nadpiętrzeniem 10 mm: 0,6 Przepustowość (l/s) z nadpiętrzeniem 20 mm: 0,7 Przepustowość (l/s) bez nadpiętrzenia: 0,5 mm Cechy ogólne Wielkość nominalna (DN): 50 Średnica zewnętrzna (DA): 50 mm Wymiary Ciężar netto: 1,34 kg Ciężar brutto: 1,89 kg Wymiary zewnętrzne, długość: 515 mm Głębokość zabudowy: 80 - 140 mm Szerokość: 191 mm Wysokość: 80 mm Wymiar opakowania: dł.: 640 mm Wymiar opakowania: szer.: 200 mm Wymiar opakowania: wys.: 95 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: ABS Cechy pokrywy Typ pokrywy: pokrywa ze stali nierdzewnej Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Powierzchnia: Stal nierdzewna, powierzchnia szczotkowana Materiał ramy: Stal nierdzewna 14301 Blokada: włożony Klasa obciążenia: K 3 (EN 1253-1) Kratka Design: opcjonalnie do wklejenia płytek Szerokość ramy: 66 mm Długość ramy: 450 mm Maks. grubość podłogi : 15 mm Kształt nasady: Kwadratowa Materiał nasady: ABS Syfon: w zestawie
      Tytuł Nr art.
      Tytuł Nr art.
      Tytuł Nr art.
    Syfon Multistop, do Linearis Compact i Scada 48400 Opis
    		Element izolacji dźwiękowej do nóżek montażowych Linearis Compact 48630 Opis
    		Pomoc montażowa do Linearis Compact 48639 Opis
    Sitko na zanieczyszczenia Tworzywo sztuczne, do odpływów pry. lin. 48800 Opis
      Tytuł Nr art.
    Syfon Linearis, wysokość zamk. wodnego 22 mm 48603 Opis
    Pokrywa Linearis Compact, L: 450 mm, do 12/2013 680260 Opis
    Pokrywa Linearis Compact, dł.:450 mm,od 09/2015 680484 Opis
    • Wielkość nominalna (DN) (nennweite): 50
    • Materiał korpusu wpustu (material_grundkoerper): ABS
    • Materiał pokrywy (abdeckung_material): Stal nierdzewna 14301
    • Materiał ramy (rahmen_material): Stal nierdzewna 14301
    • Materiał nasady (material_aufsatzstueck): ABS
    • Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
    • System (system): 125
    • Syfon (geruchsverschluss): w zestawie
    • Długość ramy (rahmen_laenge): 450  mm
