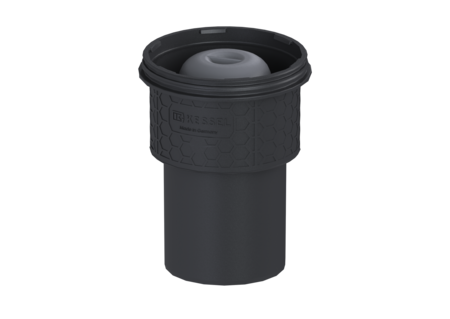

Korpus Practicus
DN 100, Odpływ pionowy
KESSEL Korpus Practicus, typ uszczelnienia:, króciec pionowy, wielkość nominalna (DN) 100, syfonem w zestawie, odwodnienie przez odpływ punktowy, uszczelnienie nasadzie przez Krawędź przyłączeniowa
- Higiena: trwały i higieniczny materiał, całkowicie odporny na korozję
- absolutnie odporny na korozję i trwały materiał
- Ochrona przeciwpożarowa: możliwość połączenia z wkładem przeciwpożarowym Fire-Kit
| Nr art. | 45210 |
|---|---|
| GTIN | 4026092033593 |
| Grupa Rabatowa | 10 |
Korpus Practicus DN 100, Odpływ pionowy
Wpust podłogowy Practicus z wyjmowanym syfonem, uszczelką wargową i pokrywą ochronną na czas fazy budowlanej. Ochrona akustyczna: zgodnie z pomiarami Instytutu Frauenhofera w Stuttgarcie: Wpust podłogowy/stropowy Practicus - wg DIN 4109 >= 18 dB (A) - wg VDI 4100 SST III >= 15 dB (A) Wariant: z krawędzią przyłączeniową i kołnierzem z zamknięciem zatrzaskowym Rodzaj uszczelnienia: uszczelnienie płynnymi masami hydroizolacyjnymi przez kołnierz z zamknięciem zatrzaskowym 280x280 mm Wersja System: 125 Uszczelnienie na nasadzie: Krawędź przyłączeniowa Uszczelnienie na korpusie: Krawędź przyłączeniowa Wys. zamknięcia wodnego: 50 mm Cechy ogólne Wielkość nominalna (DN): 100 Średnica zewnętrzna (DA): 110 mm Aprobata: Z-19.53-2414,Z-19.17-1719 ATEX: nie Syfon: w zestawie Wymiary Ciężar netto: 0,74 kg Ciężar brutto: 0,85 kg Średnica: 135 mm Wysokość: 201 mm Wymiar opakowania: dł.: 200 mm Wymiar opakowania: szer.: 200 mm Wymiar opakowania: wys.: 175 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: PP Wariant króćca: pionowy
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Nasada Ruszt szczelinowy, V2A, 130x130 mm, K3 | 48165 | Opis |
 | Nasada Ruszt szczelinowy czarny, 150x150 mm,K3 | 48193 | Opis |
 | Nasada Kratka design Kessel, V2A, L&L, L15 | 48201 | Opis |
 | Nasada Kratka design Oval, V2A, L&L, L15 | 48202 | Opis |
 | Nasada Kratka design Kessel, V4A, L&L, L15 | 48203 | Opis |
 | Nasada Variofix Kratka design Kessel, V4A, L&L, L15 | 48204 | Opis |
 | Nasada Variofix Kratka szczelinowa, 316 ai., K 3 | 48206 | Opis |
 | Nasada Ruszt szczelinowy, V4A, 150x150 mm, K3 | 48209 | Opis |
 | Nasada do wklejenia płytek, V2A, K 3 | 48211 | Opis |
 | Nasada Kratka design Slot, V2A, K 3 | 48218 | Opis |
 | Nasada Kratka design Slot, V2A, L&L, K3 | 48219 | Opis |
 | Nasada Kratka design Spot, V2A, K 3 | 48220 | Opis |
 | Nasada Kratka design Spot, V2A, L&, K3 | 48221 | Opis |
 | Nasada Kratka design Kessel, V2A, L 15 | 48225 | Opis |
 | Nasada Kratka design Oval, V2A, L 15 | 48226 | Opis |
 | Nasada Kratka design Oval, V4A, L&, L15 | 48227 | Opis |
 | Nasada Kratka design Oval, V4A, L 15 | 48228 | Opis |
 | Nasada Variofix Kratka design Slot, V2A, K 3 | 48618 | Opis |
 | Nasada Variofix Kratka design Slot, V2A, L&L, K3 | 48619 | Opis |
 | Nasada Variofix Kratka design Spot, V2A, K 3 | 48620 | Opis |
 | Nasada Variofix Kratka design Spot, V2A, L&L, K3 | 48621 | Opis |
 | Nasada Variofix Kratka design Kessel, V2A, L 15 | 48625 | Opis |
 | Nasada Variofix Kratka design Oval, V2A, L 15 | 48626 | Opis |
 | Nasada Variofix Kratka design Oval, V4A, L&L, L 15 | 48669 | Opis |
 | Nasada Variofix Kratka design Oval, V4A, L 15 | 48670 | Opis |
 | Nasada Variofix Kratka design Kessel, V2A, L&L, L15 | 48904 | Opis |
 | Nasada Variofix Kratka design Oval, V2A, L&L, L15 | 48905 | Opis |
 | Nasada Variofix do wklejenia płytek, V2A, K 3 | 48906 | Opis |
 | Nasada Linearis Comfort dł.: 750 mm, System 125, WaD, K 3 | 48928M | Opis |
 | Nasada Linearis Comfort dł.: 850 mm, System 125, WaD, K 3 | 48929M | Opis |
 | Nasada Linearis Comfort dł.: 950 mm, System 125, WaD, K 3 | 48930M | Opis |
 | Nasada Linearis Comfort dł.: 1050 mm, System 125, WaD, K 3 | 48931M | Opis |
 | Nasada Linearis Comfort dł.: 1150 mm, System 125, WaD, K 3 | 48932M | Opis |
 | Nasada Ruszt szczelinowy, V2A, 150x150 mm, K3 | 48950 | Opis |
 | Nasada Variofix Ruszt szczelinowy, V2A, K 3 | 48963 | Opis |
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Wkład przeciwpożarowy Fire-Kit 100, do DN 100 | 48100 | Opis |
 | Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis |
 | Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis |
 | Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
 | Uszcz. przepustu rurow. Quick-Fit do ot. pod gwint, z ochr. przeciwpo. | 48990 | Opis |
 | Uszczelka prz. rurowego Quick-Fit do otworów pod gwint, bez ochrony przec. | 48991 | Opis |
| Tytuł | Nr art. |
|---|
| Instrukcje | |
|---|---|
| Dane CAD | |
| Zatwierdzenie | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 100
- Materiał korpusu wpustu (material_grundkoerper):
PP
- TÜV znak testowy (pruefzeichen):
ID 1111244461
- Wariant króćca (stutzen_ausfuehrung):
pionowy
- Syfon (geruchsverschluss): wodny
