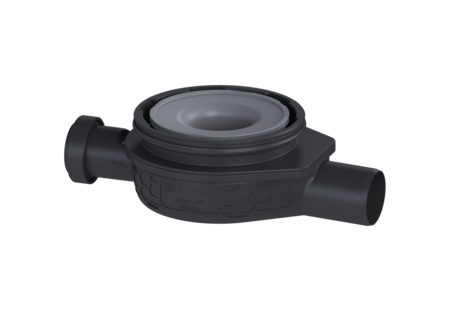

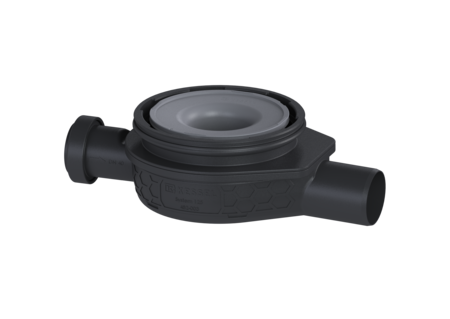

Korpus „Der Ultraflache 79”
DN 50, bocz. Dopływ DN 40, Syfon 50 mm
KESSEL Korpus „Der Ultraflache 79”, długość 280 mm, zamknięcie, kratka design, wys. zamknięcia wodnego 50 mm, zszczelnienie korpusie przez
- z wyjmowanym syfonem w nasadzie
- Niewielka głębokość zabudowy
- Naukowo potwierdzona izolacja akustyczna
| Nr art. | 44701 |
|---|---|
| GTIN | 4026092080740 |
| Grupa Rabatowa | 10 |
Korpus „Der Ultraflache 79” DN 50, bocz. Dopływ DN 40, Syfon 50 mm
Korpus do wpustów podłogowych Ultraflat 79 jest wykonany z tworzywa sztucznego i wyposażony w załączony syfon do zamontowania w nasadzie. Wersja System: 125 Otwór odpływowy na wodę przesiąkającą: opcjonalny Położenie bocznego przyłącza: Typ II Wys. zamknięcia wodnego: 50 mm Cechy ogólne Wielkość nominalna (DN): 50 Średnica zewnętrzna (DA): 50 mm ATEX: nie Syfon: w zestawie Wymiary Ciężar netto: 0,3 kg Ciężar brutto: 0,35 kg Długość: 280 mm Szerokość: 163 mm Wysokość: 79 mm Wymiar opakowania: dł.: 280,4 mm Wymiar opakowania: szer.: 163 mm Wymiar opakowania: wys.: 84,9 mm Zbiornik/korpus Liczba odpływów: 1 Wielkość nominalna dopływu (DN): 40 mm Liczba dopływów: 1 Materiał korpusu wpustu: ABS
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Nasada Ruszt szczelinowy, V2A, 130x130 mm, K3 | 48165 | Opis |
 | Nasada Ruszt szczelinowy czarny, 150x150 mm,K3 | 48193 | Opis |
 | Nasada Kratka design Kessel, V2A, L&L, L15 | 48201 | Opis |
 | Nasada Kratka design Oval, V2A, L&L, L15 | 48202 | Opis |
 | Nasada Kratka design Kessel, V4A, L&L, L15 | 48203 | Opis |
 | Nasada Variofix Kratka design Kessel, V4A, L&L, L15 | 48204 | Opis |
 | Nasada Variofix Kratka szczelinowa, 316 ai., K 3 | 48206 | Opis |
 | Nasada Variofix do wklejenia płytek, V4A, K 3 | 48208 | Opis |
 | Nasada Ruszt szczelinowy, V4A, 150x150 mm, K3 | 48209 | Opis |
 | Nasada do wklejenia płytek, V2A, K 3 | 48211 | Opis |
 | Nasada Kratka design Slot, V2A, K 3 | 48218 | Opis |
 | Nasada Kratka design Slot, V2A, L&L, K3 | 48219 | Opis |
 | Nasada Kratka design Spot, V2A, K 3 | 48220 | Opis |
 | Nasada Kratka design Spot, V2A, L&, K3 | 48221 | Opis |
 | Nasada Kratka design Kessel, V2A, L 15 | 48225 | Opis |
 | Nasada Kratka design Oval, V2A, L 15 | 48226 | Opis |
 | Nasada Kratka design Oval, V4A, L&, L15 | 48227 | Opis |
 | Nasada Kratka design Oval, V4A, L 15 | 48228 | Opis |
 | Nasada Variofix Kratka design Slot, V2A, K 3 | 48618 | Opis |
 | Nasada Variofix Kratka design Slot, V2A, L&L, K3 | 48619 | Opis |
 | Nasada Variofix Kratka design Spot, V2A, K 3 | 48620 | Opis |
 | Nasada Variofix Kratka design Spot, V2A, L&L, K3 | 48621 | Opis |
 | Nasada Variofix Kratka design Kessel, V2A, L 15 | 48625 | Opis |
 | Nasada Variofix Kratka design Oval, V2A, L 15 | 48626 | Opis |
 | Nasada Variofix Kratka design Oval, V4A, L&L, L 15 | 48669 | Opis |
 | Nasada Variofix Kratka design Oval, V4A, L 15 | 48670 | Opis |
 | Nasada Variofix Kratka design Kessel, V2A, L&L, L15 | 48904 | Opis |
 | Nasada Variofix Kratka design Oval, V2A, L&L, L15 | 48905 | Opis |
 | Nasada Variofix do wklejenia płytek, V2A, K 3 | 48906 | Opis |
 | Nasada Ruszt szczelinowy, V2A, 150x150 mm, K3 | 48950 | Opis |
 | Nasada Variofix Ruszt szczelinowy, V2A, K 3 | 48963 | Opis |
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Przejściówka DN 50/40 | 27118 | Opis |
 | Zestaw montażowy do korpusu Ultraflat 54 i Ultraflat 79 | 44702 | Opis |
 | Kołnierz z zamknięciem zatrzasko. Der Ultraflache 79, Ecoguss, Practicus | 44703 | Opis |
 | Sitko na zanieczyszczenia do „Ultraflat 54” i „Ultraflat 79”, S125 | 44704 | Opis |
 | Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis |
 | Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis |
 | Syfon Multistop, System 125 | 48500 | Opis |
 | Syfon Megastop | 48550 | Opis |
 | Przedłużka W: 120mm, kołnierz do przyklejenia hydr. | 48900 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite):
50
- Materiał korpusu wpustu (material_grundkoerper):
ABS
- TÜV znak testowy (pruefzeichen):
ID 1111243495
