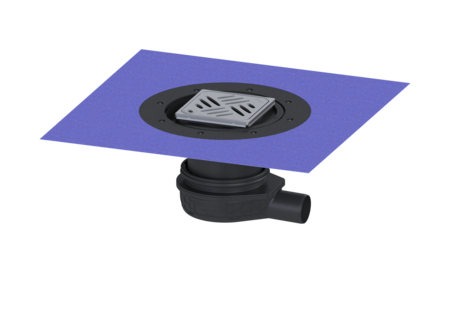

Wpust podłogowy The Ultraflat 79
DN 50, Variofix,kr. design Kessel,L&L
KESSEL Wpust podłogowy The Ultraflat 79, dł. pokrywy 120 mm, króciec boczny, wielkość nominalna (DN) 50, pojemność 22,97 dm³, typ pokrywy Kratka design, zamknięcie Lock & Lift, kratka design Kessel, wys. zamknięcia wodnego 50 mm
- Niewielka głębokość zabudowy
- Naukowo potwierdzona izolacja akustyczna
- Pokrywy w różnym stylu
| Nr art. | 44700.53 |
|---|---|
| GTIN | 4026092080948 |
| Grupa Rabatowa | 10 |
Wpust podłogowy The Ultraflat 79 DN 50, Variofix,kr. design Kessel,L&L
Wpust podłogowy „The Ultraflat 79” jest przystosowany do odwodnienia podłogowego wewnątrz pomieszczeń. Wpust wykonany z tworzywa sztucznego jest wyposażony w wyjmowany syfon w nasadzie. Wersja System: 125 Otwór odpływowy na wodę przesiąkającą: opcjonalny Uszczelnienie na nasadzie: załączona mata uszczelniająca do przyklejenia (zmu) wg DIN 18534 Klasa wodoszczelności wg DIN 18534-1 : W0-I Wys. zamknięcia wodnego: 50 mm Przepustowość (l/s) z nadpiętrzeniem 10 mm: 1,2 Przepustowość (l/s) z nadpiętrzeniem 20 mm: 1,4 Cechy ogólne Norma: EN 1253-1 Wielkość nominalna (DN): 50 Średnica zewnętrzna (DA): 50 mm Wymiary Możliwość regulacji wysokości: 119 - 174 mm Ciężar netto: 2,12 kg Ciężar brutto: 2,12 kg Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 312 mm Szerokość: 312 mm Wysokość: 79 mm Wymiar opakowania: dł.: 390 mm Wymiar opakowania: szer.: 190 mm Wymiar opakowania: wys.: 310 mm Zbiornik/korpus Liczba odpływów: 1 Materiał korpusu wpustu: ABS Wariant króćca: boczny Cechy pokrywy Typ pokrywy: Kratka design Materiał pokrywy: Stal nierdzewna 14301 Kolor pokrywy: srebrny Pokrywy, Szerokość: 120 mm Pokrywy, Wysokość: 16 mm Pokrywy, Długość: 120 mm Powierzchnia: Szlifowany Materiał ramy: Stal nierdzewna 14301 Blokada: Lock & Lift Klasa obciążenia: L 15 (EN 1253-1) Kratka Design: Kessel Klasa antypoślizgowości: R9 zgodnie z DIN 51130; C zgodnie z DIN 51097 Szerokość ramy: 132 mm Długość ramy: 132 mm Kształt nasady: Kwadratowa Materiał nasady: ABS Syfon: w zestawie
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Przejściówka DN 50/40 | 27118 | Opis |
 | Zestaw montażowy do korpusu Ultraflat 54 i Ultraflat 79 | 44702 | Opis |
 | Sitko na zanieczyszczenia do „Ultraflat 54” i „Ultraflat 79”, S125 | 44704 | Opis |
 | Przedłużka W: 140mm, kołnierz do przyklejenia hydr. | 48403 | Opis |
 | Przedłużka W: 147 mm,dociskowy kołn. uszczelniający | 48404 | Opis |
 | Syfon Multistop, System 125 | 48500 | Opis |
 | Łącznik z koł. do uszcz. klejonych, s125 | 48900 | Opis |
 | Przedłużka Wysokość: 136 mm, bez dopływu | 48987 | Opis |
 | Przedłużka Wys.: 136 mm, z bocznym dopływem DN 50 | 48989 | Opis |
 | Syfon do „Der Ultraflache 79” | 680696 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Kołnierz uszczelniający do płynnych uszczelnień zespolonych | 48651 | Opis |
 | Nasada Variofix Kratka design Kessel, V2A, L&L, L15 | 48904 | Opis |
 | Kratka design Oval, Lock & Lift | 680225 | Opis |
 | Kratka design KESSEL, Lock & Lift | 680226 | Opis |
 | Kratka design Cross, Lock & Lift | 680235 | Opis |
 | Kratka design Parade, Lock & Lift | 680236 | Opis |
 | Kratka design Festival, Lock & Lift | 680237 | Opis |
 | Kratka design Spot, Lock & Lift | 680238 | Opis |
 | Kratka design Slot, Lock & Lift | 680239 | Opis |
 | Kratka design Sticks, Lock & Lift | 680240 | Opis |
| Syfon do „Der Ultraflache 79” | 680696 | Opis |
 | Klucz do Lock&Lift | 680702 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Test Reports and Certificates |
- Wielkość nominalna (DN) (nennweite): 50
- Materiał korpusu wpustu (material_grundkoerper):
ABS
- Materiał pokrywy (abdeckung_material):
Stal nierdzewna 14301
- Materiał ramy (rahmen_material):
Stal nierdzewna 14301
- Materiał nasady (material_aufsatzstueck):
ABS
- Wariant króćca (stutzen_ausfuehrung):
boczny
- Typ pokrywy (abdeckungsart): Kratka design
- Klasa obciążenia (belastungsklasse): L 15 (EN 1253-1)
- Blokada (verriegelung): Lock & Lift
- Syfon (geruchsverschluss): w zestawie
