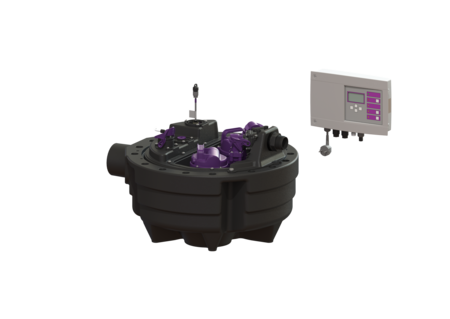

Przepompownia Aqualift F Compact
Duo, SPZ1000, zabudowa wolnostojąca
KESSEL Przepompownia Aqualift F Compact Duo, ścieki fekalne, ustawienie swobodne, urządzenie dwupompowe, z 2 SPZ 1000 pomp zatapialnych
- Do kompletnego odwadniania piwnicy
- Wydajny mechanizm rozdrabiający do niezawodnego i zajmującego niewiele miejsca usuwania ścieków
- Najwyższe bezpieczeństwo użytkowania dzięki inteligentnemu sterownikowi (Duo)
| Nr art. | 28718 |
|---|---|
| GTIN | 4026092093412 |
| Grupa Rabatowa | 20 |
Przepompownia Aqualift F Compact Duo, SPZ1000, zabudowa wolnostojąca
Przepompownia do ścieków zawierających fekalia i bez fekaliów jest wyposażony w jedną lub dwie pompy zatapialną oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy. Zamknięcia jednoręczne umożliwiają łatwe wyjęcie zintegrowanych komponentów Wersja Typ urządzenia: urządzenie dwupompowe Zasuwa odcinająca: bez zasuwy odcinającej Kątownik do zabezpieczenia przed wyporem: tak Mata izolująca akustycznie: tak Sterowanie pompą: Sterownik Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy Cechy ogólne Kolor: czarny Typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: ustawienie swobodne Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Aprobata: Z-53.2-484 Typ urządzenia: Duo Wymiary Ciężar netto: 34 kg Ciężar brutto: 36,5 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Długość: 670 mm Szerokość: 580 mm Wysokość: 395 mm Wymiar opakowania: dł.: 610 mm Wymiar opakowania: szer.: 610 mm Wymiar opakowania: wys.: 490 mm Zbiornik/korpus Przewód tłoczny (DN): 32 Przewód tłoczny (DA): 40 mm Przyłącze odpowietrzające (DN): 70 Odstęp między środkiem rury odpływowej a dnem zbiornika: 350 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 152 mm Odstęp między środkiem rury dopływowej a dnem zbiornika: 207 mm Wielkość nominalna dopływu (DA): 110 mm Wielkość nominalna dopływu (DN): 100 mm Liczba dopływów: 1 Pojemność użytkowa: 20 l Pojemność zbiornika: 40 l Przenośnik Pompa: SPZ 1000 Liczba pomp: 2 Ciężar, pompa: 10 kg Typ przyłącza: Wtyczka kodowana Prąd znamionowy: 5,2 A Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,97 Stopień ochrony pompy: IP 68 Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Maks. wydajność tłoczenia: 11,5 m³/h Maks. wys. podnoszenia: 10 m Prędkość obrotowa: 2800 U/min Pobór mocy P1: 1,2 kW Pobór mocy P2: 0,69 kW Tryb roboczy: S3 - 50% Wymagane zabezpieczenie (zabezpieczenie linii): Zabezpieczenie za pomocą urządzenia sterującego 230 V Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Mechanizm rozdrabniający Długość przewodu sieciowego pompy: 5 m Sterowanie Sterownik: Comfort Funkcja sterownik: Z komunikatem alarmowym Włącznik ochrony silnika: tak Czujnik alarmowy: Sonda optyczna Czujnik/Sonda poziomu: Rura zanurzeniowa Typ pomiaru poziomu: pneumatyczny Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 230 V Typ przyłącza: Wtyczka kodowana Długość przewodu sieciowego sterownik: 1,4 m Kontakt bezpotencjałowy: opcjonalny Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Wariant urządzenia ostrzegawczego: sygnał akustyczny i optyczny Wymagane zabezpieczenie (zabezpieczenie linii): Zabezpieczenie za pomocą urządzenia sterującego 230 V
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Przejściówka DN 50/70 | 27126 | Opis |
 | Przejściówka DN 100/70 | 27602 | Opis |
 | Zestaw przewodu tłocznego Przewód tłoczny o długości 5 m, DA 40 mm | 28040 | Opis |
| Zestaw przewodu tłocznego persleiding van 5 m, DA 50 mm | 28062 | Opis |
 | Adapter do króciec tłoczny, DN 32, PE | 28086 | Opis |
 | GSM Modem TeleControl urządzeń sterujących Comfort 230V/400V | 28792 | Opis |
 | Króciec dopływowy DN 50, z uszczelką, Pierścień gwintowany | 39005 | Opis |
 | Króciec dopływowy DN 70, z uszczelką, Pierścień gwintowany | 39007 | Opis |
 | Króciec dopływowy DN100, z uszczelką, Pierścień gwintowany | 39100 | Opis |
 | Otwornica do DN 50/70/100 | 500101 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN50 | 850114 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN 70 | 850116 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN100 | 850117 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Zestaw wymiennych noży KTP 1000 / SPZ 1000 | 28075 | Opis |
 | Ochorna przeciwbryzgowa dla sondy | 28706 | Opis |
 | Pokrywa do otwierania pompy | 28732 | Opis |
 | Złącze Czujnik ciśnienia | 28734 | Opis |
 | Pompa zamienna KTP/SPZ1000 230 V, z przedłużonym króćcem tłocznym | 28739 | Opis |
 | Czujnik ciśnienia Aqualift F Compact, 5m-slang | 28744 | Opis |
 | Sterownik Comfort Duo, 230 V | 28746 | Opis |
 | Jednoręczne zamknięcie do zaworu zwrotnego | 680018 | Opis |
 | Bateria Blok 9 V | 680034 | Opis |
 | Łącznik pompy pasujący przepomp.zewnętrzn., do 12/2015 | 680065 | Opis |
 | Zamknięcie obrotowe do pomp | 680070 | Opis |
 | Pokrywa z uszczelką | 680076 | Opis |
 | Uchwyt Króciec tłoczny | 680119 | Opis |
 | Zestaw uszczelniający Aqualift F Compact Duo | 680454 | Opis |
 | Przyłącze pompy Aqualift F Compact, Duo, od 01/2016 | 680487 | Opis |
 | Przyłącze gwintowane do Aqualift F Compact | 680676 | Opis |
 | Zestaw części z. do s. optycznej Kabel o długości 5 m | 80888 | Opis |
 | Adapter Zestaw sonda optyczna | 80892 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Zatwierdzenie | |
| Test Reports and Certificates | |
| Deklaracja właściwości użytkowych | |
| Deklaracja zgodności |
- Typ ścieków (abwasserart_de): Ścieki zawierające fekalia
- Sterownik (schaltgeraet):
Comfort
- Sposób zabudowy (einbausituation):
ustawienie swobodne
- Pompa (pumpe): SPZ 1000
- (einbautiefe):
- (ausfuehrung):
