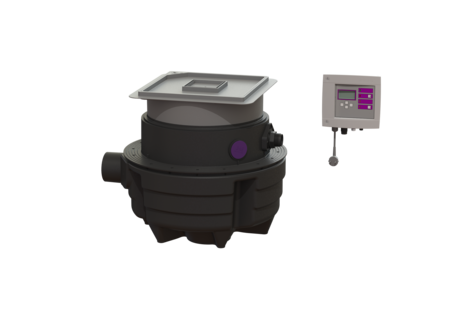

Przepompownia Aqualift F Compact
Mono, SPZ1000, Płyta podł.,wklej.Płyt.
KESSEL Przepompownia Aqualift F Compact Mono, ścieki fekalne, typ pokrywy pokrywa do wklejenia płytek, zabudowa w płycie podłogowej, głębokość zabudowy 490 - 600 mm, z pompą zatapialną SPZ 1000
- Do kompletnego odwadniania piwnicy
- Zintegrowana funkcja wpustu do zabudowy w płycie podłogowej
- Najwyższe bezpieczeństwo użytkowania dzięki inteligentnemu sterownikowi (Duo)
| Nr art. | 28701X |
|---|---|
| GTIN | 4026092093382 |
| Grupa Rabatowa | 20 |
Przepompownia Aqualift F Compact Mono, SPZ1000, Płyta podł.,wklej.Płyt.
Przepompownia do ścieków zawierających fekalia i bez fekaliów jest wyposażony w jedną lub dwie pompy zatapialną oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy. Zamknięcia jednoręczne umożliwiają łatwe wyjęcie zintegrowanych komponentów. Wersja Typ urządzenia: Pojedyncza jednostka Zasuwa odcinająca: bez zasuwy odcinającej Sterowanie pompą: Sterownik Zawór zwrotny: zintegrowany Przewód tłoczny: poziomy Cechy ogólne Kolor: czarny Typ ścieków: Ścieki zawierające fekalia Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia) Aprobata: Z-53.2-484 Typ urządzenia: Mono ATEX: nie Syfon: Suchy – Multistop Wymiary Ciężar netto: 34,2 kg Ciężar brutto: 36 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Wybranie, Szerokość: 800 mm Wybranie, długość: 800 mm Głębokość zabudowy: 490 - 600 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 670 mm Szerokość: 590 mm Wymiar opakowania: dł.: 620 mm Wymiar opakowania: szer.: 620 mm Wymiar opakowania: wys.: 1030 mm Zbiornik/korpus Przewód tłoczny (DN): 32 Przewód tłoczny (DA): 40 mm Przyłącze przejścia kablowego (DN): 50 Przyłącze odpowietrzające (DN): 70 Odstęp między środkiem rury odpływowej a dnem zbiornika: 351 mm Odstęp między dnem rury odpływowej a dnem zbiornika: 351 mm Odstęp między dnem rury dopływowej a dnem zbiornika: 152 mm Odstęp między środkiem rury dopływowej a dnem zbiornika: 207 mm Wielkość nominalna dopływu (DA): 110 mm Wielkość nominalna dopływu (DN): 100 mm Liczba dopływów: 1 Pojemność użytkowa: 20 l Pojemność zbiornika: 40 l Cechy pokrywy Typ pokrywy: pokrywa do wklejenia płytek Materiał pokrywy: Tworzywo sztuczne Pokrywy, Szerokość: 366 mm Pokrywy, Długość: 366 mm Funkcja wpustu: tak Blokada: Lock & Lift Maks. grubość podłogi : 16 mm Przenośnik Pompa: SPZ 1000 Liczba pomp: 1 Ciężar, pompa: 10 kg Typ przyłącza: Wtyczka kodowana Prąd znamionowy: 5,2 A Klasa ochrony: I Klasa izolacji: F Współczynnik mocy Cos phi: 0,97 Stopień ochrony pompy: IP 68 Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Odporność na gorącą wodę, krótkotrwale (2 min.): 80 °C Maks. wydajność tłoczenia: 11,5 m³/h Maks. wys. podnoszenia: 10 m Prędkość obrotowa: 2800 U/min Pobór mocy P1: 1,2 kW Pobór mocy P2: 0,69 kW Tryb roboczy: S3 - 50% Wymagane zabezpieczenie (zabezpieczenie linii): Zabezpieczenie za pomocą urządzenia sterującego 230 V Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Mechanizm rozdrabniający Długość przewodu sieciowego pompy: 5 m Sterowanie Sterownik: Comfort Funkcja sterownik: Z komunikatem alarmowym Włącznik ochrony silnika: tak Czujnik alarmowy: Sonda optyczna Instrument do rozpoznania poziomu: Rura zanurzeniowa Typ pomiaru poziomu: pneumatyczny Stopień ochrony sterowniku: IP 54 Częstotliwość sieciowa: 50 Hz Napięcie robocze: 230 V Typ przyłącza: Wtyczka kodowana Długość przewodu sieciowego sterownik: 1,4 m Kontakt bezpotencjałowy: opcjonalny Złącze GSM: tak Złącze USB: tak Funkcja dziennika zdarzeń: tak Wyświetlacz wielowierszowy: tak Podtrzymywanie bateryjne : tak System samodiagnozy (SDS): tak Wariant urządzenia ostrzegawczego: sygnał akustyczny i optyczny Prąd znamionowy: 5,2 A Wymagane zabezpieczenie (zabezpieczenie linii): Zabezpieczenie za pomocą urządzenia sterującego 230 V
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Przejściówka DN 50/70 | 27126 | Opis |
 | Przejściówka DN 100/70 | 27602 | Opis |
 | Zestaw przewodu tłocznego Przewód tłoczny o długości 5 m, DA 40 mm | 28040 | Opis |
| Zestaw przewodu tłocznego persleiding van 5 m, DA 50 mm | 28062 | Opis |
 | Adapter do króciec tłoczny, DN 32, PE | 28086 | Opis |
 | Syfon Multistop, System 125 | 48500 | Opis |
 | Syfon Megastop | 48550 | Opis |
 | Sitko na zanieczyszczenia Tworzywo sztuczne, do wpustów łazi. S125 | 48700 | Opis |
 | Korpus wpustu do pokrywy do Multistop, czarny | 680796 | Opis |
 | Korpus wpustu do pokrywy do Multistop, szary | 680798 | Opis |
 | Przedłużka Wysokość: 200 mm | 83070 | Opis |
 | Przedłużka H: 234 mm, z kołnierzem i przeciwkołn. | 83073 | Opis |
 | Przedłużka Wysokość: 360 mm, z kołnierzem na środku | 83075 | Opis |
 | Wodoszczelny zestaw instalacyjny DA: 40 mm, dla firm budowlanych | 83077 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Zestaw wymiennych noży KTP 1000 / SPZ 1000 | 28075 | Opis |
 | Ochorna przeciwbryzgowa dla sondy | 28706 | Opis |
 | Sterownik Comfort Mono, 230 V | 28731 | Opis |
 | Pokrywa do otwierania pompy | 28732 | Opis |
 | Płyta pompy Aqualift F Compact | 28733 | Opis |
 | Złącze Czujnik ciśnienia | 28734 | Opis |
 | Pompa zamienna KTP/SPZ1000 230 V, z przedłużonym króćcem tłocznym | 28739 | Opis |
 | Czujnik ciśnienia Aqualift F Compact, 5m-slang | 28744 | Opis |
| Syfon Multistop, System 125 | 48500 | Opis |
 | Jednoręczne zamknięcie do zaworu zwrotnego | 680018 | Opis |
 | Bateria Blok 9 V | 680034 | Opis |
 | Łącznik pompy pasujący przepomp.zewnętrzn., do 12/2015 | 680065 | Opis |
 | Zamknięcie obrotowe do pomp | 680070 | Opis |
 | Przyłącze odpływu DN 70, do Pumpfix, Ecolift, Aqualift F | 680075 | Opis |
 | Pokrywa z uszczelką | 680076 | Opis |
 | Uszczelka do nasady, od 07/2014 | 680150 | Opis |
 | Ruszt do wklejenia płytek, Lock & Lift, ABS | 680224 | Opis |
 | Zestaw uszczelniający Aqualift F Compact Mono | 680453 | Opis |
 | Przyłącze pompy Aqualift F Compact Mono, od 01/2016 | 680486 | Opis |
 | Syfon do „Der Ultraflache 79” | 680696 | Opis |
 | Uszczelka do pokrywy, System 330 mm | 686114 | Opis |
 | Zestaw części z. do s. optycznej Kabel o długości 5 m | 80888 | Opis |
 | Adapter Zestaw sonda optyczna | 80892 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Zatwierdzenie | |
| Test Reports and Certificates |
- Typ ścieków (abwasserart_de): Ścieki zawierające fekalia
- Sterownik (schaltgeraet):
Comfort
- Materiał pokrywy (abdeckung_material):
Tworzywo sztuczne
- Sposób zabudowy (einbausituation):
zabudowa w płycie podłogowej
- Typ pokrywy (abdeckungsart): pokrywa do wklejenia płytek
- Pompa (pumpe): SPZ 1000
- Głębokość zabudowy (einbautiefe): 490 mm
- Syfon (geruchsverschluss): Suchy – Multistop
- (ausfuehrung):
