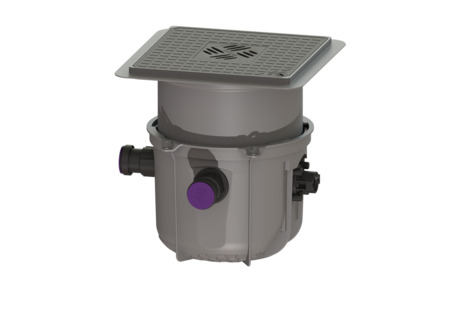

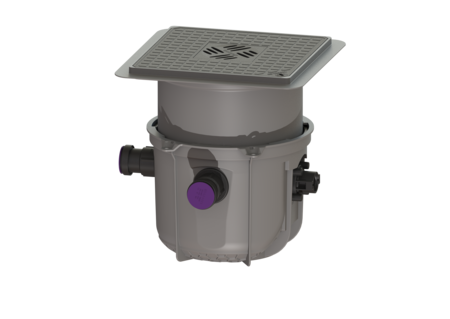

Przepompownia Minilift S
KTP 300, res., Płyta podłogowa, czarny
KESSEL Przepompownia Minilift S, ścieków Ścieki bez fekaliów, zabudowa w płycie podłogowej, Wtyczka ze stykiem ochronnym, 2-biegunowa, typ pokrywy pokrywa z rusztem szczelinowym, z pompą zatapialną KTP 300 resistant, rozpoznawania poziomu mechaniczny
- Zajmująca niewiele miejsca zabudowa w płycie podłogowej ze zintegrowaną funkcją wpustu.
- Urządzenie gotowe do przyłączenia
- Łatwa konserwacja bez użycia narzędzi
| Nr art. | 280570SC |
|---|---|
| GTIN | 4026092093511 |
| Grupa Rabatowa | 20 |
Przepompownia Minilift S KTP 300, res., Płyta podłogowa, czarny
Gotowa do przyłączenia przepompownia do użytku w ograniczonym zakresie jest przystosowana do usuwania ścieków z pojedynczych miejsc odpływu. Pompę zatapialną z przełącznikiem pływakowym można łatwo wyjąć przy pomocy zamknięć jednoręcznych. Zbiornik wykonany z tworzywa sztucznego (PP) posiada otwartą komorę pompy i jest odporny na działanie agresywnych ścieków. Urządzenie do zabudowy w płycie podłogowej jest wstępnie zmontowane do montażu końcowego w miejscu instalacji. Wersja Typ urządzenia: Pojedyncza jednostka Resistant: Odporna na media zawierające sole, ścieki z instalacji zmniejszających twardość wody oraz na kondensaty z urządzeń grzewczych Sterowanie pompą: Pływak Zawór zwrotny: zintegrowany Cechy ogólne Kolor: szary Norma: EN 12050-2 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: gotowy do instalacji (części łączące do podłączenia w miejscu instalacji) ATEX: nie Wymiary Ciężar netto: 10,8 kg Ciężar brutto: 11,8 kg Głębokość zabudowy: 330 - 460 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 460 mm Szerokość: 380 mm Wymiar opakowania: dł.: 460 mm Wymiar opakowania: szer.: 460 mm Wymiar opakowania: wys.: 500 mm Zbiornik/korpus Przewód tłoczny (DN): 32 Przewód tłoczny (DA): 40 mm Wielkość nominalna dopływu (DN): 50 mm Pojemność użytkowa: 7 l Pojemność zbiornika: 26 l Cechy pokrywy Typ pokrywy: pokrywa z rusztem szczelinowym Materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: szary błękitny Pokrywy, Szerokość: 366 mm Pokrywy, Długość: 366 mm Blokada: Lock & Lift Klasa obciążenia: K 3 (EN 1253-1) Przenośnik Pompa: KTP 300 resistant Liczba pomp: 1 Ciężar, pompa: 4 kg Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa Prąd znamionowy: 1,6 A Klasa ochrony: I Klasa izolacji: F Stopień ochrony pompy: IP 68 (3 m) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Odporność na gorącą wodę, krótkotrwale (2 min.): 80 °C Maks. wydajność tłoczenia: 8 m³/h Maks. wys. podnoszenia: 6 m Prędkość obrotowa: 2800 U/min Pobór mocy P1: 0,34 kW Pobór mocy P2: 0,21 kW Tryb roboczy: S1 Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Wolny przelot Wolny przelot: 10 mm Długość przewodu sieciowego pompy: 5 m Sterowanie Włącznik ochrony silnika: tak Czujnik/Sonda poziomu: Przełącznik pływakowy Typ pomiaru poziomu: mechaniczny Częstotliwość sieciowa: 50 Hz Napięcie robocze: 230 V Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Urządzenie ostrzegawcze Basic z sondą elektrodową | 20222 | Opis |
 | Urządzenie ostrzegawcze Basic z sondą optyczną | 20223 | Opis |
 | Przejściówka DN 50/70 | 27126 | Opis |
 | Przejściówka DN 100/70 | 27602 | Opis |
 | Zestaw przewodu tłocznego Przewód tłoczny o długości 5 m, DA 40 mm | 28040 | Opis |
 | Adapter do króciec tłoczny, DN 32, PE | 28086 | Opis |
 | Króciec dopływowy DN 50, z uszczelką, Pierścień gwintowany | 39005 | Opis |
 | Króciec dopływowy DN 70, z uszczelką, Pierścień gwintowany | 39007 | Opis |
 | Syfon Multistop, System 125 | 48500 | Opis |
 | Syfon Megastop | 48550 | Opis |
 | Otwornica do DN 50/70/100 | 500101 | Opis |
 | Syfon do „Der Ultraflache 79” | 680696 | Opis |
 | Korpus wpustu do pokrywy do syfonu 50 mm, czarny | 680795 | Opis |
 | Korpus wpustu do pokrywy do Multistop, czarny | 680796 | Opis |
 | Korpus wpustu do pokrywy do syfonu 50 mm, szary | 680797 | Opis |
 | Korpus wpustu do pokrywy do Multistop, szary | 680798 | Opis |
 | Kontakt bezpotencjałowy Zestaw rozsz. do urządzeń steruj. Basic | 80074 | Opis |
 | Pokrywa wodoszczelna, czarna 366x366 mm | 830050 | Opis |
 | Pokrywa wodoszczelna, wklejenia płytek | 830052 | Opis |
 | Przedłużka Pogłębiona zabudowa, z kołnierzem | 830070 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN50 | 850114 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN 70 | 850116 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Wirnik KTP 300, z pokrywy ssawnej | 28039 | Opis |
| Króciec dopływowy DN 50, z uszczelką, Pierścień gwintowany | 39005 | Opis |
 | Kratka szczelinowa 138 x 138 mm, tworzywo sztuczne | 60101S | Opis |
 | Klucz do wyjmowania do rusztów szczelinowych Ecoguss, L&L | 67007 | Opis |
 | Kosz ssawny z mocowaniem zatrzaskowym, do KTP 300 | 680013 | Opis |
 | Uszczelka Okrągła uszczelka do króćca tłocznego | 680014 | Opis |
 | Jednoręczne zamknięcie do zaworu zwrotnego | 680018 | Opis |
 | Uszczelka do pokrywy, System 330 mm | 686114 | Opis |
 | Uszczelka Uszczelka wargowa, System 330 mm | 686115 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD |
- Materiał pokrywy (abdeckung_material):
Tworzywo sztuczne
- TÜV znak testowy (pruefzeichen):
ID 1111241937
- Sposób zabudowy (einbausituation):
zabudowa w płycie podłogowej
- Znak CE (ce_kennzeichnung):
tak
- Typ ścieków (abwasserart_de): Ścieki bez fekaliów
- Typ pokrywy (abdeckungsart): pokrywa z rusztem szczelinowym
- Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
- Pompa (pumpe): KTP 300 resistant
- (ausfuehrung):
