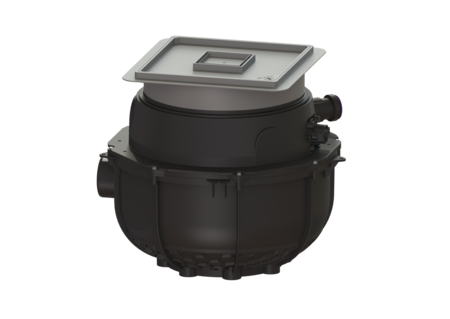

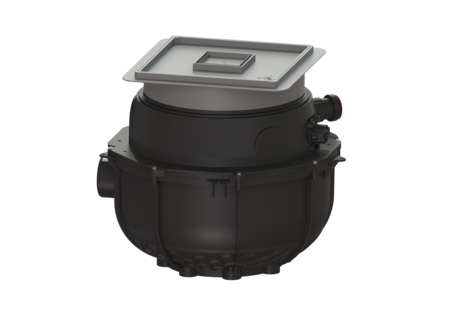

Przepompownia Aqualift S Compact
Mono, GTF 500, Płyta podło., wklejen.
KESSEL Przepompownia Aqualift S Compact Mono, ścieków Ścieki bez fekaliów, zabudowa w płycie podłogowej, z pompą zatapialną GTF 500, rozpoznawania poziomu Przełącznik pływakowy, typ pokrywy pokrywa do wklejenia płytek, szary błękitny
- Zajmuje niewiele miejsca dzięki zabudowie w płycie podłogowej ze zintegrowaną funkcją wpustu.
- Łatwe przezbrojenie z Mono na Duo
- Cicha praca dzięki izolacji akustycznej pomp(y)
| Nr art. | 280500X |
|---|---|
| GTIN | 4026092082577 |
| Grupa Rabatowa | 20 |
Przepompownia Aqualift S Compact Mono, GTF 500, Płyta podło., wklejen.
Gotowa do przyłączenia przepompownia do ścieków bez fekaliów jest wyposażony w jedną lub dwie pompy zatapialną oraz zawór zwrotny. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada otwartą komorę pompy. Zamknięcia jednoręczne umożliwiają łatwe wyjęcie zintegrowanych komponentów. Urządzenie do zabudowy w płycie podłogowej jest wstępnie zmontowane do montażu końcowego w miejscu instalacji. Wersja Typ urządzenia: Pojedyncza jednostka Sterowanie pompą: Pływak Zawór zwrotny: zintegrowany Cechy ogólne Kolor: czarny Norma: EN 12050-2 Typ ścieków: Ścieki bez fekaliów Sposób zabudowy: zabudowa w płycie podłogowej Stan w momencie dostawy: gotowy do instalacji (części łączące do podłączenia w miejscu instalacji) Typ urządzenia: Mono Wymiary Ciężar netto: 22,5 kg Ciężar brutto: 23,4 kg Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm Głębokość zabudowy: 490 - 620 mm Rodzaj regulacji wysokości: Nasada teleskopowa Długość: 617 mm Szerokość: 585 mm Wymiar opakowania: dł.: 590 mm Wymiar opakowania: szer.: 590 mm Wymiar opakowania: wys.: 675 mm Zbiornik/korpus Przewód tłoczny (DN): 32 Przewód tłoczny (DA): 40 mm Wielkość nominalna dopływu (DN): 100 mm Pojemność użytkowa: 16 l Cechy pokrywy Typ pokrywy: pokrywa do wklejenia płytek Materiał pokrywy: Tworzywo sztuczne Kolor pokrywy: szary błękitny Pokrywy, Szerokość: 366 mm Pokrywy, Długość: 366 mm Funkcja wpustu: tak Blokada: Lock & Lift Klasa obciążenia: K 3 (EN 1253-1) Maks. grubość podłogi : 16 mm Przenośnik Pompa: GTF 500 Liczba pomp: 1 Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa Prąd znamionowy: 2,7 A Stopień ochrony pompy: IP 68 (3 m) Nadzór temperatury: zintegrowany Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C Odporność na gorącą wodę, krótkotrwale (2 min.): 80 °C Maks. wydajność tłoczenia: 10 m³/h Maks. wys. podnoszenia: 8 m Prędkość obrotowa: 2800 U/min Pobór mocy P1: 0,6 kW Pobór mocy P2: 0,36 kW Tryb roboczy: S1 Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm² Typ wirnika: Wolny przelot Wolny przelot: 10 mm Długość przewodu sieciowego pompy: 5 m Sterowanie Czujnik/Sonda poziomu: Przełącznik pływakowy Typ pomiaru poziomu: mechaniczny Częstotliwość sieciowa: 50 Hz Napięcie robocze: 230 V Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. |
|---|
| Tytuł | Nr art. | ||
|---|---|---|---|
 | Przejściówka DN 50/70 | 27126 | Opis |
 | Przejściówka DN 100/70 | 27602 | Opis |
 | Zestaw przewodu tłocznego Przewód tłoczny o długości 5 m, DA 40 mm | 28040 | Opis |
 | Zestaw kompresorowy do napowietrzania | 28048 | Opis |
| Zestaw przewodu tłocznego persleiding van 5 m, DA 50 mm | 28062 | Opis |
 | Adapter do króciec tłoczny, DN 32, PE | 28086 | Opis |
 | Króciec dopływowy DN 50, z uszczelką, Pierścień gwintowany | 39005 | Opis |
 | Króciec dopływowy DN 70, z uszczelką, Pierścień gwintowany | 39007 | Opis |
 | Króciec dopływowy DN100, z uszczelką, Pierścień gwintowany | 39100 | Opis |
 | Syfon Multistop, System 125 | 48500 | Opis |
 | Syfon Megastop | 48550 | Opis |
 | Sitko na zanieczyszczenia Tworzywo sztuczne, do wpustów łazi. S125 | 48700 | Opis |
 | Otwornica do DN 50/70/100 | 500101 | Opis |
 | Syfon do „Der Ultraflache 79” | 680696 | Opis |
 | Korpus wpustu do pokrywy do syfonu 50 mm, czarny | 680795 | Opis |
 | Korpus wpustu do pokrywy do Multistop, czarny | 680796 | Opis |
 | Korpus wpustu do pokrywy do syfonu 50 mm, szary | 680797 | Opis |
 | Korpus wpustu do pokrywy do Multistop, szary | 680798 | Opis |
 | Akcesoria do kabli Przedłużenie sondy | 80889 | Opis |
 | Akcesoria do kabli Przedłużka do pompy | 80891 | Opis |
 | Pokrywa wodoszczelna, czarna 366x366 mm | 830050 | Opis |
 | Pokrywa wodoszczelna, wklejenia płytek | 830052 | Opis |
 | Przedłużka Wysokość: 200 mm | 83070 | Opis |
 | Przedłużka H: 234 mm, z kołnierzem i przeciwkołn. | 83073 | Opis |
 | Przedłużka Wysokość: 360 mm, z kołnierzem na środku | 83075 | Opis |
 | Wodoszczelny zestaw instalacyjny DA: 40 mm, dla firm budowlanych | 83077 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN50 | 850114 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN 70 | 850116 | Opis |
 | Uszczelka przeprowadzenia przewodu rurowego, DN100 | 850117 | Opis |
| Tytuł | Nr art. | ||
|---|---|---|---|
| Króciec dopływowy DN 50, z uszczelką, Pierścień gwintowany | 39005 | Opis |
 | Klucz do wyjmowania do rusztów szczelinowych Ecoguss, L&L | 67007 | Opis |
 | Jednoręczne zamknięcie do zaworu zwrotnego | 680018 | Opis |
 | Uszczelka do nasady, od 07/2014 | 680150 | Opis |
 | Ruszt do wklejenia płytek, Lock & Lift, ABS | 680224 | Opis |
 | Klucz do Lock&Lift | 680702 | Opis |
 | Króciec tłoczny do GTF 500, Aqualift S Compact | 680792 | Opis |
 | Uszczelka do pokrywy, System 330 mm | 686114 | Opis |
| Instrukcje | |
|---|---|
| Dane CAD | |
| Test Reports and Certificates | |
| Deklaracja właściwości użytkowych | |
| Deklaracja zgodności |
- Materiał pokrywy (abdeckung_material):
Tworzywo sztuczne
- TÜV znak testowy (pruefzeichen):
ID 1111241937
- Sposób zabudowy (einbausituation):
zabudowa w płycie podłogowej
- Znak CE (ce_kennzeichnung):
tak
- Typ ścieków (abwasserart_de): Ścieki bez fekaliów
- Typ pokrywy (abdeckungsart): pokrywa do wklejenia płytek
- Klasa obciążenia (belastungsklasse): K 3 (EN 1253-1)
- Pompa (pumpe): GTF 500
